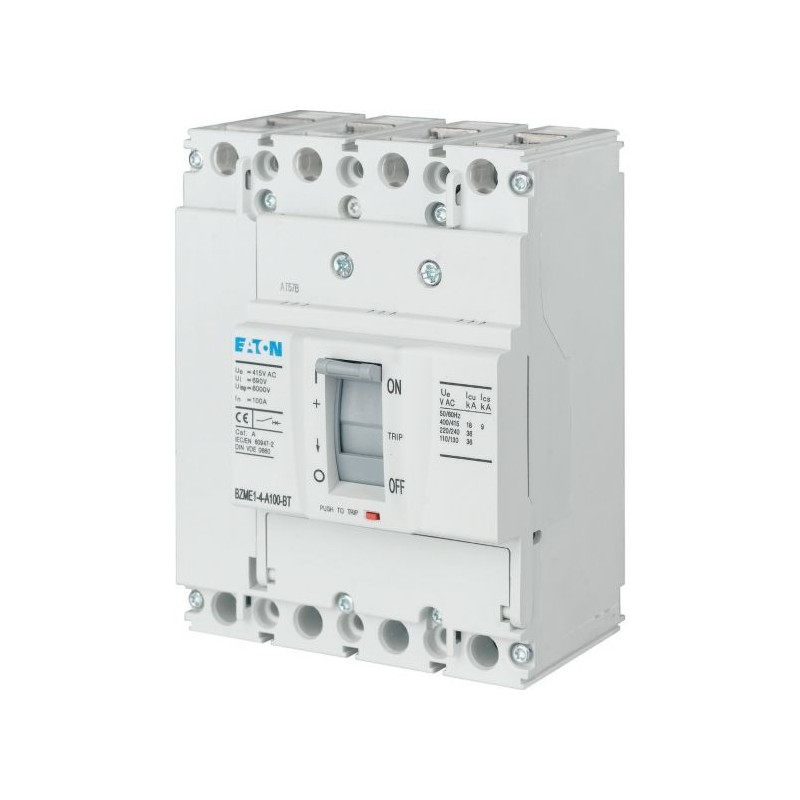

EATON - MOELLER BZMD1-A80 109727 Y7-109727 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

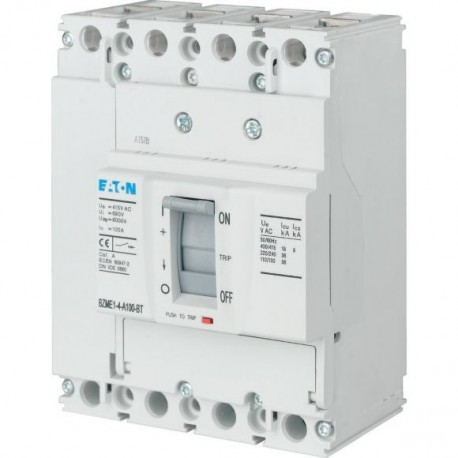

BZMD1-A80 109727 Y7-109727 EATON ELECTRIC Leistungsschalter 80A

Artikel-Nr.: BZMD1-A80

Code: 109727

Katalog-Zahl: Y7-109727

Hersteller: EATON - MOELLER

Beschreibung:

Leistungsschalter 80A
Eaton Moeller series Schutzschalter BZMD1, dreipolig, 80 A, 415 V, Schraubanschluss
Leistungsschalter, 3-polig, 80A

Kategorien:

  • Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
  • EATON - MOELLER > Leistungsschalter LZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 55,92 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton Moeller series BZM - Molded case circuit breaker
Katalognummer
109727
Produkt Länge/Tiefe
130.2 mm
Produkthöhe
86 mm
Produktbreite
75 mm
Produktgewicht
0.83 kg
Einhaltung(en)
RoHS conform
EAN
4015081093137
Modellcode
BZMD1-A80

Produktspezifikationen

Typ
Leistungsschalter
Stromstärkewert
80 A
Betriebsspannung
415 V - 415 V
Merkmale
Schutzeinheit
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Verschmutzungsgrad
3
Montagemethode
Einbaugerät Festeinbautechnik
Hutschienenmontage optional
Verlustleistung des Betriebsmittels, stromabhängig
22.1 W
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0
Schutzart
IP20
Elektr. Anschlusstyp d. Hauptstromkreises
Schraubanschluss
Überspannungskategorie
III
Anzahl der Pole
3-polig
Anschlussposition für den Hauptstromkreis
Vorderseite
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
80 A
Griff-Typ
Kipphebel
Kurzzeitstromeinstellung (Isd) - max
0 A
Kurzzeitstromeinstellung (Isd) - min
0 A
Einstellung Momentanstrom (Ii) - max
1200 A
Einstellung Momentanstrom (Ii) - min
800 A
Überlaststromeinstellung (Ir) - max
0 A
Überlaststromeinstellung (Ir) - min
0 A
Bemessungskurzschlussausschaltvermögen Ics (IEC/EN60947) bei 400/415V, 50/60Hz
15 kA

ETIM for 109727 Niederspannungsschaltgeräte (EC000228)

MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert80 A
MerkmalsnameBemessungsspannung (EF003977)
Merkmalswert415 V
MerkmalsnameBemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048)
Merkmalswert15 kA
MerkmalsnameÜberlastauslöser Stromeinstellung (EF002336)
Merkmalswert0 A
MerkmalsnameEinstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129)
Merkmalswert0 A
MerkmalsnameEinstellbereich des unverzögerten Kurzschlussauslösers (EF007131)
Merkmalswert800 A
MerkmalsnameGerätebauart (EF008240)
MerkmalswertEinbaugerät Festeinbautechnik
MerkmalsnameIntegrierter Erdschlussschutz (EF007296)
MerkmalswertNein
MerkmalsnameAnschlussart Hauptstromkreis (EF006819)
MerkmalswertSchraubanschluss
MerkmalsnameGeeignet für Hutschienenmontage (EF007250)
MerkmalswertNein
MerkmalsnameHutschienenmontage optional (EF008904)
MerkmalswertJa
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMit Ausgelöstmelder (EF007006)
MerkmalswertNein
MerkmalsnameMit integriertem Unterspannungsauslöser (EF001390)
MerkmalswertNein
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnamePosition des Anschlusses für Hauptstromkreis (EF006671)
Merkmalswertvorne
MerkmalsnameAusführung des Betätigungselements (EF006976)
MerkmalswertKipphebel
MerkmalsnameKomplettgerät mit Schutzeinheit (EF008906)
MerkmalswertJa
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
