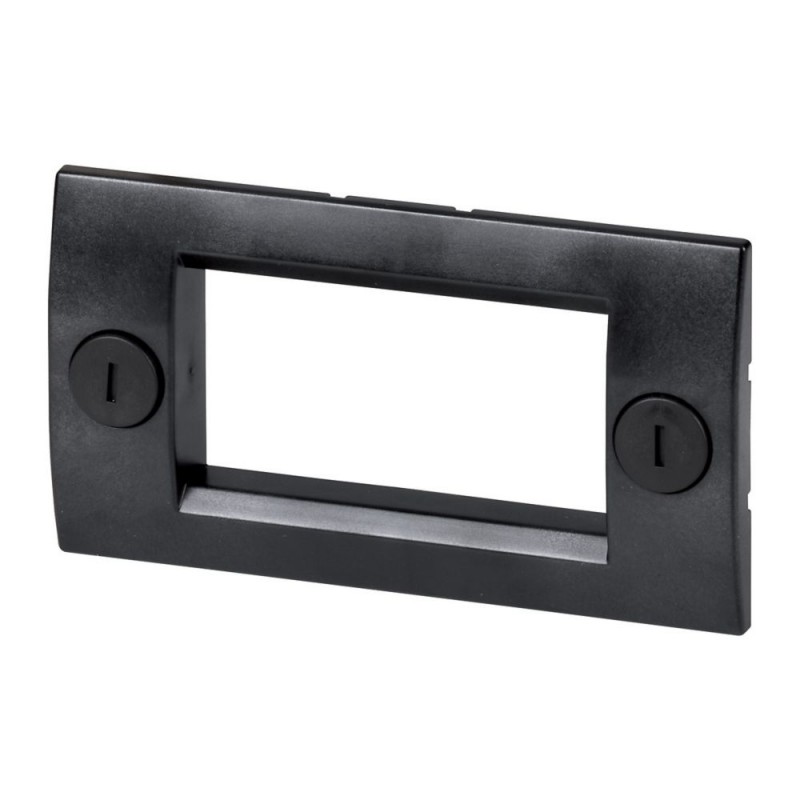

NZM1-XBR 260195 Y7-260195 EATON ELECTRIC Blendrahmen, NZM Baugrösse 1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-XBR 260195 Y7-260195 EATON ELECTRIC Blendrahmen, NZM Baugrösse 1

NZM1-XBR

260195

Y7-260195

EATON-MOELLER

Blendrahmen, NZM Baugrösse 1

NZM1-XBR

Eaton Moeller series NZM - Molded Case Circuit Breaker. Insulating surround, size 1

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Modulare Funktionsgruppen machen die Montage flexibel und einfach. Modulare Funktionsgruppen machen die Montage flexibel und einfach. , Drehgriff mit Drehmechanismus und Fernbedienung für den Bediener Schutzart IP40. Für längliche Ausschnitte an Türen und Gehäusen mit einer Materialstärke von 1,5 - 5 mm. Äußere Warntafel / Markierungstafel kann aufgeclipst werden. NZM4-XBR kann nicht mit Drehgriff mit Drehmechanismus kombiniert werden. Verwendbar für: NZM1(-4), PN1(-4), N(N/O)1(-4)

Mehr Infos


Elektroverteiler-Systeme (inkl. Installationsverteiler) > Abdeckung für Verteilerfeld

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $21.31
Stückpreis: $21.31
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller series NZM operating element accessory
Catalog Number
260195
Product Length/Depth
19 mm
Product Height
82 mm
Product Width
148.5 mm
Product Weight
0.053 kg
Compliances
UL/CSA
IEC
RoHS conform
Certifications
CE marking
CSA (Class No. 1437-01)
UL (File No. E140305)
UL (Category Control Number DIHS)
IEC60947
UL listed
UL489
CSA certified
CSA (File No. 22086)
CSA-C22.2 No. 5-09
EAN
4015082601959
Model Code
NZM1-XBR

Produktspezifikationen

Used with
N(S)1(-4)
NZM1(-4)
PN1(-4)
Type
Special features
For toggle levers, rotary handles with rotary drive
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Black
Frame
NZM1
Degree of protection
IP40
Material
Plastic

ETIM for 260195 Elektroverteiler-Systeme (inkl. Installationsverteiler) (EC000775)
Merkmal Wert
Höhe (EF000040) 82 mm
Breite (EF000008) 148.5 mm
Tiefe (EF000049) 19 mm
Werkstoff (EF002169) Kunststoff
Scharnierend (EF001076) Nein
Schnellschließend (EF001146) Nein
Schutzart (IP) (EF005474) IP40
Farbe (EF000007) schwarz
Transparent (EF006243) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XBR Y7-260195 260195 DE_260195.pdf 928 Kbytes NZM1-XBR Y7-260195 260195 DE_260195.pdf
