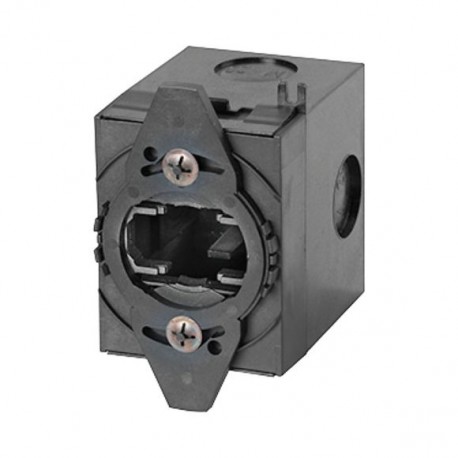

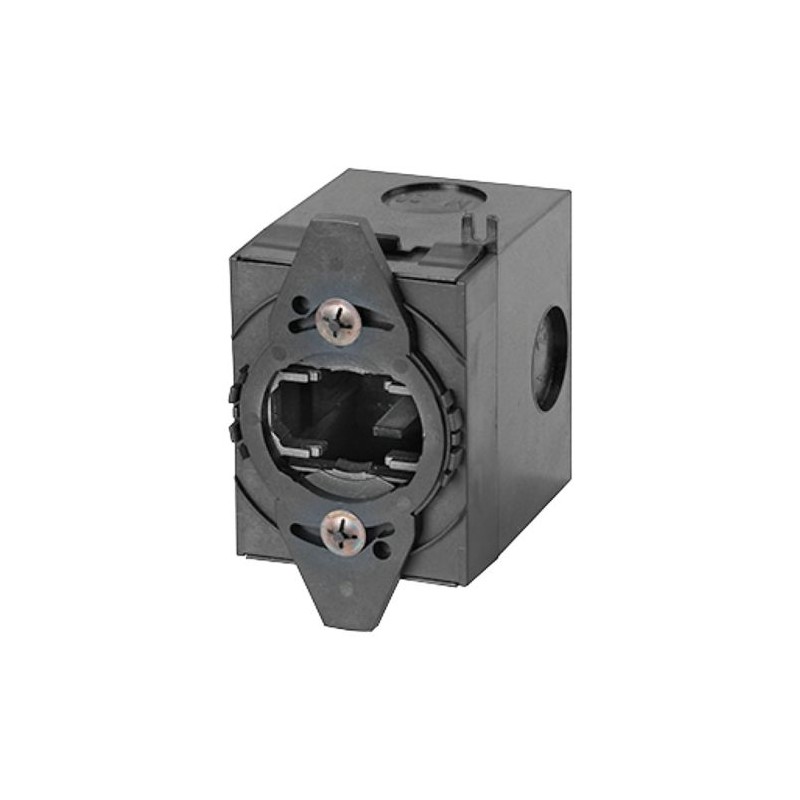

M22-ADC 106523 Y7-106523 EATON ELECTRIC Befestigungsadapter, + Staubschutz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-ADC 106523 Y7-106523 EATON ELECTRIC Befestigungsadapter, + Staubschutz

M22-ADC

106523

Y7-106523

EATON-MOELLER

Befestigungsadapter, + Staubschutz

M22-A/D-Wandler

Eaton Moeller® series M22 Befestigungsadapter, + Staubschutz

Zubehör für das Steuergeräteprogramm

Mehr Infos


Niederspannungsschaltgeräte > Adapter für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $25.74
Stückpreis: $25.74
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Befestigungsadapter
Katalognummer
106523
Produkt Länge/Tiefe
80 mm
Produkthöhe
64 mm
Produktbreite
41 mm
Produktgewicht
0.055 kg
Zertifikat(e)
VDE 0660
IEC/EN 60947
Kataloghinweise
5 x M20-Vorprägungen
EAN
4015081063901
Modellcode
M22-ADC

Allgemein

Schutzart
IP53
Benutzt mit
Modulare Drucktaste
Benutzt mit
Modulare Drucktaste

Umgebungsbedingungen, Mechanik

Einbaulage
beliebig

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Kommunikation

Anbindung an SmartWire-DT
Nein

Ansprechpartner

Kraft für Zwangsöffnung - min
0 N

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 106523 Niederspannungsschaltgeräte (EC001020)
Merkmal Wert
Einbaudurchmesser (EF000943) 22 mm
Anzahl der einbaubaren Geräte (EF000219) 3

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-ADC Y7-106523 106523 EN_289241.pdf 3 Mbytes M22-ADC Y7-106523 106523 EN_289241.pdf
