> EATON - MOELLER>Leistungsschalter PKZ>BBA0L-32 142527 Y7-142527 ELECTRIC Sammelschienenadapter, B 45 mm, 32 A, 2 Tragschienen
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

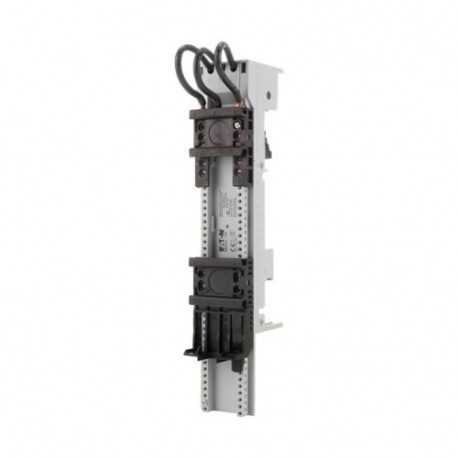

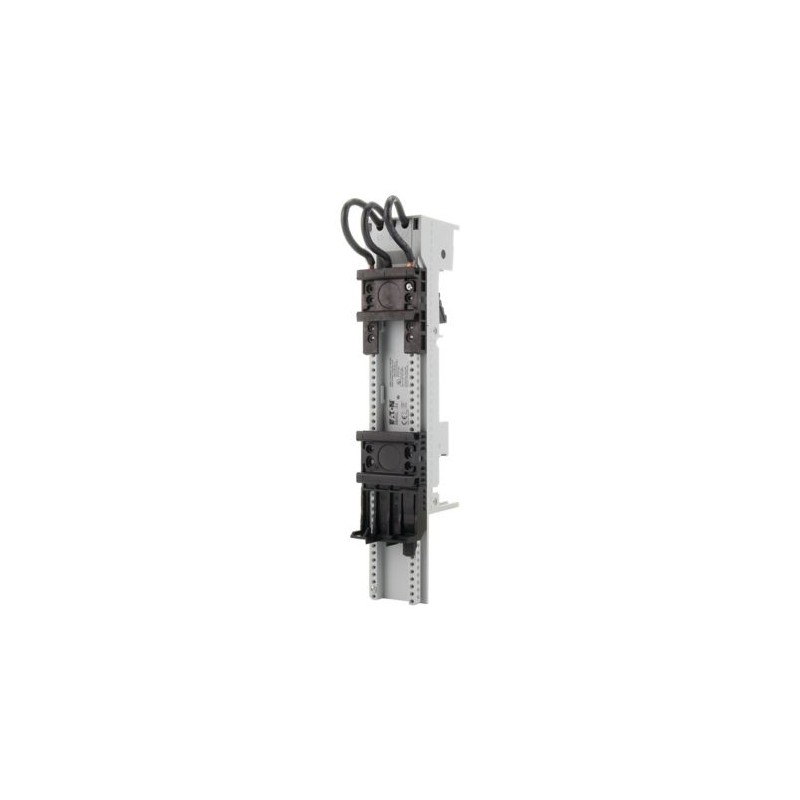

BBA0L-32 142527 Y7-142527 EATON ELECTRIC Sammelschienenadapter, B 45 mm, 32 A, 2 Tragschienen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BBA0L-32 142527 Y7-142527 EATON ELECTRIC Sammelschienenadapter, B 45 mm, 32 A, 2 Tragschienen

BBA0L-32

142527

Y7-142527

EATON-MOELLER

Sammelschienenadapter, B = 45 mm, 32 A, 2 Tragschienen

BBA0L-32-KARTON

Eaton Moeller® series BBA Sammelschienenadapter, 45 mm, 32 A, Tragschiene: 2 BBA0L-32

45mm Sammelschienenadapter für 60mm Stromschienensystem, zwei Tragschienen, drei vorkonfektionierte Kabel (AWG10/6 Quadratmillimeter) zum Anschluss von Schaltgeräten, verwendbar für DOL Starter mit Motorschutzschalter PKZM0 / PKE und Softstarter DS7... 016N bis DS7... 032N, Bemessungsbetriebsstrom: 32A

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienen-Adapter

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $47.02
Stückpreis: $47.02
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series BBA Zubehör Sammelschienen-Adapter
Katalognummer
142527
Produkt Länge/Tiefe
260 mm
Produkthöhe
73 mm
Produktbreite
45 mm
Produktgewicht
0.3 kg
Zertifikat(e)
CE
EAN
4015081392568
Modellcode
BBA0L-32

Delivery program

Typ
Nennstrom
32 A

Technical data - electrical

Nennspannung bei AC
690 V
Bemessungsbetriebsstrom (Ie)
32 A
Elektrische Anschlussart
3 Leitungen AWG 10

Technical data - mechanical

Tragschienenbestückung
2 Tragschienen
Schienenbreite
20 mm
Anzahl DIN-Schienen
2
Schienenabstand
60 mm
Sammelschienenstärke – min
5 mm
Sammelschienenstär. max
10 mm
Adapterbreite
45 mm

Design verification as per IEC/EN 61439 - technical data

Geräteverlustleistung, stromabhängig pvid
2.4 W
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Entspricht der Produktnorm.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Entspricht der Produktnorm.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Entspricht der Produktnorm.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Entspricht der Produktnorm.
10.2.4 Beständigkeit gegen UV-Strahlung
Entspricht der Produktnorm.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Entspricht der Produktnorm.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Entspricht der Produktnorm.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Additional information

Besondere Merkmale
Anschlusskapazität: 6 mm² (AWG 10)

ETIM for 142527 Niederspannungsschaltgeräte (EC001531)
Merkmal Wert
Tragschienenbestückung (EF003700) 2 Tragschienen
Ausführung des elektrischen Anschlusses (EF003961) 3 Leitungen AWG 10
Bemessungsstrom In (EF008250) 32 A
Min. Stromschienendicke (EF006536) 5 mm
Max. Stromschienendicke (EF003702) 10 mm
Breite des Adapters (EF003703) 45 mm
Schienenbreite (EF003704) 20 mm
Schienenabstand (EF002638) 60 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA0L-32 Y7-142527 142527 DE_103005.pdf 2 Mbytes BBA0L-32 Y7-142527 142527 DE_103005.pdf
