> EATON - MOELLER>Leistungsschalter PKZ>BBA0K-32 142528 Y7-142528 ELECTRIC Sammelschienenadapter, B 45 mm, 32 A, 1 Tragschiene
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

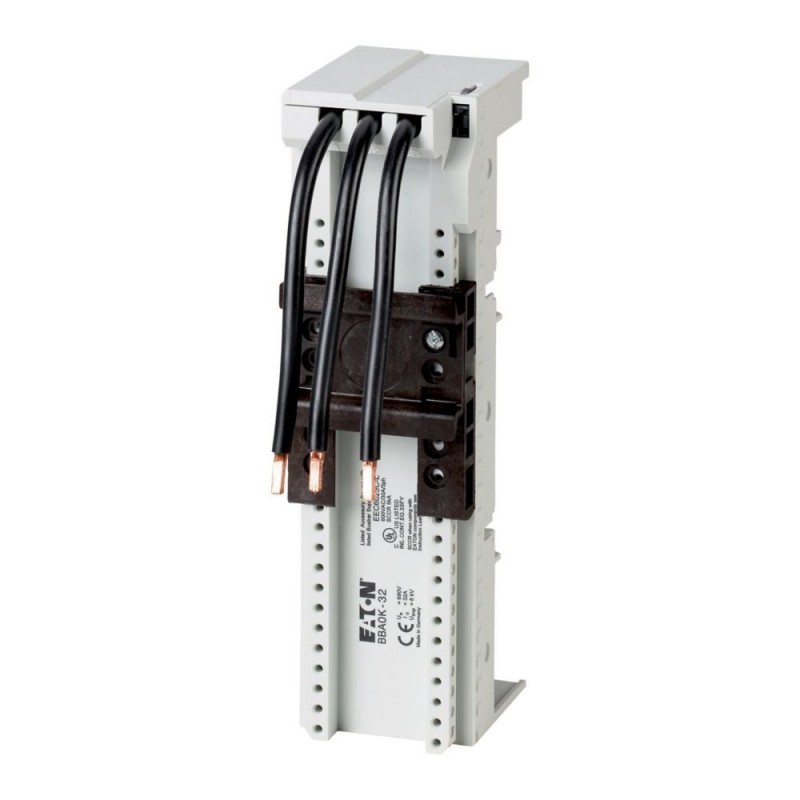

BBA0K-32 142528 Y7-142528 EATON ELECTRIC Sammelschienenadapter, B 45 mm, 32 A, 1 Tragschiene Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BBA0K-32 142528 Y7-142528 EATON ELECTRIC Sammelschienenadapter, B 45 mm, 32 A, 1 Tragschiene

BBA0K-32

142528

Y7-142528

EATON-MOELLER

Sammelschienenadapter, B = 45 mm, 32 A, 1 Tragschiene

BBA0K-32-KARTON

Eaton Moeller® series BBA Sammelschienenadapter, 45 mm, 32 A, Tragschiene: 1

45mm Sammelschienenadapter für 60mm Sammelschienensystem, eine Tragschiene, drei vorkonfektionierte Kabel (AWG10/6 Quadratmillimeter) zum Anschluss von Schaltgeräten, verwendbar für Motorschutzschalter PKZM0, PKE-Schütz oder DILM7 auf DILM32, Bemessungsbetriebsstrom: 32A

Mehr Infos


Niederspannungsschaltgeräte > Sammelschienen-Adapter

Leistungsschalter PKZ

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $41.04
Stückpreis: $41.04
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series BBA Accessory Busbar adapter
Katalognummer
142528
Produkt Länge/Tiefe
161 mm
Produkthöhe
63 mm
Produktbreite
45 mm
Produktgewicht
0.218 kg
Zertifikat(e)
UL 508
EAN
4015081392575
Modellcode
BBA0K-32

Delivery program

Typ
Nennstrom
32 A

Technical data - electrical

Nennspannung bei AC
690 V
Bemessungsbetriebsstrom (Ie)
32 A
Elektrische Anschlussart
3 Leitungen AWG 10

Technical data - mechanical

Tragschienenbestückung
1 Tragschiene
Schienenbreite
20 mm
Anzahl DIN-Schienen
1
Schienenabstand
60 mm
Sammelschienenstärke – min
5 mm
Sammelschienenstär. max
10 mm
Adapterbreite
45 mm

Design verification as per IEC/EN 61439 - technical data

Geräteverlustleistung, stromabhängig pvid
2.4 W
Statische Verlustleistung, stromunabhängig PVS
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
55 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Entspricht der Produktnorm.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Entspricht der Produktnorm.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Entspricht der Produktnorm.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Entspricht der Produktnorm.
10.2.4 Beständigkeit gegen UV-Strahlung
Entspricht der Produktnorm.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Entspricht der Produktnorm.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Entspricht der Produktnorm.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Additional information

Besondere Merkmale
Anschlusskapazität: 6 mm² (AWG 10)

ETIM for 142528 Niederspannungsschaltgeräte (EC001531)
Merkmal Wert
Tragschienenbestückung (EF003700) 1 Tragschiene
Ausführung des elektrischen Anschlusses (EF003961) 3 Leitungen AWG 10
Bemessungsstrom In (EF008250) 32 A
Min. Stromschienendicke (EF006536) 5 mm
Max. Stromschienendicke (EF003702) 10 mm
Breite des Adapters (EF003703) 45 mm
Schienenbreite (EF003704) 20 mm
Schienenabstand (EF002638) 60 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 35 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BBA0K-32 Y7-142528 142528 DE_103005.pdf 2 Mbytes BBA0K-32 Y7-142528 142528 DE_103005.pdf
