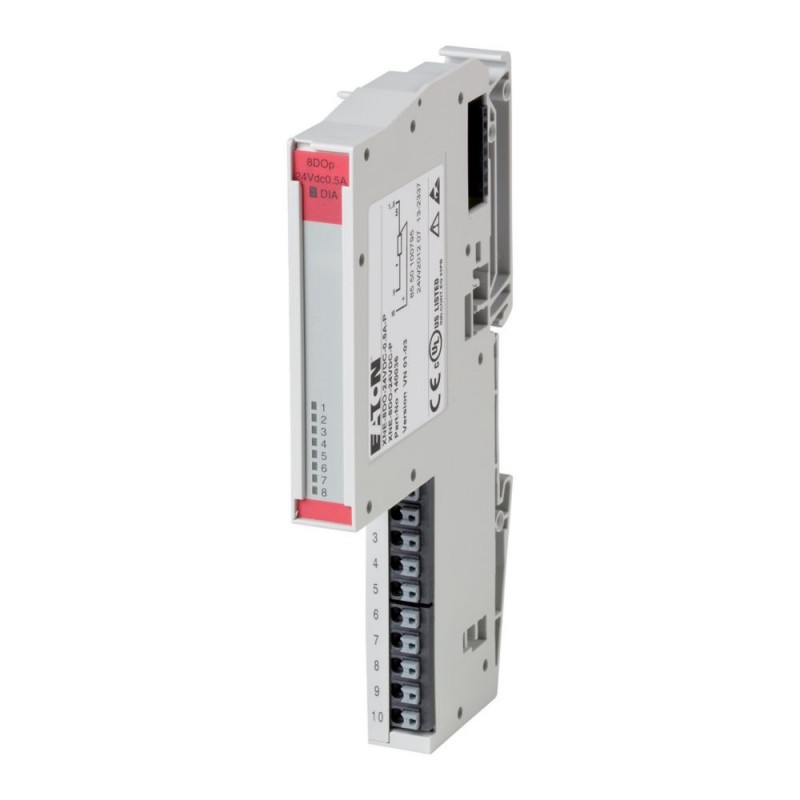

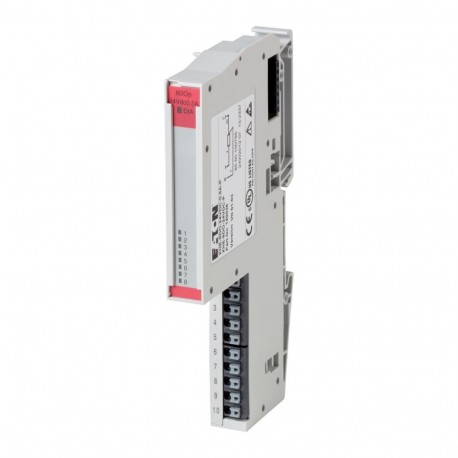

XNE-8DO-24VDC-0.5A-P 140036 Y7-140036 EATON ELECTRIC Ausgangsmodul, digital, XI/ON ECO, 24VDC, 8DO
XNE-8DO-24VDC-0.5A-P
140036
Y7-140036
EATON-MOELLER
Ausgangsmodul, digital, XI/ON ECO, 24VDC, 8DO
XNE-8DO-24VDC-0.5A-P
Eaton XNE Digitales Ausgangsmodul XI/ON ECO, 24 V DC, 8DO
Das Standard-I/O-System XI/ON erweitert das XI/ON-I/O-System um kosten- und platzoptimierte I/O-Module und Gateways. Die ECO-Module benötigen keine Basismodule und sind vollständig kompatibel mit dem Standard-XI/ON-System. Hohe Kanaldichte (bis zu 16 DI/DO auf 13 mm), Push-in-Federzugklemmen, 8 oder 16 Kanäle pro Modul. Die ECO-Gateways unterstützen die CANopen-Bussysteme Profibus DP und Ethernet.
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Remote-E / A-Module XION
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XNE Output module
Katalognummer
140036
Produkt Länge/Tiefe
129.5 mm
Produkthöhe
74.5 mm
Produktbreite
13 mm
Produktgewicht
0.055 kg
Zertifikat(e)
IEC/EN 61000-6-4
UL report applies to both US and Canada
Rated data for terminations according to IEC/EN 60947-7-1
IEC/EN 61131-2
UL File No.: E205091
CULus
CSA-C22.2 No. 142
UL Category Control No.: NRAQ, NRAQ7
CE
UL Recognized
Certified by UL for use in Canada
CSA Class No.: 2252-01, 2252-81
IEC/EN 6113-2
UL 508
IEC/EN 61000-6-2
UL report applies to both US and Canada
Rated data for terminations according to IEC/EN 60947-7-1
IEC/EN 61131-2
UL File No.: E205091
CULus
CSA-C22.2 No. 142
UL Category Control No.: NRAQ, NRAQ7
CE
UL Recognized
Certified by UL for use in Canada
CSA Class No.: 2252-01, 2252-81
IEC/EN 6113-2
UL 508
IEC/EN 61000-6-2
EAN
7640130120563
Modellcode
XNE-8DO-24VDC-0.5A-P
Merkmale und Funktionen
Elektrische Anschlussart
Steckanschluss
Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Ausstattung:
Anschließbare Sensoren für induktive Lasten
Anschließbare Sensoren für ohmsche Lasten
Anschließbare Sensoren für Lampenlasten
Anschließbare Sensoren für ohmsche Lasten
Anschließbare Sensoren für Lampenlasten
Funktionen
Kurzschlussschutz, Verfügbare Ausgänge
Positivschaltung
Positivschaltung
Allgemein
Stromverbrauch
15 mA, aus Modulbus, Analoge Eingangsmodule
3 mA, von Versorgungsklemme
3 mA, von Versorgungsklemme
Schutzart
IP20
Montageart
Tragschienenmontage möglich
Anzahl der Kanäle
8
Betriebsfrequenz
Gemäß DC13 nach IEC 60947-5-1 bei ohmscher Last
Produktkategorie
XNE-Slice-Modul
Schaltfrequenz
100 Hz, bei ohmscher Last, Digitalausgänge
10 Hz, mit Lampenlast, Digitalausgänge
10 Hz, mit Lampenlast, Digitalausgänge
Typ
XI/ON I/O-Modul
Spannungsart
Gleichstrom
Umgebungsbedingungen, Mechanik
Kippen und Umstürzen
Entspricht IEC 60068-2-31, freier Fall gemäß IEC 60068-2-32
Schockfestigkeit
Kontinuierlich nach IEC/EN 60068-2-29
Mechanisch, nach IEC/EN 60068-2-27
Mechanisch, nach IEC/EN 60068-2-27
Schwingfestigkeit
nach IEC/EN 60068-2-6
Klimatische Umweltbedingungen
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
55 °C
Umgebungstemperatur Lagerung - min
-25 °C
Umgebungstemperatur Lagerung - max
85 °C
Umweltbedingungen
Schadgase - SO2: 10 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - H2S: 1 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Schadgase - H2S: 1 ppm (relative Luftfeuchtigkeit < 75 %, keine Kondensation)
Relative Luftfeuchtigkeit
5 - 95 % (Innenraum, Ebene RH-2, nicht kondensierend zur Lagerung bei 45°C)
Elektromagnetische Verträglichkeit
Luftentladung
Entspricht EN 61100-4-2
Berstimpuls
nach IEC/EN 61000-4-4
Kontaktentladung
Entspricht EN 61100-4-2
Elektromagnetische Felder
Nach IEC/EN 61100-4-2
Störaussendung
230 - 1000 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
30 - 230 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
30 - 230 MHz (emittiert, hochfrequent, nach EN 55016-2-3)
Einströmung
IEC/EN 61100-4-6
Stromstoßbemessung
Nach IEC/EN 61000-4-5 Stufe 4
Spann.einbr
Gemäß EN 61131-2 (Spannungsvariationen/Spannungseinbrüche)
Anschlussquerschnitte
Anschlusskapazität
0,25 - 1,5 mm², feindrähtig ohne Aderendhülse, H07V-K
0,25 - 0,75 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², eindrähtig, H07V-U
0,25 - 0,75 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², eindrähtig, H07V-U
Lehrdorn
A1 (nach IEC/EN 60947-1)
Abisolierlänge (Hauptleiter)
8 mm
Bemessungswerte
Verlustleistung
1,5 W
Bemessungsbetriebsspannung
24 V DC (Versorgungsklemme)
Kurzschlussschutz
Kurzschlussfest, Kurzschlussfestigkeit, Digitalausgänge
Kurzschlussauslöser
automatisch, Ii, Reset nachdem Kurzschluss behoben wurde , Digitalausgänge
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
18 VDC
Versorgungsspannung bei DC - max
30 VDC
Kommunikation
Anschlussart
Push-In-Federzugklemmen, Anschlusstechnik in Richtung OBEN
Protokoll
Andere Bussysteme
Eingang Ausgang
Verzögerungszeit
300 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von High- auf Low-Pegel
300 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von Low- auf High-Pegel
300 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von Low- auf High-Pegel
Lampenlast
≤ 6 W (bei RLL)
Bürdenwiderstand
≥ 48 Ω
Gemäß DC13 nach IEC 60947-5-1
Gemäß DC13 nach IEC 60947-5-1
Anzahl Eingänge (digital)
0
Anzahl Ausgänge (digital)
8
Ausgang
8 Digitalausgänge (24 V DC, 0,5 A)
Ausgangsstrom
< 1 A (High-Pegel, zulässiger Bereich)
0,5 A
0,5 A
Ausgangsspannung
23 V DC (Digitalausgänge)
Nutzungsfaktor
100%
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Über Optokoppler: ja
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Statische Verlustleistung, stromunabhängig PVS
1.5 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 0 |
| Anzahl der digitalen Ausgänge (EF001993) | 8 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 0 mA |
| Zulässige Spannung am Eingang (EF007554) | 0 V |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | Transistor |
| Ausgangsstrom (EF003202) | 0.5 A |
| Zulässige Spannung am Ausgang (EF007553) | 0 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0.2 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 13 mm |
| Höhe (EF000040) | 74.5 mm |
| Tiefe (EF000049) | 129.5 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XNE-8DO-24VDC-0.5A-P Y7-140036 140036 DE_140035.pdf | 2 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
