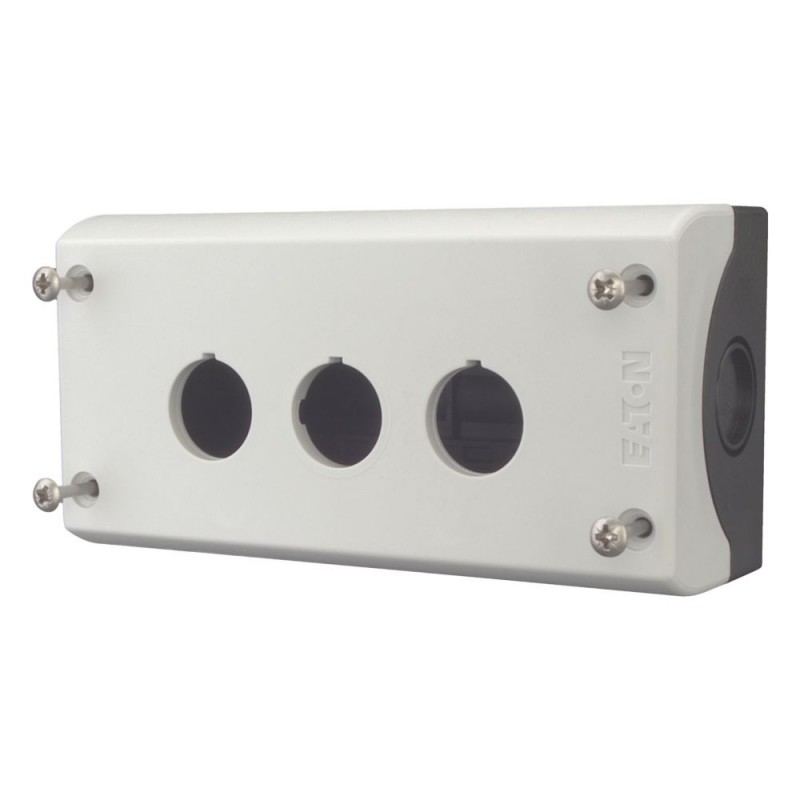

M22-I3 216538 Y7-216538 EATON ELECTRIC Aufbaugehäuse, 3 Einbaustellen
M22-I3
216538
Y7-216538
EATON-MOELLER
Aufbaugehäuse, 3 Einbaustellen
M22-I3
Eaton Moeller® series M22 Aufbaugehäuse, 3 Einbaustellen
Aufputzgehäuse, Gehäuse: Isoliertes Material, Mit Edelstahlschrauben, Anzahl der Plätze: 3, Kabeleinführung: hinten: 2 x M20, oben: 2 x M20, seitlich: 2 x M20/M25 (1 x je Seite), Schutzart: IP66, IP67, IP69K, Farbe RAL Wert: RAL 7035, Farbe: Gehäuseboden anthrazit, Anschluss an SmartWire-DT: nein, verwendbar mit: (beleuchtete) Drucktasten, (beleuchtete) Wahlschalter, Schlüsseltasten, Kontrollleuchte, bedienbare Stopp-/Not-Aus-Tasten mit gelber Beschriftung
Niederspannungsschaltgeräte > Gehäuse für Befehls- und Meldegeräte
Hilfskontroll- und Signalelemente
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller® series M22 surface mounting enclosure |
| Katalognummer | 216538 |
| Produkt Länge/Tiefe | 80 mm |
| Produkthöhe | 56 mm |
| Produktbreite | 153 mm |
| Produktgewicht | 0.237 kg |
| Zertifikat(e) | CSA CSA-C22.2 No. 94-91 CSA File No.: 012528 UL Category Control No.: NKCR CE UL File No.: E29184 CSA Class No.: 3211-03 UL 508 IEC/EN 60947-5 CSA-C22.2 No. 14-05 UL |
| EAN | 4015082165383 |
| Modellcode | M22-I3 |
Produktspezifikationen
| 10.10 Erwärmung | Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit. |
| 10.11 Kurzschlussfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.12 Elektromagnetische Verträglichkeit | Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden. |
| 10.13 Mechanische Funktion | Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden. |
| 10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Auf Anfrage |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| Ausstattung: | Edelstahlschrauben |
| Anbindung an SmartWire-DT | Nein |
| Gehäusematerial | Plastik |
| Gehäuseart | Aufbaugehäuse |
| Umgebungsbetriebstemperatur - max. | 70 °C |
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Kraft für Zwangsöffnung - min. | 0 N |
| Anzahl der Befehlsstellungen | 3 |
| Einbaustellen | 3 |
| Gehäusefarbe | Grau |
| Materialqualität | Sonstiges |
| Öffnungsdurchmesser | 22.5 mm |
| RAL-Nummer | 7035 |
| Schutzart | NEMA 13 IP67/IP69K |
| Vorprägungen | 2 x M20/25 (Durchbrüche zur Leitungseinführung seitlich, 1 x jede Seite) 2 x M20 (Durchbrüche zur Leitungseinführung oben) 2 x M20 (Durchbruch zur Leitungseinführung rückseitig) |
| Merkmal | Wert |
|---|---|
| Anzahl der Befehlsstellen (EF001372) | 3 |
| Gehäusebauform (EF004008) | Aufbaugehäuse |
| Werkstoff des Gehäuses (EF001596) | Kunststoff |
| Werkstoffgüte des Gehäuses (EF024143) | sonstige |
| Durchmesser Öffnungen (EF000243) | 22.5 mm |
| Farbe des Gehäuseoberteils (EF001373) | grau |
| Schutzart (IP) (EF005474) | IP67/IP69K |
| Schutzart (NEMA) (EF011959) | 13 |
| Breite (EF000008) | 153 mm |
| Höhe (EF000040) | 56 mm |
| Tiefe (EF000049) | 80 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON COMMAND INDICATION EN.pdf | 24 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| M22-I3 Y7-216538 216538 DE_216538.pdf | 79 Kbytes |
|
