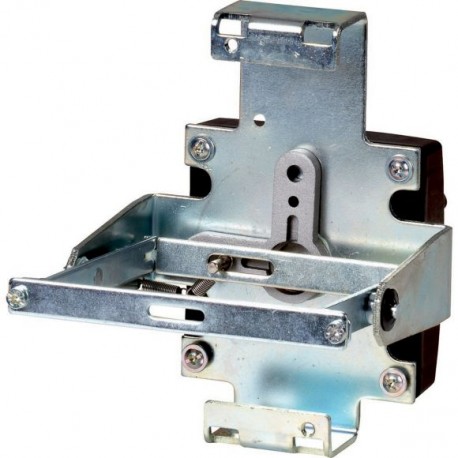

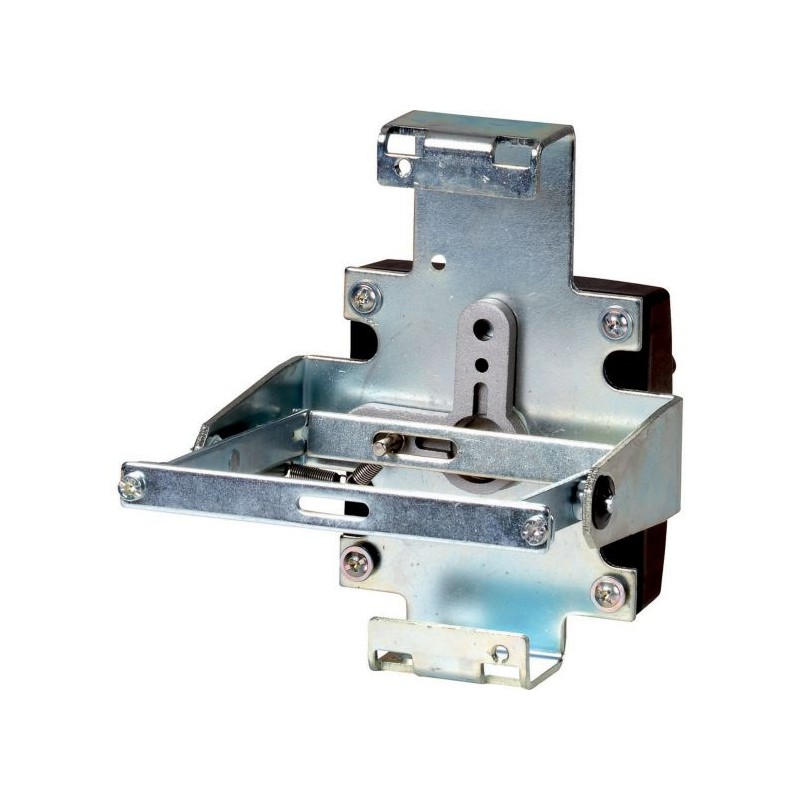

NZM2-XRAV 107247 Y7-107247 EATON ELECTRIC Antrieb, rückseitig, 3p, abschliessbar Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM2-XRAV 107247 Y7-107247 EATON ELECTRIC Antrieb, rückseitig, 3p, abschliessbar

NZM2-XRAV

107247

Y7-107247

EATON-MOELLER

Antrieb, rückseitig, 3p, abschliessbar

NZM2-XRAV

Eaton Moeller series NZM– Kompaktleistungsschalter. Antrieb, auf der Rückseite, 3p, abschließbar, 2

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Für den direkten Anschluss an der Rückseite des Schalters an der Seite des Bedienfelds oder der Bedienfeldtür. Schalterbetätigung auf der Rückseite durch Seitenplatte oder Bedienfeldtür. Für Schalter mit Kipphebel. Für einen erhöhten Schutz gegen direktes Berühren auf der Einströmerseite kann die Schutzart IP2X gegen Berührung mit dem Finger bestellt werden. Standard, schwarz/grau. Abschließbar in der Position 0 am Griff am Schalter mit bis zu 3 Vorhängeschlössern. Verwendbar für: NZM2, N2, NS2, PN2

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $151.08
Stückpreis: $151.08
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement-Zubehör
Katalognummer
107247
Produkt Länge/Tiefe
184 mm
Produkthöhe
165 mm
Produktbreite
136 mm
Produktgewicht
0.94 kg
Einhaltung(en)
IEC
UL/CSA
RoHS conform
Zertifikat(e)
CSA (File No. 22086)
UL listed
UL (File No. E140305)
CE marking
UL489
IEC60947
CSA-C22.2 No. 5-09
CSA certified
UL (Category Control Number DIHS)
CSA (Class No. 1437-01)
EAN
4015081070206
Modellcode
NZM2-XRAV

Produktspezifikationen

Typ
Zubehör Am Heckantrieb
Besondere Merkmale
Für den direkten hinteren Anschluss des Schalters an der Seite des Bedienfelds oder der Bedienfeldtür. Schalterbetätigung an der rückseitigen Seitenplatte oder Bedienfeldtür. Für Schalter mit Kipphebel
Merkmale
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM2
Benutzt mit
NZM2, N2, NS2, PN2
Geeignet für
Power circuit breaker
Lasttrennschalter
Verriegelungsvorrichtung
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 107247 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM2-XRAV Y7-107247 107247 ES_107245.pdf 204 Kbytes NZM2-XRAV Y7-107247 107247 ES_107245.pdf
