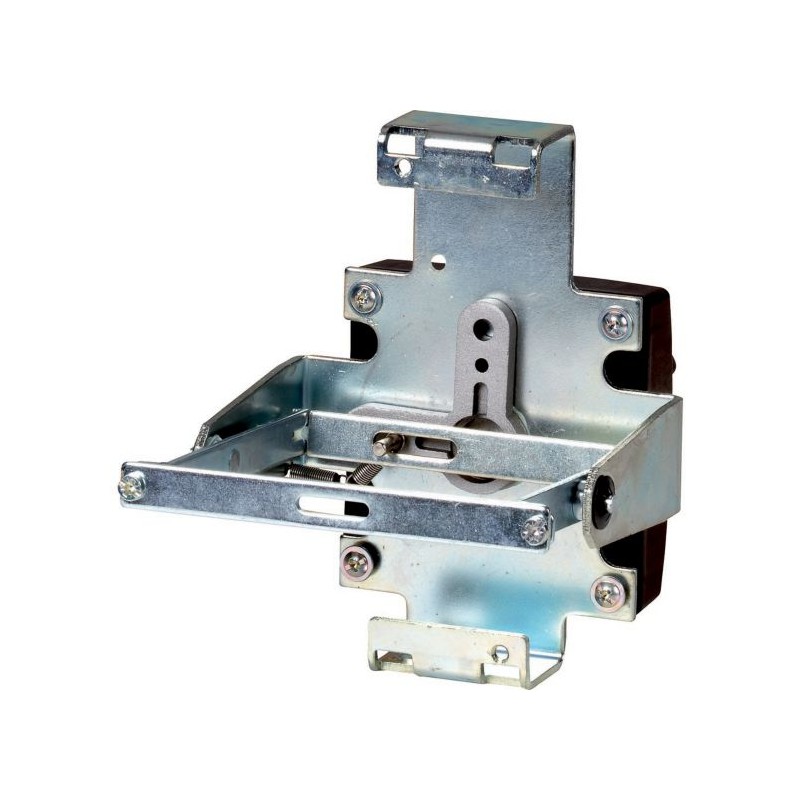

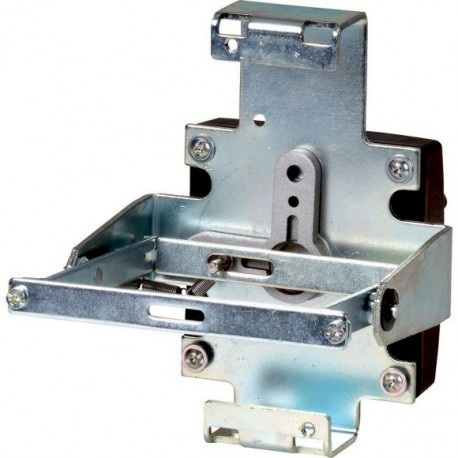

NZM1-XRAV 107245 Y7-107245 EATON ELECTRIC Antrieb, rückseitig, 3p, abschliessbar Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM1-XRAV 107245 Y7-107245 EATON ELECTRIC Antrieb, rückseitig, 3p, abschliessbar

NZM1-XRAV

107245

Y7-107245

EATON-MOELLER

Antrieb, rückseitig, 3p, abschliessbar

NZM1-XRAV

Eaton Moeller series NZM– Kompaktleistungsschalter. Antrieb, auf der Rückseite, 3p, abschließbar, 1

Optionales Zubehör für Leistungsschalter der Baureihe NZM bietet ein umfassendes Portfolio an Einsatzmöglichkeiten für den weltweiten Einsatz. Funktionsgruppen machen die Montage flexibel und einfach. Hinweis: Für den direkten Anschluss an der Rückseite des Schalters an der Seite des Bedienfelds oder der Bedienfeldtür. Schalterbetätigung auf der Rückseite durch Seitenplatte oder Bedienfeldtür. Für Schalter mit Kipphebel. Für einen erhöhten Schutz gegen direktes Berühren auf der Einströmerseite kann die Schutzart IP2X gegen Berührung mit dem Finger bestellt werden. Standard, schwarz/grau. Abschließbar in der Position 0 am Griff am Schalter mit bis zu 3 Vorhängeschlössern. Verwendbar für: NZM1, N1, NS1, PN1

Mehr Infos


Niederspannungsschaltgeräte > Handgriff für Schaltgeräte

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $126.64
Stückpreis: $126.64
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Betriebselement-Zubehör
Katalognummer
107245
Produkt Länge/Tiefe
145 mm
Produkthöhe
130 mm
Produktbreite
115 mm
Produktgewicht
0.56 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
CSA (File No. 22086)
IEC60947
CE marking
UL (File No. E140305)
CSA-C22.2 No. 5-09
CSA certified
CSA (Class No. 1437-01)
UL listed
UL489
UL (Category Control Number DIHS)
EAN
4015081070084
Modellcode
NZM1-XRAV

Produktspezifikationen

Typ
Besondere Merkmale
  • Für den direkten hinteren Anschluss des Schalters an der Seite des Bedienfelds oder der Bedienfeldtür.
  • Schalterbetätigung an der rückseitigen Seitenplatte oder Bedienfeldtür.
  • Für Schalter mit Kipphebel
Merkmale
Abschließbar
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Farbe
Schwarz
Ausstattung:
Vorhängeschloss
Rahmen
NZM1
Benutzt mit
NZM1, N1, NS1, PN1
Geeignet für
Lasttrennschalter
Power circuit breaker
Verriegelungsvorrichtung
Abschließbar in Position 0 am Griff mit bis zu 3 Vorhängeschlössern
Schutzart/NEMA-Gehäusetyp
IP66
4X. 12

ETIM for 107245 Niederspannungsschaltgeräte (EC000229)
Merkmal Wert
Mit Wiederanlaufsperre (EF004054) Nein
Mit Schlüsselschloss (EF026057) Nein
Hängeschlossverriegelung (EF001163) Ja
Farbe (EF000007) schwarz
Geeignet für NOT-AUS (EF001433) Nein
Mit Achse (EF001434) Nein
Geeignet für Leistungsschalter (EF005863) Ja
Geeignet für Lasttrennschalter (EF007252) Ja
Schutzart (NEMA) (EF011959) 4X, 12

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM1-XRAV Y7-107245 107245 ES_107245.pdf 204 Kbytes NZM1-XRAV Y7-107245 107245 ES_107245.pdf
