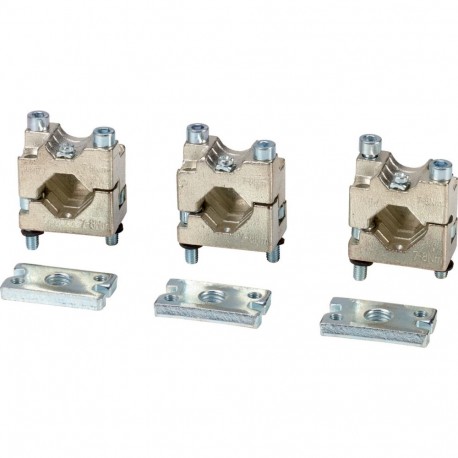

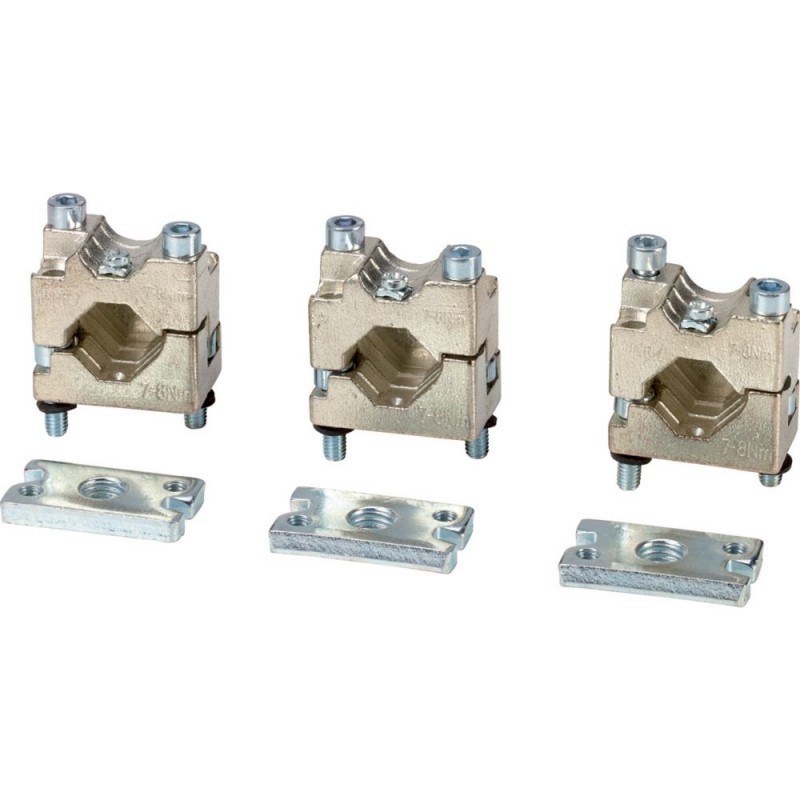

NZM3-XK300 100782 Y7-100782 EATON ELECTRIC Anschlussklemme, 300qmm, 3p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM3-XK300 100782 Y7-100782 EATON ELECTRIC Anschlussklemme, 300qmm, 3p

NZM3-XK300

100782

Y7-100782

EATON-MOELLER

Anschlussklemme, 300qmm, 3p

NZM3-XK300

Eaton Moeller series NZM– Kompaktleistungsschalter. Anschlussklemme, 300mm², 3p

Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Anmerkungen: Teile-Nr. Enthält Teile für eine Klemme, die sich oben oder unten für 3- oder 4-polige Schalter befindet. Nur in Verbindung mit Anschlussbreitenerweiterung NZM3(-4)-XKV70. Verwenden Sie Aderendhülsen mit flexiblen und hochflexiblen Leitern. Standard mit Steuerklemme für 1x0,75-2,5 mm 2 oder 2x0,75-1,5 mm 2 Kupferleiter. Verwendbar für: NZM3, PN3, N(S)3

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $108.52
Stückpreis: $108.52
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton – Moeller Series – NZM Verbindungstyp
Katalognummer
100782
Produkt Länge/Tiefe
60 mm
Produkthöhe
27 mm
Produktbreite
135 mm
Produktgewicht
0.86 kg
Einhaltung(en)
UL/CSA
IEC
RoHS conform
Zertifikat(e)
UL listed
CSA (File No. 22086)
UL (File No. E31593)
UL (Category Control Number DIHS)
CE marking
IEC60947
CSA certified
UL489
CSA (Class No. 1432-01)
CSA-C22.2 No. 5-09
EAN
4015081006823
Modellcode
NZM3-XK300

Produktspezifikationen

Typ
Zubehör-Klemme
Stromstärkewert
≦ 500 A
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
Rahmen
NZM3
Benutzt mit
NZM3, PN3, N(S)3
Geeignet für
Cu-Kabel {unicode_image code_point="E00B"} {unicode_image code_point="E014"}
3-polig
Anzahl der Pole
3-polig
Ausführung
Sonstige
Anschlusskapazität (mehrdrähtig)
120 mm² - 300 mm² (1x)

ETIM for 100782 Niederspannungsschaltgeräte (EC002050)
Merkmal Wert
Geeignet für Anzahl der Pole (EF001589) 3
Ausführung (EF000010) sonstige
