> >>NZM4-4-XKV2P 119888 0004356085 ELECTRIC Anschlussbrücke, +Abdeckung, 4/2p
Vorheriges Produkt Nächstes Produkt

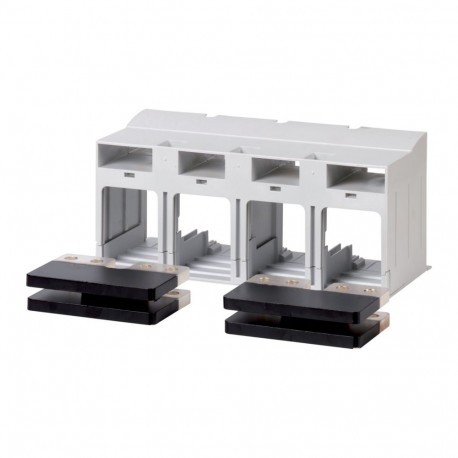

NZM4-4-XKV2P 119888 0004356085 EATON ELECTRIC Anschlussbrücke, +Abdeckung, 4/2p Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

NZM4-4-XKV2P 119888 0004356085 EATON ELECTRIC Anschlussbrücke, +Abdeckung, 4/2p

NZM4-4-XKV2P

119888

0004356085

EATON-MOELLER

Anschlussbrücke, +Abdeckung, 4/2p

Mehr Infos


Niederspannungsschaltgeräte > Verdrahtungsset für Leistungsschalter

Leistungsschalter NZM Zubehör

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $988.11
Stückpreis: $988.11

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Anschlussbrücke, +Abdeckung, 4/2p
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Typ enthält Teile für obere Schalterseite für 4-polige Schalter N..-S1-DC, die 2-polig für DC eingesetzt werden. Die Brücken schalten je 2 Strombahnen in Reihe. Einspeisung und Abgang unten oder oben frei wählbar. ≥ 1250A: Für 65 °C Umgebungstemperatur Anschluss unten über Modulplatten NZM4-4-XKM2S-1600. Brückenbausatz mit Abdeckung Verwendbar für: N4-4-..S1-DC

Lieferprogramm

Sortiment
Zusatzausrüstung
Norm/Zulassung
UL489B, IEC
Bemessungsbetriebsfrequenz
DC
Polzahl
2-polig
Baugröße
NZM4
Zubehör
Anschlusstechnik
Zubehör
DC Brückenbausatz
Leiteranzahl
4
Brückenbausatz mit Abdeckung IP2X
Bemessungsstrom [In]
1400 (40 °C,)
1260 (65 °C) A
verwendbar für
N4-4-…-S1(-S15)-DC
N4-4-800(1000)(1100)-S1(-S15)-PV-NA
Hinweise

Typ enthält Teile für obere Schalterseite für 4-polige Schalter N...-DC, die 2-polig für DC eingesetzt werden.

Die Brücken schalten Strombahnen in Reihe.

Einspeisung und Abgang unten oder oben frei wählbar.

Siehe Bild Verschaltungsart.

Daten für Bauartnachweis nach IEC/EN 61439

Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Verdrahtungsset für Leistungsschalter (EC002050)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Verdrahtungseinheit für Leistungsschalter (ecl@ss13-27-37-04-24 [ACN957016])
Geeignet für Anzahl der Pole
4
Ausführung
sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
NZM4-4-XKV2P 0004356085 119888 DE_119888.pdf 110 Kbytes NZM4-4-XKV2P 0004356085 119888 DE_119888.pdf
