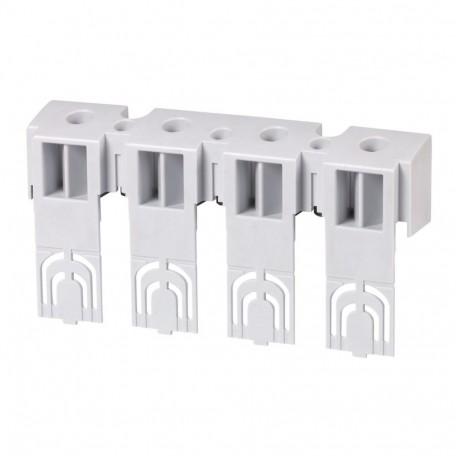

NZM2-4-XKSFA 104641 EATON ELECTRIC Anschlussabdeckung, ausbrechbar, 4p, Baugrösse 2
NZM2-4-XKSFA
104641
EATON-MOELLER
Anschlussabdeckung, ausbrechbar, 4p, Baugrösse 2
NZM2-4-XKSFA
Niederspannungsschaltgeräte > Phasentrennung für Leistungsschalter
Leistungsschalter NZM Zubehör
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
OFT ZUSAMMEN GEKAUFT
▲Mehr Infos
▲Anschlussabdeckung, ausbrechbar, 4p, Baugrösse 2
Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Ausbrechbar. Typ enthält Teile für eine Schalterseite oben oder unten für 3- bzw. 4-polige Schalter. Erhöhung des Berührungsschutz (vereinfachter Fingerschutz). Verwendbar für: NZM2(-4), PN2(-4), N2(-4)
Lieferprogramm
Sortiment
Zusatzausrüstung
Norm/Zulassung
UL/CSA, IEC
Zubehör
Anschlussabdeckung
Beschreibung
ausbrechbar
Polzahl
4-polig
Leiteranzahl
4-polig
Baugröße
NZM2
Zubehör
Anschlusstechnik
Zubehör
Anschlussabdeckung
verwendbar für
NZM2(-4), PN2(-4), N2(-4)
Hinweise
Typ enthält Teile für eine Schalterseite oben oder unten für 4-polige Schalter.
Erhöhung des Berührungsschutz (vereinfachter Fingerschutz).
Daten für Bauartnachweis nach IEC/EN 61439
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Phasentrennung für Leistungsschalter (EC002035)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Phasentrenner für Leistungsschalter (ecl@ss13-27-37-04-25 [ACN959016])
Ausführung
sonstige
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| NZM2-4-XKSFA 104641 DE_104641.pdf | 108 Kbytes |
 |
