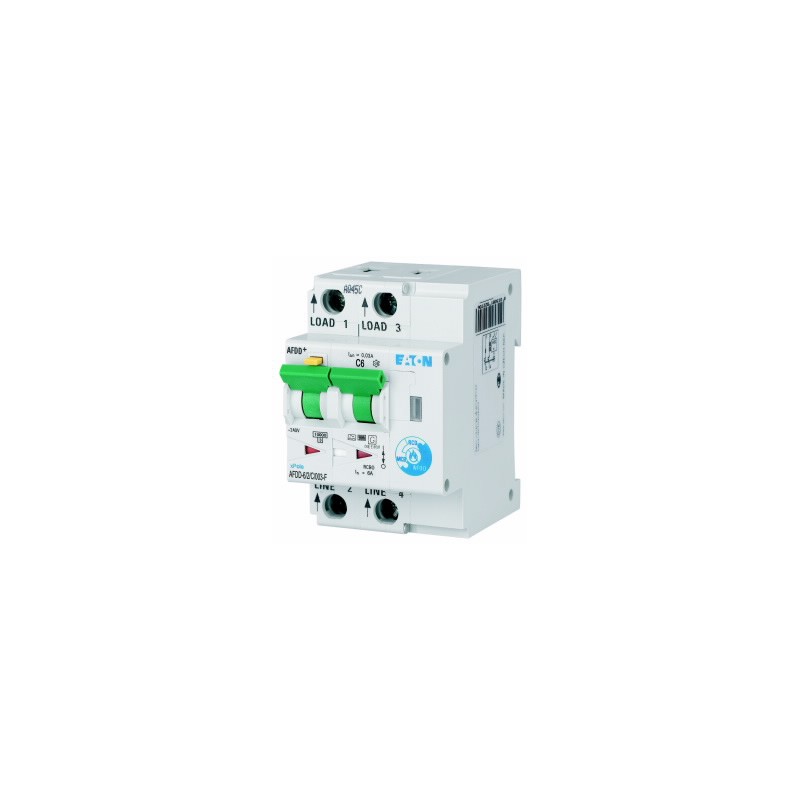

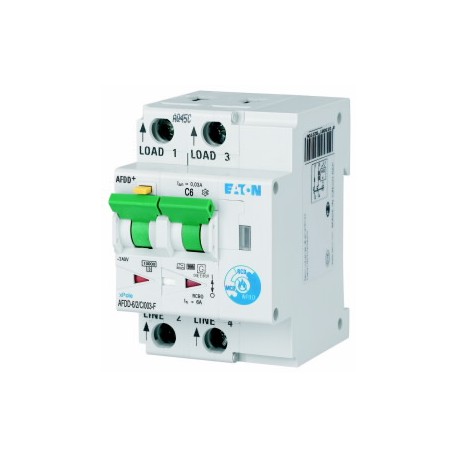

AFDD-6/2/C/003-F MB-300178 Y7-300178 EATON ELECTRIC Brandschutzschalter, 2p, C, 6 A, 30 mA, Typ F Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AFDD-6/2/C/003-F MB-300178 Y7-300178 EATON ELECTRIC Brandschutzschalter, 2p, C, 6 A, 30 mA, Typ F

AFDD-6/2/C/003-F

MB-300178

Y7-300178

EATON-MOELLER

Brandschutzschalter, 2p, C, 6 A, 30 mA, Typ F

Hochwertiger Störlichtbogenprüfer (AFDD) mit Fehlerstromschutzschalter-/Leitungsschutzschalter-Kombination, netzspannungsunabhängig, Kontaktstellungsanzeige rot - grün, Anschlussrücksteckerschutz, dreistabiler Schieberverschluss - ermöglicht die Entnahme aus bestehendem Sammelschienensystem, umfangreiches Zubehörprogramm für den nachträglichen Einbau, breites Spektrum an Bemessungsfehlerströmen, Bemessungsbetriebsströme bis 40 A, Auslösecharakteristik B, C, D, Bemessungsausschaltvermögen 10 kA, geeignet für den Außenbereich (bauseitiger Strom- und Außenverteiler) bis -25 °C

Mehr Infos


Schutzschaltgeräte, Sicherungen > Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung

Modulare Schaltanlage - Tertiär und Differential

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $519.15
Stückpreis: $519.15
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL


Bestseller

▲

Mehr Infos

▲


Brandschutzschalter, 2p, C, 6 A, 30 mA, Typ F
Hochwertiger Brandschutzschalter (Fehlerlichtbogen-Schutzeinrichtung) mit Fehlerstromschutzschalter/Leitungsschutzschalter Kombination, netzspannungsunabhängig, Kontaktstellungsanzeige rot - grün, Klemmen-Hintersteckschutz, tristabiler Rastschieber - ermöglicht Ausbau aus einem bestehenden Verschienungsverband, umfangreiches Zubehörprogramm nachträglich anbaubar, große Auswahl an Bemessungsfehlerströmen, Bemessungsströme bis 40 A, Auslösecharakteristiken B, C, D, Bemessungsschaltvermögen 10 kA, geeignet zur Verwendung im Freien (Baustrom- und Freiluftverteiler) bis -25 °C

Lieferprogramm

Grundfunktion
Fehlerlichtbogenerkennungsgerät
Anzahl der Pole
2-polig
Auslösecharakteristik
C
Anwendung
xPole- Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
Anwendung
Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
Bemessungsstrom [In]
6 A
Bemessungsschaltvermögen nach IEC/EN 60898-1 [Icn]
10 kA
Bemessungsschaltvermögen nach IEC/EN 61009
10 kA
Bemessungskurzschlussfestigkeit [Icn]
10 kA
Bemessungsfehlerstrom [IΔN]
0,03 A
Typ
Typ F
Auslösung
kurzzeitverzögert s
Sammelschienentyp
ZV-SS
Sortiment
AFDD
Empfindlichkeit
Pulsstromempfindlich bis zu 1 kHz und ≤10 mA glatter Gleichstrom
Stoßstromfestigkeit
stoßstromfest 3 kA

Technische Daten

Elektrisch
Ausführungen entsprechend
IEC/EN 62606
IEC/EN 61009
Aktuelle Prüfzeichen
gemäß Aufdruck
Bemessungsschaltvermögen nach IEC/EN 60898-1 [Icn]
10 kA
Grenzwerte der BetriebsspannungTestkreis
170 - 264 V AC
Empfindlichkeit
Pulsstromempfindlich bis zu 1 kHz und ≤10 mA glatter Gleichstrom
Bemessungskurzschlussfestigkeit [Icn]
10 kA
Lebensdauerelektrisch [Schaltspiele]
≧ 4000
Lebensdauermechanisch [Schaltspiele]
≧ 20000
Mechanisch
Kappen-Einbaumaß
45 mm
Gerätesockelmaß
80 mm
Einbaubreite
54 (3TE) mm
Montage
Tristabiler Rastschieber ermöglicht Ausbau aus einem bestehenden Verbund.
Schutzart
IP20 Schalter
IP40 in Gehäuse
Klemmen oben und unten
Maul/Liftklemmen
Klemmenschutz
Berührungsschutz nach DGUV VS3, EN 50274
Materialstärke Verschienung
0.8 - 2 mm
zulässiger Umgebungstemperaturbereich
-25 - +40 °C
zulässige Lager- bzw. Transporttemperatur
-35 - +60 °C
Klimafestigkeit
gemäß IEC/EN 61009
Kontaktstellungsanzeige
rot / grün

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
6 A
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
3.5 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 8.0

Schutzschaltgeräte, Sicherungen (EG000020) / Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung (EC002695)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Fehlerstromschutzeinrichtung / Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung ([email protected] [ADI479007])
Polzahl
2
Bemessungsspannung
230 V
Bemessungsstrom
6 A
Bemessungsfehlerstrom
0.03 A
Fehlerstrom-Typ
sonstige
Energiebegrenzungsklasse
3
Bemessungsabschaltvermögen nach EN 61009
10 kA
Bemessungsabschaltvermögen nach IEC 60947-2
0 kA
Frequenz
50 Hz
Auslösecharakteristik
C
Mitschaltender Neutralleiter
nein
Überspannungskategorie
3
Verschmutzungsgrad
2
Breite in Teilungseinheiten
3
Einbautiefe
67 mm
Zusatzeinrichtungen werkseitig angebaut
sonstige
Bemessungsschaltstrom Zusatzeinrichtung
0 A
Bemessungsspannung Zusatzeinrichtung
0 V
Steuerspannungsart Zusatzeinrichtung
AC/DC
Schutzart (IP)
IP20

ETIM for MB-300178 Schutzschaltgeräte, Sicherungen (EC002695)
Merkmal Wert
Polzahl (EF001391) 2
Bemessungsspannung (EF000228) 230 V
Bemessungsstrom (EF000227) 6 A
Bemessungsfehlerstrom (EF002358) 0.03 A
Fehlerstrom-Typ (EF002560) sonstige
Energiebegrenzungsklasse (EF002568) 3
Bemessungsabschaltvermögen nach EN 61009 (EF012628) 10 kA
Bemessungsabschaltvermögen nach IEC 60947-2 (EF006065) 0 kA
Frequenz (EF000034) 50 Hz
Auslösecharakteristik (EF000889) C
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Breite in Teilungseinheiten (EF002950) 3
Einbautiefe (EF000218) 67 mm
Zusatzeinrichtungen werkseitig angebaut (EF008149) sonstige
Bemessungsschaltstrom Zusatzeinrichtung (EF007680) 0 A
Bemessungsspannung Zusatzeinrichtung (EF007683) 0 V
Steuerspannungsart Zusatzeinrichtung (EF008071) AC/DC
Schutzart (IP) (EF005474) IP20

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AFDD-6/2/C/003-F Y7-300178 MB-300178 DE_MB-300178.pdf 116 Kbytes AFDD-6/2/C/003-F Y7-300178 MB-300178 DE_MB-300178.pdf
