> EATON - MOELLER>Modulare Schaltanlage - Tertiär und Differential>AFDD-25/2/C/003 187227 ELECTRIC Schalter störung lichtbogen, 2-polig C25A, 30mA, typ A
Vorheriges Produkt Nächstes Produkt

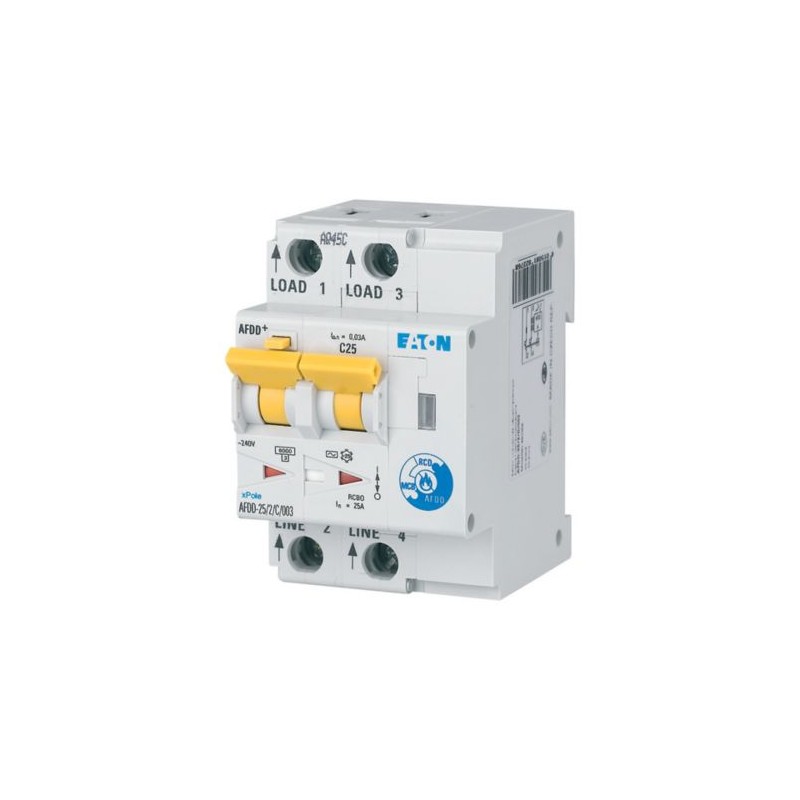

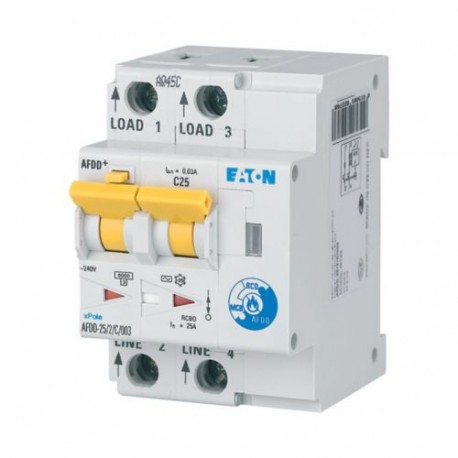

AFDD-25/2/C/003 187227 EATON ELECTRIC Schalter störung lichtbogen, 2-polig C25A, 30mA, typ A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AFDD-25/2/C/003 187227 EATON ELECTRIC Schalter störung lichtbogen, 2-polig C25A, 30mA, typ A

AFDD-25/2/C/003

187227

Y7-187227

EATON-MOELLER

Schalter störung lichtbogen, 2-polig C25A, 30mA, typ A

AFDD-25/2/C/003

Brandschutzschalter, 2-polig, C25A, 30 mA, Typ AC (AFDD-25/2/C/003)

Mehr Infos


Schutzschaltgeräte, Sicherungen > Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung

Modulare Schaltanlage - Tertiär und Differential

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $341.16
Stückpreis: $341.16

Menge Preis
1+$341.16
2+$341.16
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xPole - AFDD+ Ausrüstung zur Störlichtbogenerkennung
Katalognummer
187227
Produkt Länge/Tiefe
80 mm
Produkthöhe
73 mm
Produktbreite
52.5 mm
Produktgewicht
0.277 kg
Einhaltung(en)
CE-Kennzeichnung
RoHS conform
Zertifikat(e)
CE
EAN
4015081822768
Modellcode
AFDD-25/2/C/003

Lieferprogramm

Anwendung
Schaltgeräte für Anwendungen im Wohnungsbereich und kommerzielle Anwendungen
Sortiment
AFDD
Grundfunktion
Störlichtbogen-Schutzschalter
Produktanwendung
Schaltgeräte für den Wohnungsbereich und kommerzielle Anwendungen
Anzahl der Pole
2-polig
Auslösecharakteristik
C
Auslösecharakteristik
C
Bemessungsstrom
25 A
Bemessungsstrom des Produktsortiments
10-40 Ampere
Fehlerstromwert
0.03 A
Empfindlichkeitstyp
Typ AC
Wechselstromempfindlich
Typ
AFDD+

Technische Daten - elektrisch

Betriebsspannung
230 V
Stromprüfmarken
Laut Beschriftung
Impulsstromfestigkeit
Teilweise stoßstromfest, 250 A
Frequenz
50 Hz
Ableitstromtyp
AC
Bemessungsschaltvermögen (IEC/EN 61009)
10 kA
Bemessungskurzschlussausschaltvermögen
10 Kilo-Ampere
Bemessungskurzschlussausschaltvermögen (EN 61009)
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60947-2)
0 kA
Teststromkreis AC
170–264 Volt AC
Auslösung
unverzögert
Steuerspannungstyp-Zubehör
AC
Bemessungsspannung Zusatzeinrichtung
230 V
Bemessungsschaltstrom Zusatzeinrichtung
0 A
Überspannungskategorie
III
Verschmutzungsgrad
2
Lebensdauer, elektrisch
4.000 Schaltvorgänge

Technische Daten - mechanisch

Rahmen
45 mm
Breite in Anzahl der modularen Abstände
3
Einbaubreite
54 mm
Gerätehöhe
80 mm
Einbautiefe
67 mm
Montagestil
Tristabiler Gleitverschluss - ermöglicht den Ausbau aus einer bestehenden Schienenkombination
Schutzart
IP20
Schutzart (integriert)
IP40
Anschlussklemmen (oben und unten)
Doppelfunktion
Klemmenschutz
Berührungsschutz nach VBG4, ÖVE-EN 6
Zulässige Lagerungs- und Transporttemperatur Min
-35 °C
Zulässige Lagerungs- und Transporttemperatur Max
60 °C
Kontaktstellungsanzeige
Rot/Grün
Materialstärke der Sammelschiene
0,8 bis 2 Quadratmillimeter
Klimafestigkeit
IEC/EN 61009
Lebensdauer, mechanisch
20.000 Schaltvorgänge

Technische Daten für den Bauartnachweis nach IEC/EN 61439

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
25 A
Verlustleistung des Betriebsmittels, stromabhängig
6,5 W

Bauartnachweis gemäß IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Entspricht der Produktnorm.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Entspricht der Produktnorm.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Entspricht der Produktnorm.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Entspricht der Produktnorm.
10.2.4 Beständigkeit gegen UV-Strahlung
Entspricht der Produktnorm.
10.2.5 Heben
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Entspricht der Produktnorm.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Entspricht der Produktnorm.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

Zusätzliche Informationen

Energiebegrenzungsklasse
3
Bei Lieferung angebrachte Zusatzausrüstung
Feuerschutzschalter
Ausführungen gemäß
IEC/EN 61009
IEC/EN 62606

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN.pdf 51 Mbytes
AFDD-25/2/C/003 187227 FR_187231.pdf 305 Kbytes AFDD-25/2/C/003 187227 FR_187231.pdf
