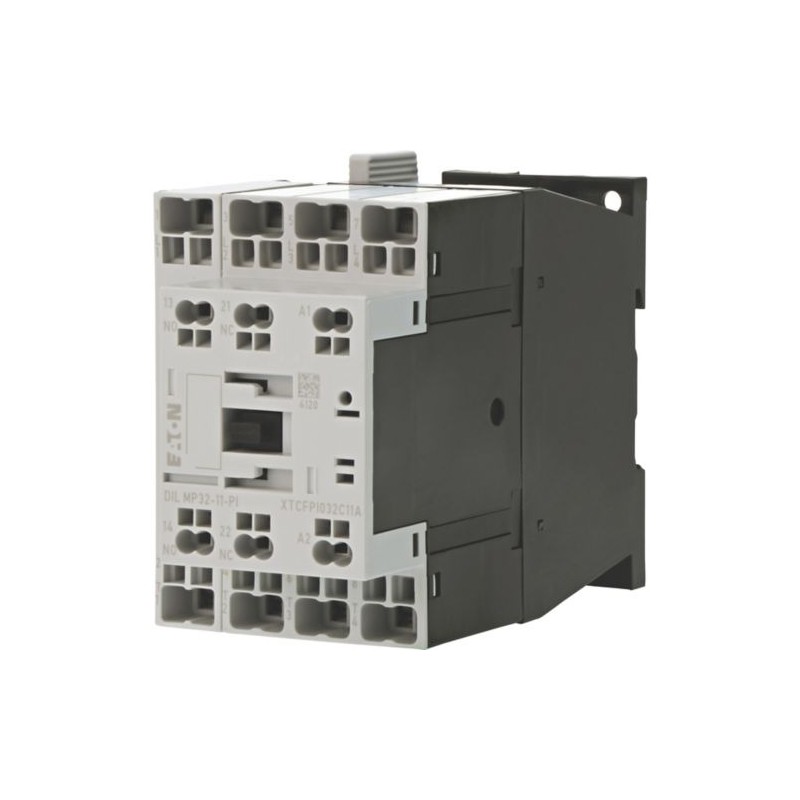

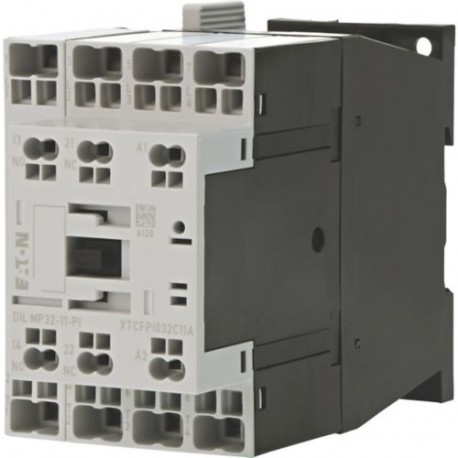

199300 EATON ELECTRIC DILMP32-11 (110V50HZ, 120V60HZ)-PI

Name: 199300 EATON ELECTRIC DILMP32-11 (110V50HZ, 120V60HZ)-PI
Brand: EATON-MOELLER
SKU: ETN199300
Price: 65.86 EUR
Availability: OutOfStock

0/5 - 0 Opiniones

Code: 199300

Katalog-Zahl: Y7-199300

Hersteller: EATON-MOELLER

Beschreibung:

DILMP32-11 (110V50HZ, 120V60HZ)-PI

Schütz, Anwendung: Schütze für 4-polige elektrische Verbraucher, Schütze bis 200 A, 4-polig, Einsatzart: AC-1: Nicht-induktive oder schwach induktive Lasten, Widerstandsöfen, NAC-3: Normale AC-Induktionsmotoren: Anfahren, Abschalten während des Betriebs, Anschlusstechnik: Steckklemmen, Polzahl: 4-polig, 380 V 400 V: Ie= 18 A, konventioneller thermischer Freiluftstrom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 32 A, geschlossen: Ith= 27 A, konventioneller Freiluft-Wärmestrom, 1-polig offen: Ith= 84 A, geschlossen: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Kontakte N/O = Schließer: 1 S/O , Kontakte N/C = Öffner: 1 Öffner, Anleitung: Kontakte nach EN 50 012., mit Spiegelkontakt., Spannung AC/DC: AC-Betrieb

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Gesamtpreis: $79.27

Stückpreis: $79.27

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Bestseller

▲

Mehr Infos

▲

Allgemeine Spezifikation

Produktname

Eaton Moeller® series DILMP 4-poliger Leistungsschütz

Katalognummer

199300

Produkt Länge/Tiefe

115 mm

Produkthöhe

85 mm

Produktbreite

61 mm

Produktgewicht

0.542 kg

Zertifikat(e)

VDE 0660
IEC/EN 60947

Kataloghinweise

Auch gemäß AC-3e getestet.

EAN

4015081973842

Modellcode

DILMP32-11(110V50HZ,120V60HZ)-PI

Merkmale und Funktionen

Ausstattung:

Spiegelkontakt

Anzahl der Pole

4-polig

Allgemein

Anwendung

Leistungsschütze für 4-polige Stromverbraucher

Schutzart

IP20

Lebensdauer, mechanisch

10.000.000 Schaltvorgänge (AC-betätigt)

Verbindung

Push-In Klemmen

Betriebsfrequenz

5000 mechanische Schaltspiele/h (AC-betätigt)

Überspannungskategorie

III

Verschmutzungsgrad

Produktkategorie

Schütze

Schutz

Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)

Bemessungsstoßspannungsfestigkeit (Uimp)

8000 V AC

Reststrom

1 mA (bei Ansteuerung von A1 - A2 aus der Elektronik bei 0-Signal)

Widerstand je Pol

2.7 mΩ

Betriebsklasse

AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen
AC-3: Käfigläufermotoren: Starten, Ausschalten während des Laufens

Umgebungsbedingungen, Mechanik

Schockfestigkeit

7 g, S-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
10 g, S-Hauptkontakt, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö-Hilfsschalter, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min

-25 °C

Umgebungsbetriebstemperatur – max

60 °C

Umgebungsbetriebstemperatur (gekapselt) – min

-25 °C

Umgebungsbetriebstemperatur (gekapselt) – max

40 °C

Umgebungstemperatur Lagerung - min

-40 °C

Umgebungstemperatur Lagerung - max

80 °C

Klimafestigkeit

Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Elektromagnetische Verträglichkeit

Störfestigkeit

Entspricht EN 60947-1

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)

1 x (1 - 6) mm², Hauptleiter
2 x (1 - 4) mm², Hauptleiter
2 x (0,5 - 1,5) mm², Steuerstromleitungen
1 x (0,5 - 2,5) mm², Steuerstromleitungen

Anschlusskapazität (feindrähtig)

1 x (1 - 10) mm², Hauptleiter
2 x (1 - 6) mm², Hauptleiter
1 x (0,5 - 2,5) mm², Steuerstromleitungen
2 x (0,5 - 2,5) mm², Steuerstromleitungen

Anschlusskapazität (fest)

2 x (0,5 - 2,5) mm², Steuerstromleitungen
1 x (1 - 6) mm², Hauptleiter
2 x (1 - 6) mm², Hauptleiter
1 x (0,5 - 2,5) mm², Steuerstromleitungen

Anschlusskapazität (ein-/mehrdrähtig AWG)

18 - 8, Hauptleiter
20 - 14, Steuerstromleitungen

Abisolierlänge (Hauptleiter)

12 mm

Abisolierlänge (Hilfsleiter)

10 mm

Schraubendrehergröße

3 x 0,5 mm, Anschlussschraube

Bemessungswerte

Bemessungsausschaltvermögen bei 220/230 V

180 A

Bemessungsausschaltvermögen bei 380/400 V

180 A

Bemessungsausschaltvermögen bei 500 V

180 A

Bemessungsausschaltvermögen bei 660/690 V

120 A

Bemessungsbetriebsstrom (le) bei AC-1, 380 V, 400 V, 415 V

32 A

Bemessungsbetriebsstrom (le) bei AC-3, 220 V, 230 V, 240 V

18 A

Bemessungsbetriebsstrom (le) bei AC-3, 380 V, 400 V, 415 V

18 A

Bemessungsbetriebsstrom (le) bei AC-3, 440 V

18 A

Bemessungsbetriebsstrom (le) bei AC-3, 500 V

18 A

Bemessungsbetriebsstrom (le) bei AC-3, 660 V, 690 V

12 A

Bemessungsbetriebsstrom (le) bei DC-1, 60 V

32 A

Bemessungsbetriebsstrom (le) bei DC-1, 110 V

32 A

Bemessungsbetriebsstrom (le) bei DC-1, 220 V

32 A

Bemessungsisolationsspan. (Ui)

690 V

Bemessungseinschaltvermögen bis 690 V (cos Phi zu IEC/EN 60947)

238 A

Bemessungsbetriebsleistung bei AC-1, 220/230 V, 50 Hz

12 kW

Bemessungsbetriebsleistung bei AC-1, 240 V, 50 Hz

13 kW

Bemessungsbetriebsleistung bei AC-1, 380/400 V, 50 Hz

20 kW

Bem.betriebsleistg bei AC-1, 415 V, 50 Hz

22 kW

Bemessungsbetriebsleistung bei AC-1, 440 V, 50 Hz

23 kW

Bem.betriebsleistg bei AC-1, 500 V, 50 Hz

26 kW

Bemessungsbetriebsleistung bei AC-1, 690 V, 50 Hz

35 kW

Bem.betriebsleistg bei AC-3, 240 V, 50 Hz

5.5 kW

Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz

7.5 kW

Bem.betriebsleistg bei AC-3, 415 V, 50 Hz

10 kW

Bemessungsbetriebsspannung (Ue) bei AC - max

690 V

Kurzschlussfestigkeit

Bemess.kurzschlussstrom (einf. Bemess.)

125 A max. CB, SCCR (UL/CSA)
125 A, max. Sicherung, SCCR (UL/CSA)
5 kA, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 480 V)

100 kA, Sicherung, SCCR (UL/CSA)
65 kA, CB, SCCR (UL/CSA)
32 A, max. CB, SCCR (UL/CSA)
70 A, Klasse J, max. Sicherung, SCCR (UL/CSA)

Bemessungskurzschlussstrom (hoher Fehlerstrom bei 600 V)

100 kA, Sicherung, SCCR (UL/CSA)
100 A, Klasse J, max. Sicherung, SCCR (UL/CSA)

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 400 V

63 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 1) bei 690 V

16 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 400 V

35 A gG/gL

Bemessungsdaten Kurzschlussschutz (Zuordnungsart 2) bei 690 V

35 A gG/gL

Konvention. therm. Strom ith

Konvention. therm. Strom ith (1-polig, gekaps.)

76 A

Konvention. therm. Strom ith (3-polig, gekaps.)

27 A

Konvention. therm. Strom ith b. 55°C (3-polig, off.)

29 A

Konvention. therm. Strom ith der Hptkontakte (1-polig, offen)

84 A

Schaltvermögen

Schaltvermögen (Hauptkontakte, allgemeine Anwendung)

35 A, Maximale Motorleistung (UL/CSA)

Schaltvermögen (Hilfskontakte, allgemeine Anwendung)

1 A, 250 VDC, (UL/CSA)
10 A, 600 VAC, (UL/CSA)

Magnetsystem

Lichtbogenzeit

10 ms

Abfallspannung

AC-betätigt: 0,6 - 0,4 x UC, AC-betätigt

Einschaltdauer

100 %

Anzugsspannung

0,85 - 1,1 V AC/DC x Us
0,8 - 1,1 V AC x Uc

Leistungsaufnahme, Anzug, 50 Hz

50 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us

Leistungsaufnahme, Anzug, 60 Hz

50 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us
40 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us, bei 60 Hz

Leistungsaufnahme, Halteleistung, 50 Hz

2,1 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us

Leistungsaufnahme, Halteleistung, 60 Hz

8 VA, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us, bei 60 Hz
2,1 W, Doppelfrequenzspule in kaltem Zustand und 1,0 x Us

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min

110 V

Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max

110 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min

120 V

Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max

120 V

Bemessungssteuerspeisespannung (Us) bei DC - min

0 V

Bemessungssteuerspeisespannung (Us) bei DC - max

0 V

Schaltzeit (AC-betätigt, Schließer, Schließzeit) - min

16 ms

Schaltzeit (AC-betätigt, Schließer, Schließzeit) - max

22 ms

Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - min

8 ms

Schaltzeit (AC-betätigt, Schließer, Öffnungszeit) - max

14 ms

Bemessungsbetriebsleistung

Zugeor. Motorleist. b. 115/120 V, 60 Hz, 1-phasig

2 HP

Zugeordnete Motorleistung bei 200/208 V, 60 Hz, 3-phasig

7.5 HP

Zugeordnete Motorleistung bei 230/240 V, 60 Hz, 1-phasig

5 HP

Zugeor. Motorleist. b. 230/240 V, 60 Hz, 3-phasig

10 HP

Zugeordnete Motorleistung bei 460/480 V, 60 Hz, 3-phasig

15 HP

Zugeordnete Motorleistung bei 575/600 V, 60 Hzm 3-phasig

20 HP

Kommunikation

Anbindung an SmartWire-DT

Nein

Ansprechpartner

Anzahl der Kontakte (Öffner)

Anzahl der Kontakte (Schließer)

Anzahl der Hilfskontakte (Öffner)

Anzahl Hilfskontakte (Schließer)

Arbeitssicherheit

Sichere Trng

400 V AC, Zwischen den Kontakten, Entspricht EN 61140
400 V AC, Zwischen Spule und Kontakten, Entspricht EN 61140

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid

5.28 W

Verlustleistungskapazität Pdiss

0 W

Verlustleistung pro Pol, stromabhängig, Pvid

1.76 W

Statische Verlustleistung, stromunabhängig PVS

2.1 W

10.2.2 Korrosionsbeständigkeit
