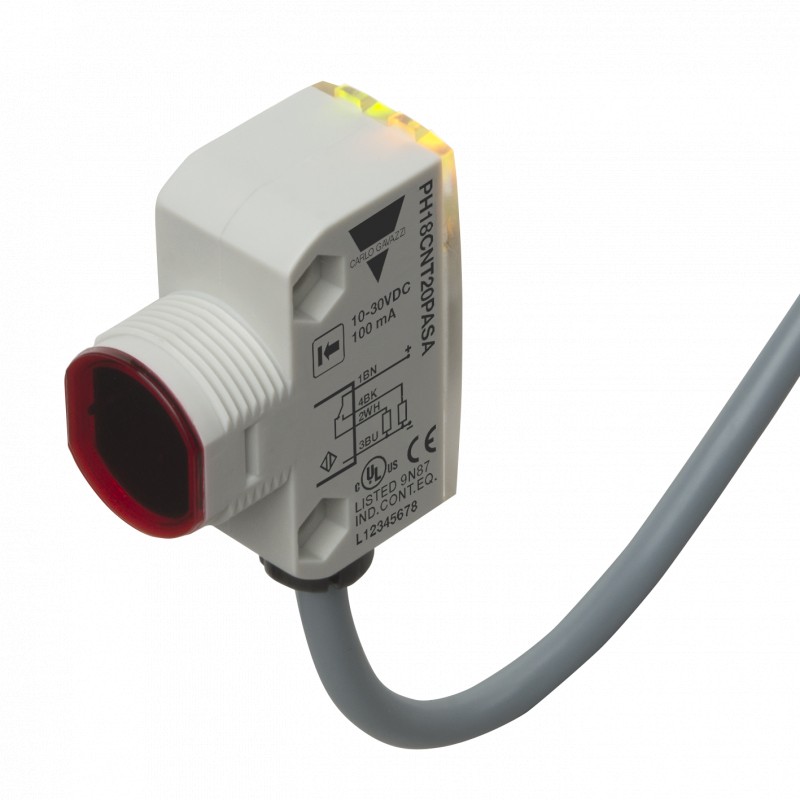

PH18CNT20PASA CARLO GAVAZZI Barrera SYSTEM BOX M18 Platz SCOPE 6 ... 20 m DC PNP Ausgangsanschlusskabel Mat.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PH18CNT20PASA CARLO GAVAZZI Barrera SYSTEM BOX M18 Platz SCOPE 6 ... 20 m DC PNP Ausgangsanschlusskabel Mat..

PH18CNT20PASA

CARLO GAVAZZI

Verfügbar

Schiff am heute

Barrera SYSTEM BOX M18 Platz SCOPE 6 ... 20 m DC PNP Ausgangsanschlusskabel Material Kunststoff Andere M18 Box-Programm 20 m (21 x 15 x 35 mm) MATERIAL ABS 035N000

Mehr Infos


Lichtschranken Optische Sensoren

Sensors

Optoelektrische Sensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

Menge Preis
1+$76.19
4+$70.27
7+$68.60
10+$67.70
13+$67.23
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Photoelektrischer Sensor
Einweglichtschranke
Typ PH18CNT…, Gleichspannung
• Miniaturlichtschranke
• Reichweite: 20 m
• Empfindlichkeit mittels Potentiometer einstellbar
• Moduliertes Infrarotlicht 850 nm
• Versorgungsspannung: 10 bis 30 V Gleichspannung
• Ausgang: 100 mA, NPN oder PNP, Hell- und Dunkel- schaltung
• Schutzart IP67, IP69K
• LED-Anzeige für Schaltausgang, Betriebsspannung EIN
und Signalstabilitat
• Schutz gegen Verpolung, Kurzschluss und Transienten
• Kabel-, Stecker- und Pigtail Versionen
• Hervorragende EMV-Eigenschaften
Produktbeschreibung
Bestellschlüssel
PH18CNT20PAM1SA
Die preisgOnstigen Einweg- lichtschranken der Serie PH18CNT im kompakten rechteckigen ASS Gehause mit M18 Montagegewinde eignen sich besonders fOr Anwendungen, bei denen kleine Abmessungen und eine hohe Messgenauigkeit gefor-
dert wird. Die Schaltaus- gangsfunktion ( PNP oder NPN ) ist voreingestellt, wahrend bei allen Typen die Schaltart Hell- oder Dunkel- schaltung zur VerfOgung steht. Der Schaltabstand kann mit einem Potentiometer eingestellt werden.
Typ Gehausebauform GehausegroBe Gehausematerial axialer Gehausetyp Detektionsprinzip Schaltabstand Ausgangstyp Schaltart Anschlusstyp
Empfindlichkeitseinstellung
Typenwahl
Gehausebauform Abstand Anschluss Bestellnr. Bestellnr. Empfanger Bestellnr. Empfanger
Sn Sender NPN PNP
Hell- und Dunkelschaltung Hell- und Dunkelschaltung
Rechteckig mit M18 Gewinde 20 m Kabel PH 18 CNT 20 PH 18 CNT 20 NASA PH 18 CNT 20 PASA Rechteckig mit M18 Gewinde 20 m Stecker PH 18 CNT 20M1 PH 18 CNT 20 NAM1SA PH 18 CNT 20 PAM1SA Rechteckig mit M18 Gewinde 20 m Pigtail M12 PH 18 CNT 20T1 PH 18 CNT 20 NAT1SA PH 18 CNT 20 PAT1SA
Spezifikationen Empfänger nach EN60947-5-2
Nennschaltabstand (Sn) Sis zu 20 m
Blindbereich 0 mm
Einstellung Schaltabstand mit Potenziometer einstellbar
Elektrischer Einstellbereich
am Poti 210°
Mechanischer Einstellbereich
am Poti 240°
Einstellungsbereich 1 - 20 m
Temperaturdrift ≤ 0.2%/ºC
Hysterese (H)
(Differenzweg) ≤ 20%
Nennbetriebsspannung (US ) 10 bis 30 V Gleichspannung
(inklusive Restwelligkeit)
Restwelligkeit (Urpp ) ≤ 10%
Ausgangsstrom
Kontinuierlich (Ie) ≤ 100 mA
Kurzzeitig (I) ≤ 100 mA
(max. Lastkapazitat 100 nF)
Leerlaufstrom (Io) ≤ 15 mA bei 24 V
Gleichspannung
Mindestlaststrom (Im) 0.5 mA
Sperrstrom (Ir ) ≤ 100 µA
Spannungsabfall (Ud ) ≤ 2,0 V Gleichspannung
bei 100 mA
Schutz Kurzschluss, Verpolung und
Transienten
Abstrahlwinkel ± 4º Umgebungslicht 30.000 lux. GlOhlampe Schaltfrequenz 500 Hz
Ansprechzeit
AUS-EIN (tON) ≤ 1,0 ms
EIN-AUS (tOFF ) ≤ 1,0 ms
Einschaltverzogerung (tv) ≤ 200 ms
Ausgangsfunktion
Typ NPN oder PNP
Schaltart Hell- und Dunkelschaltung
Funktionsanzeige
Schaltausgang EIN LED, gelb
Signalstabilitat und
Setriebsspannung EIN LED, grOn
Technische Anderungen ohne VorankOndigung vorbehalten (23.04.2013) 1
