Vergrößern

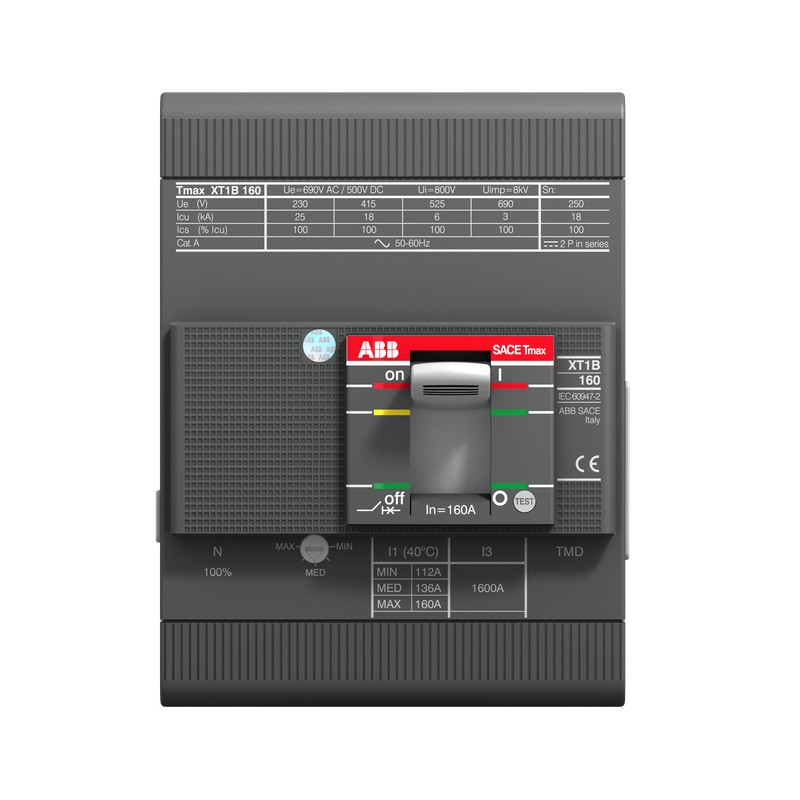

1SDA066817R1 ABB XT1B 160 TMD 80-800 4p FF
1SDA066817R1
ABB
XT1B 160 TMD 80-800 4p FF
XT1B160 TMD R80 Im800 4P F F
XT1B 160 TMD 80-800 4p F F Kompaktleistungsschalter Tmax XT1 mit vorderseit. Anschluessen
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax " > XT1
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions Label | Ja |
| Produktkreislaufwirtschaft | |
| Recyclingfähigkeitsrate | Verfahren zum Schließen von Ressourcenkreisläufen - Standard DIN EN45555 - 55.9 % |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Anweisungen zur Produktlebensdauer | 9AKK108468A2347 |
| Konzernziel für die Deponierung von Abfällen | UL 2799 Zero Waste To Landfill Validation available |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Öko Transparenz | |
| Umweltprodukterklärung – EPD | 9AKK108468A1890 |
| 9AKK108468A7793 | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Information | 9AKK108466A1424 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| SCIP | a943ed44-4235-453a-beee-ce834cf372fe Italien (IT) |
| Vereinfachtes SCIP | 0147d83e-c5d7-413e-8f24-65b8e1b6fb4d Deutschland (DE) |
| b431f35b-1f96-490a-a7c2-8a6cc22f7500 Polen (PL) | |
| 215798aa-2b02-41bd-9634-302747961651 Norwegen (NO) | |
| 4eac72ff-892f-4ff2-82d0-c21e9c520485 Finnland (FI) | |
| efe375a4-bcdf-46ce-a558-ba03c12e488c Niederlande (NL) | |
| bc484707-a31e-45e2-8375-a4605a0c4163 Deutschland (DE) | |
| b1b3e14c-e8f6-4289-b7fc-d5aab4ce816f Dänemark (DK) | |
| 60a91a61-9ead-49e6-8169-7cda04c66dcd Deutschland (DE) | |
| 0326c47c-dd79-450d-b2bd-3d90fcbbbc4c Kroatien (CR) | |
| 162f37d5-e57a-4b76-8f36-7384684e8f01 Tschechische Republik (CZ) | |
| 2e827726-64d3-4efc-87ec-22462d26739a Polen (PL) | |
| 3d3a7694-b98a-41bc-9530-b47abf21d453 Niederlande (NL) | |
| 4b35c0e4-2d12-48d0-8c90-0b8f127892f0 Niederlande (NL) | |
| 184dcce7-b47b-4d71-8c62-71cc3f45eb4e Estland (EE) | |
| ab562bd1-1c53-40ee-9227-2941b5adde00 Griechenland (GR) | |
| 0bb6b765-9c71-49a8-ad40-36690b1c84e0 Portugal (PT) | |
| 748e83e4-abf3-4533-b1ab-dfec7b8ee96b Bulgarien (BG) | |
| 21d8766a-ee24-4074-8732-011203fd325e Schweden (SE) | |
| 0f24ea69-2cc1-49f6-83a2-c35c70d09681 Polen (PL) | |
| 0714bd13-a38c-445f-b771-3b1a6bc968c7 Frankreich (FR) | |
| 0982874d-1466-4556-b90a-9b28af9b7c80 Schweden (SE) | |
| 18632971-3a27-4fe2-957a-d38b0dbc8455 Deutschland (DE) | |
| 066fc8b9-f695-4901-a8cc-fcfd4d6e6e0e Deutschland (DE) | |
| 660b252b-f02a-40ad-836d-d91f2d82d400 Frankreich (FR) | |
| 91cce256-25f2-4ed6-9157-f274842bbd7c Niederlande (NL) | |
| 083afd60-1e8b-4a2f-bf73-8058f41740fe Spanien (ES) | |
| e9ef4ee6-d181-4131-a42a-ff4646e1ee6d Niederlande (NL) | |
| Bestelldaten | |
| Lokale Bestellnummer_USCON | XT1BE4080AFF000XXX |
| E-Nummer (Finnland) | 3638190 |
| EAN | 8015644694531 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 101.6 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 70 mm |
| Nettogewicht | 1.4 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 128 mm |
| Höhe Verpackungseinheit 1 | 135 mm |
| Länge Verpackungseinheit 1 | 143 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.448 kg |
| EAN Verpackungseinheit 1 | 8015644694531 |
| Weitere Informationen | |
| Anschließbar an Leistungsschalter Typ | Energieverteilung |
| Anschlussmöglichkeit-Hauptstromkreis | Sammelschiene 45.5 ... 80 mm² |
| Stromart | AC/DC |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 8000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 25000 Zyklen | |
| Anzahl Pole | 4 |
| Ausschaltzeit | CB mit SOR 15 ms |
| CB mit UVR 15 ms | |
| Bestellmenge | 1 Stück |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4.8 W |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Bemessungsstrom (In) | 80 A |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsspannung (Ur) | 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsauslösestrom der unverzögerten Auslösung (Ii) | 800 A |
| Bemessungsisolationsspannung (Ui) | 800 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 500 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 25 kA |
| (230 V AC) 25 kA | |
| (240 V AC) 25 kA | |
| (380 V AC) 18 kA | |
| (415 V AC) 18 kA | |
| (440 V AC) 11.25 kA | |
| (500 V AC) 8 kA | |
| (525 V AC) 6 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2-polig in Reihe 18 kA | |
| (500 V DC) 3-polig in Reihe 18 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 25 kA |
| (230 V AC) 25 kA | |
| (240 V AC) 25 kA | |
| (380 V AC) 18 kA | |
| (415 V AC) 18 kA | |
| (440 V AC) 15 kA | |
| (500 V AC) 8 kA | |
| (525 V AC) 6 kA | |
| (690 V AC) 3 kA | |
| (250 V DC) 2-polig in Reihe 18 kA | |
| (500 V DC) 3-polig in Reihe 18 kA | |
| Bemessungsdauerstrom (Iu) | 160 A |
| Empfohlener Schraubendreher | Hauptstromkreis M6 |
| Auslöser | TMD |
| Auslösertyp | thermomagnetisch |
| Einstellbereich | 56...80 A |
| Kurzschlussfestigkeit | B |
| Normen | IEC60947-2 |
| Produktvariante | XT1 |
| Klemmenanschlussart | vorderseitig |
| Anschlussart | Bolzen |
| Anzugsdrehmoment | 6 N·m |
| Version | F |
| CAD Maßzeichnung | 1SDH001295R0080 |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK106713A5532 |
| GL Zertifikat | 1SDL000163R0103 |
| LR Zertifikat | 1SDL000163R0100 |
| UL Zertifikat | No certification needed |
| VDE Zertifikat | No certification needed |
| Maßzeichnung | 1SDH000719R0100 |
| Mechanische Zeichnungen | 1SDH000719R0100 |
| Verdrahtungsplan | 1SDM000068R0001 |
| Montage- und Betriebsanleitung | 1SDH000719R0001 |
| Klassifizierungen | |
| ETIM 7 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 8 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| XT1B 160 TMD 80-800 4p F F - ABB - XT1B160 - 1SDA066817R1 | 89 Kbytes |
|
| XT1B160 1SDA066817R1 ABB XT1B 160 TMD 80-800 4p FF | 77 Kbytes |
|
