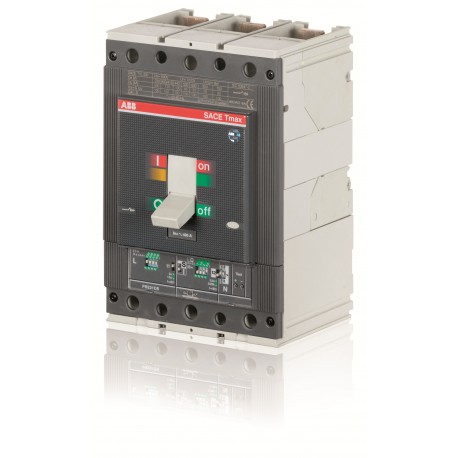

1SDA063477R1 ABB T5L400 PR221DS-LS / I In320 3p FFC 1000VAC
1SDA063477R1
ABB
T5L400 PR221DS-LS / I In320 3p FFC 1000VAC
T5L400 PR221DS LS/I R320 3P F FC 1000V
T5L400 PR221DS-LS/I In320 3p FFC 1000V AC Kompakter Leistungsschalter Tmax T5 mit vorderseit. Anschl. f. Kupferkabel
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Geformte Fall " Isomax - Tmax " > T5
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | fc3c46f2-51fb-4818-899e-1b6603296a6c Italien (IT) |
| Vereinfachtes SCIP | 72830e32-e4fe-4ce6-8325-e5873c281083 Portugal (PT) |
| 5bed9d08-f62a-466a-8532-7bc61ff725b6 Belgien (BE) | |
| 56a5cbf2-98dd-41dd-998a-18ff558fb31f Spanien (ES) | |
| 1e46b1f5-e7e6-403b-a4ee-8c1978889000 Ungarn (HU) | |
| a8ba1427-84bf-4182-8f8f-87f42fda1069 Frankreich (FR) | |
| 2c521258-ac12-4b01-b624-5cb372e44072 Deutschland (DE) | |
| 68dc0689-3cae-4122-9e48-d087d522daf6 Dänemark (DK) | |
| bb93ea4e-c41a-4062-b746-b8060a1abbeb Schweden (SE) | |
| e8f3bbbf-94b3-432b-8647-65b3b098ff00 Deutschland (DE) | |
| e6662616-d0b1-4aee-89f6-95b0c72594ed Kroatien (CR) | |
| 58edce84-51be-4a84-8da1-3c170a3274a8 Deutschland (DE) | |
| c8496044-6b5c-4988-9da8-6b5cebda273e Belgien (BE) | |
| d3ec637c-d4e0-4588-ae91-476c51e9c763 Griechenland (GR) | |
| cb32d770-c06e-4c0a-9573-9aeec209e80d Deutschland (DE) | |
| 1de55437-d1de-40a6-ad48-95f080cacf31 Frankreich (FR) | |
| 4888d4c1-3ea3-4300-81cc-b1f4b0077218 Estland (EE) | |
| 65e12101-5b9d-4506-ac3c-08ddfff02e79 Niederlande (NL) | |
| 5a9caa25-aecb-485c-a2da-fad93ce46a0a Finnland (FI) | |
| 596dff60-bcaf-4117-8c77-d2a3e79ff883 Ungarn (HU) | |
| 30c535a7-7272-47ff-b853-091c87c8039c Polen (PL) | |
| e3e7e76b-05f3-45ac-b9e5-826a143eee71 Polen (PL) | |
| b384e782-5ff9-41bb-970e-a77ea992089c Polen (PL) | |
| 560fa0be-ffcc-4c5b-816a-0e97ecfbd445 Bulgarien (BG) | |
| d08b0a24-b9ce-4ab6-8917-2cf92b383bf2 Norwegen (NO) | |
| 4b28b8e1-892f-49f8-96ba-f888e3f45929 Schweden (SE) | |
| 624d2151-2f21-407c-b1bb-6aeb1b3880df Deutschland (DE) | |
| 826363f8-f2d2-467e-8828-163ee1bdb6dc Tschechische Republik (CZ) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A1056 |
| 9AKK108467A6707 | |
| Bestelldaten | |
| EAN | 8015644660291 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 140 mm |
| Höhe (Netto-Abmessung) | 205 mm |
| Tiefe (Netto-Abmessung) | 103.5 mm |
| Nettogewicht | 5.1 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 248 mm |
| Höhe Verpackungseinheit 1 | 240 mm |
| Länge Verpackungseinheit 1 | 285 mm |
| Bruttogewicht Verpackungseinheit 1 | 5.1 kg |
| EAN Verpackungseinheit 1 | 8015644660291 |
| Weitere Informationen | |
| Baureihe | SACE Tmax T |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CB (Komplettgerät Schalteinheit + Schutzauslöser) |
| Geeignet für | T5 |
| Geeignet für Produktklasse | Kompaktleistungsschalter |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 7000 Zyklen |
| 60 Schaltspiele/Std | |
| Mechanische Lebensdauer | 20000 Zyklen |
| 120 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 10.6 W |
| Bemessungsstrom (In) | 320 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 1000 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (1000 V AC) 10 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 5 kA |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (1000 V AC) 12 kA |
| Bemessungsdauerstrom (Iu) | 400 A |
| Auslöser | PR221DS-LS/I |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | L |
| Normen | IEC |
| Produktvariante | T5 |
| Klemmenanschlussart | fester Leistungsschalter |
| vorderseitiger Kabelanschluss (Cu) | |
| Maximale Testspannung (Utest) | 3500 V |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 9AKK107991A5458 |
| Konformitätserklärung - CE | 9AKK106713A5539 |
| Montage- und Betriebsanleitung | 1SDH000458R0001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39121100 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsdauerstrom Iu (EF001389) | 320 A |
| Bemessungsspannung (EF003977) | 1000 V |
| Überlastauslöser Stromeinstellung (EF002336) | 128.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) | 320 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) | 320 A |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
| T5L400 PR221DS-LS/I In320 3p FFC 1000VAC - ABB - T5L400 1000V - 1SDA063477R1 | 88 Kbytes |
|
| T5L400 1000V 1SDA063477R1 ABB T5L400 PR221DS-LS / I In320 3p FFC 1000VAC | 73 Kbytes |
|
