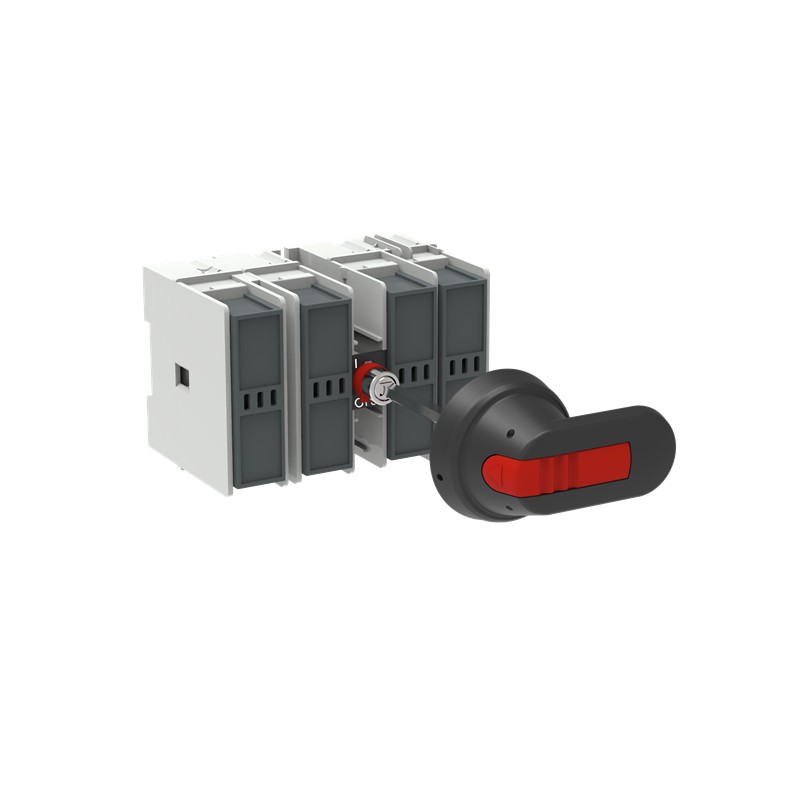

1SCA108889R1001 ABB Schalter sicherung OS32FF2214N1-2
1SCA108889R1001
ABB
Schalter sicherung OS32FF2214N1-2
Sicherungsschalter OS32FF2214N1-2
OS32FF2214N1-2 SWITCH FUSE
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Umweltprodukterklärung - EPD | 1SCC311204D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311030M0202 |
| Umweltprodukterklärung - EPD | 1SCC311204D0201 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Litauen (LT) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 234 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 0.79 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 130 mm |
| Länge Verpackungseinheit 1 | 234 mm |
| Höhe Verpackungseinheit 1 | 130 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.9 kg |
| EAN Verpackungseinheit 1 | 6417019421650 |
| Technische Daten | |
| Anschlussmöglichkeit | mehrdrähtig 0.75 … 10 mm² |
| flexibel 0.75 … 10 mm² | |
| Sicherungsgröße | 14x51 |
| Sicherungsart | NFC |
| Montageart | Base mounting |
| Anzahl Pole | 4P |
| Betriebsart | Frontbedienung |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 2 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (690 V AC) 80 kA |
| Bemessungsstrom (In) | (Hauptstromkreis) 32 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hauptstromkreis 12 kV |
| Bemessungsbetriebsstrom AC-21A (Ie) | (380 / 400 V) 32 A |
| (500 V AC) 32 A | |
| (690 V AC) 32 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 32 A |
| (500 V) 32 A | |
| (690 V) 32 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 32 A |
| (500 V) 32 A | |
| (690 V) 32 A | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 1 kA |
| Empfohlener Schraubendreher | Hauptstromkreis Steckplatz |
| Normen | IEC 60947-3 |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 1.5 … 2 N·m |
| Abisolierlänge | Hauptstromkreis 12...14 mm |
| Hauptstromkreis 0.47…0.55 in | |
| Technische Daten UL/CSA | |
| Abisolierlänge | Hauptstromkreis 12...14 mm |
| Hauptstromkreis 0.47…0.55 in | |
| Empfohlener Schraubendreher | Hauptstromkreis Steckplatz |
| Anzugsdrehmoment | 1.5 … 2 N·m |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | No certification needed |
| Konformitätserklärung - CE | 1SCC311129D2702 |
| DNV GL Zertifikat | 1SCC311125D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 1 kA |
| Geeignet für Sicherungseinsätze (EF006692) | 14x51 mm |
| Polzahl (EF001391) | 4 |
| Anschlussart Hauptstromkreis (EF006819) | Schraubanschluss |
| Kabeleinführung (EF000537) | sonstige |
| Mit Steckverbindern bestückt (EF011696) | Ja |
| Geeignet für Bodenbefestigung (EF007243) | Nein |
| Geeignet für Frontbefestigung (EF007246) | Nein |
| Geeignet für Sammelschienenaufbau (EF007259) | Ja |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
