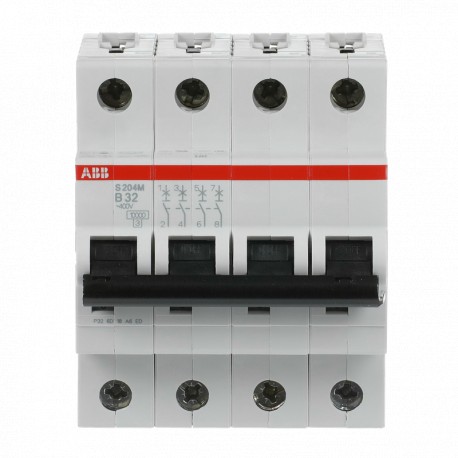

S204M-B32 2CDS274001R0325 ABB Leitungsschutzschalter S200M 4P B 32 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

S204M-B32 2CDS274001R0325 ABB Leitungsschutzschalter S200M 4P B 32 A

S204M-B32

2CDS274001R0325

ABB

Verfügbar

Schiff am heute

Leitungsschutzschalter - S200M - 4P - B - 32 A

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Industriell

S200M

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Menge Preis
1+$149.51
2+$144.36
3+$141.89
4+$140.35
6+$138.80
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



System pro M compact S200M Miniatur-Leistungsschalter mit Strombegrenzung. Sie haben zwei verschiedene stolpern Mechanismen, die verzögerte thermische Auslösung Mechanismus für überlastschutz und elektromechanischen Mechanismus für die Auslösung Kurzschluss-Schutz. Sie sind erhältlich in verschiedenen Merkmalen (B,C,D,K,Z), Konfigurationen (1P,1P+N,2P,3P,3P+N,4P), Ausschaltvermögen (bis zu 10 kA bei 230/400 V AC) und Bemessungs-Ströme (bis 63A). Alle MCBs der Produktpalette S200M entsprechen der IEC/EN 60898-1 und IEC/EN 609 47-2, so dass die Nutzung für Wohn -, gewerbliche und industrielle Anwendungen. Boden-Montage-Hilfsschalter montiert werden kann auf S200M sparen 50% Platz.

+

Zubehör

Show-Zubehör-Bilder

VorherigeWeiter
BezeichnerGebenBeschreibungMengeMengeneinheit
2CCA880100R0001
CMS-100PSSensor 18mm, 80A AC, DC, TRMS, Halterung für pro M compact & SMISSLINE1Stück
2CCA880101R0001
CMS-101PSSensors 18mm, 40A AC, DC, TRMS, Halterung für pro M compact & SMISSLINE1Stück
2CCA880102R0001
CMS-102PSSensors 18mm, 20A, AC, DC, TRMS, Halterung für pro M compact & SMISSLINE1Stück
2CDS200909R0001
S2C-A1S2C-A1 - Shunt-Trip1Stück
2CDS200909R0002
S2C-A2S2C-A2 - Shunt-Trip1Stück
2CDS200912R0001
S2C-H6RS2C-H6R - Hilfsschalter1Stück
2CDS200918R0001
S2C-NTS2C-NT - Hand-Neutral Betrieben1Stück
2CDS200922R0001
S2C-S/H6RS2C-S/H6R - Signal - / Hilfsschalter1Stück
2CDS200936R0001
S2C-H11LS2C-H11L - Hilfsschalter1Stück
2CDS200936R0002
S2C-H20LS2C-H20L - Hilfsschalter1Stück
2CDS200936R0003
S2C-H02LS2C-H02L - Hilfsschalter1Stück
2CDS200946R0001
S2C-H6-11RS2C-H6-11R - Hilfsschalter1Stück
2CDS200946R0002
S2C-H6-20RS2C-H6-20R - Hilfsschalter1Stück
2CDS200946R0003
S2C-H6-02RS2C-H6-02R - Hilfsschalter1Stück
2CDS200970R0001
S2C-H01S2C-H01 - Hilfsschalter1Stück
2CDS200970R0002
S2C-H10S2C-H10 - Hilfsschalter1Stück
2CSS200911R0001
S2C-UA 12 DCS2C-UA 12 DC - Unterspannungsauslöser1Stück
2CSS200911R0002
S2C-UA 24 ACS2C-UA 24 AC - Unterspannungsauslöser1Stück
2CSS200911R0003
S2C-UA-48 ACS2C-UA-48 AC - Unterspannungsauslöser1Stück
2CSS200911R0004
S2C-UA 110 ACS2C-UA 110 AC - Unterspannungsauslöser1Stück
2CSS200911R0005
S2C-UA 230 ACS2C-UA 230 AC - Unterspannungsauslöser1Stück
2CSS200911R0006
S2C-UA 400 ACS2C-UA 400 AC - Unterspannungsauslöser1Stück
2CSS200911R0007
S2C-UA 24 DCS2C-UA 24 DC - Unterspannungsauslöser1Stück
2CSS200911R0008
S2C-UA-48 DCS2C-UA-48 DC - Unterspannungsauslöser1Stück
2CSS200911R0009
S2C-UA-110 DCS2C-UA 110 DC - Unterspannungsauslöser1Stück
2CSS200911R0010
S2C-UA 230 DC - UnterspannungsauslöserS2C-UA 230 DC1Stück
2CSS200998R0001
S2C-BP Mechanisches auslösegerätS2C-BP1Stück
2CSS200999R0001
S2C-EST - Plug-in-BasisS2C-EST1Stück
2CSS201997R0013
S2C-CM1 - Motor BedienteilS2C-CM11Stück
2CSS203997R0013
S2C-CM2/3S2C-CM2/3 - Motor Bedienteil1Stück
2CSS204997R0013
S2C-CM4 - Motor BedienteilS2C-CM41Stück
GHS2001901R0003
S2C-DHS2C-DH - Mechanisches Zubehör1Stück

Bestellen

  • EAN:
    4016779549882
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85362010

Abmessungen

  • Produkt Netto-Breite:
    70mm
  • Produkt Netto Tiefe:
    69mm
  • Produkt Netto-Höhe:
    88mm
  • Produkt-Netto-Gewicht:
    0.5kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    92 mm
  • Paket Level 1 Länge:
    78 mm
  • Paket Level 1 Höhe:
    80 mm
  • Paket Level 1 Brutto-Gewicht:
    0.51 kg
  • Paket Level 1-EAN:
    4016779606578
  • Paket Level-2-Einheiten:
    24 Stück
  • Paket Level 2 Breite:
    275 mm
  • Paket Level 2 Länge:
    400 mm
  • Paket Ebene 2 Height:
    210 mm
  • Paket Level 2 Brutto-Gewicht:
    14.44 kg
  • Paket Level 2-EAN:
    4016779979979

Umwelt

  • Umgebungstemperatur:
    Betrieb -25 ... +55 °C
    Lagerung -40 ... +70 °C
  • Schock-acc. IEC 60068-2-27:
    25g / 2 Schocks / 13 ms
  • Widerstand gegen Vibrationen acc. IEC 60068-2-6:
    5 G, 20 Zyklen 5 ... 150 ... 5 Hz mit einer Last von 0,8 In
  • Umgebungsbedingungen:
    28 Zyklen
    mit 55 °C / 90-96 %
    und 25 °C / 95-100 %
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische

  • Standards:
    IEC/EN 60898-1
    IEC/EN 60947-2
  • Anzahl der Pole:
    4
  • Auslösekennlinie:
    B
  • Nennstrom (Ichn):
    32 A
  • Bemessungs-Spannung:
    acc. IEC 60898-1 AC 400 V
    acc. IEC 60947-2 440 V AC
  • Verlustleistung:
    14.8 W
    bei Nenn-Betriebsbedingungen pro Pol 3,7 W
  • Bemessungsisolationsspannung (Uich):
    acc. toIEC/EN 60664-1 440 V
  • Operative Spannung:
    Maximal (Inkl. Toleranz) 440 V AC
    Mindestens 12 V AC / 12 V DC
  • Bemessungs-Frequenz (f):
    50 Hz
    60 Hz
  • Bemessungs-Kurzschluss-Kapazität (Ichcn):
    10 kA
  • Rated Ultimate Short-Circuit Breaking Capacity (Ichcu):
    15 kA
  • Rated Service-Kurzschluss-Ausschaltvermögen (Ics):
    11.25 kA
  • Energy Limiting Class:
    3
  • Überspannungskategorie:
    III
  • Verschmutzungsgrad:
    3
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    4 kV
    (Von 6,2 kV bei NN)
    (5.0 kV bei 2000 m)
  • Dielektrische Prüfspannung:
    50 / 60 Hz, 1 min: 2 kV
  • Gehäuse Material:
    Isolierung der Gruppe II, RAL 7035
  • Antrieb Typ:
    Isolierung der Gruppe II, schwarz, plombierbar
  • Kontakt Stellungsanzeige:
    Rot ON / Grün OFF
  • Schutzart:
    IP20
  • Bemerkungen:
    IP40 in Gehäuse mit Deckel
  • Elektrische Lebensdauer:
    20000 AC-Zyklus
    10000 AC-Zyklus
  • Mechanische Ausdauer:
    20000 Zyklus
  • Terminal-Typ:
    Schraubklemmen
  • Schraubklemmen:
    Failsafe-Bi-direktionale-Zylinder-lift-Terminal
  • Anschluss-Kapazität:
    Sammelschiene 10 / 10 mm2
    Flexibel mit Aderendhülse 0,75 bis 25 mm2
    Flexibel 0,75 bis 25 mm2
    Starre von 0,75 ... 35 mm2
    Gestrandet von 0,75 ... 35 mm2
  • Anzugsmoment:
    2 N·m
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Montage auf DIN-Schiene:
    Hutschienen TH35-7,5 (35 x 7,5 mm Hutschiene) acc. IEC 60715
    TH35-15 (35 x 15 mm Montage-Schiene) gem. IEC 60715
  • Einbaulage:
    Jeder

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    480Y / 277 V AC
  • Anschluss Kapazität nach UL/CSA:
    Stromschiene 14 ... 8 AWG
    Dirigent 14 ... 4 AWG
  • Anzugsdrehmoment UL/CSA:
    18 in·lb
  • Unterbrechen Rating acc. zu UL1077:
    (AC) 6 kA
    (DC) 10 kA

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • eClass:
    7.0 27141901
  • ETIM 4:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 5:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • Objekt-Classification Code:
    F
  • UNSPSC:
    39121614

Datasheet - PDF
