> ABB>Schütze und Überlastrelais >Contactors "A" SECRLP>1SFL497025R7211 ABB GAF185-10-11 20-60V DC-Schütz
Vorheriges Produkt Nächstes Produkt

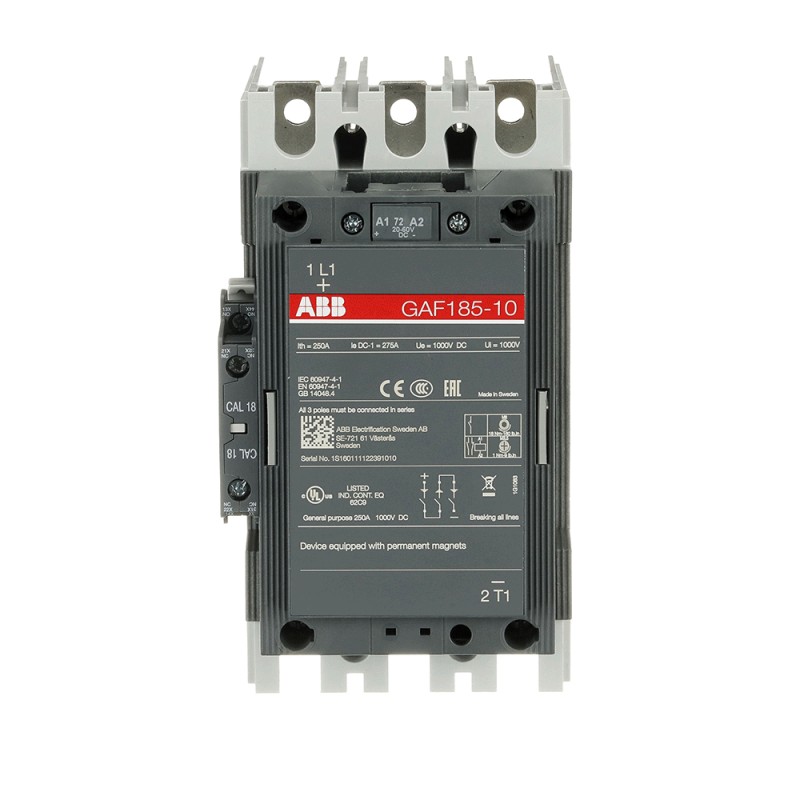

1SFL497025R7211 ABB GAF185-10-11 20-60V DC-Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL497025R7211 ABB GAF185-10-11 20-60V DC-Schütz

1SFL497025R7211

ABB

GAF185-10-11 20-60V DC-Schütz

GAF185-10-11 FORTSETZUNG 1P 1000VDC 20-60Vdc

GAF185-10-11-72 Schütz 20-60V DC 1polig zum Schalten von DC bis 1000V

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Gleichstrom

Schütze und Überlastrelais > Contactors "A" SECRLP

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC171150_EPLAN
Datenblatt, technische Information1SBC100192C0206
Montage- und Betriebsanleitung1SFC101046M0201
Abmessungen
Breite (Netto-Abmessung)111.5 mm
Tiefe (Netto-Abmessung)160 mm
Höhe (Netto-Abmessung)196 mm
Nettogewicht3 kg
Maßzeichnung53540923-7
Technische Daten
Anzahl Hauptkontakte Schließer1
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner1
Anzahl Pole1P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 275 A
Bemessungsbetriebsstrom DC-1 (Ie)(1000 V) 3-polig in Reihe, 40 °C 275 A
(1000 V) 3-polig in Reihe, 55 °C 250 A
(1000 V) 3-polig in Reihe, 70 °C 180 A
(220 V) 3-polig in Reihe, 40 °C 275 A
(220 V) 3-polig in Reihe, 55 °C 250 A
(220 V) 3-polig in Reihe, 70 °C 180 A
(400 V) 3-polig in Reihe, 40 °C 275 A
(400 V) 3-polig in Reihe, 55 °C 250 A
(400 V) 3-polig in Reihe, 70 °C 180 A
(600 V) 3-polig in Reihe, 40 °C 275 A
(600 V) 3-polig in Reihe, 55 °C 250 A
(600 V) 3-polig in Reihe, 70 °C 180 A
Bemessungsisolationsspannung (Ui)(nach UL / CSA) 1000 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 8 kV
Mechanische Lebensdauer5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 20 ... 60 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 12 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 12 V·A
Haltewert bei max. Bemessungssteuerspannung DC 2 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 430 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 430 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 500 V·A
Verlustleistungbei Bemessungsbedingungen pro Pol 16 W
Anschlussmöglichkeit-HauptstromkreisSammelschiene 24 mm²
starre Al-Leitung 25 ... 150 mm²
starre Cu-Leitung 6 ... 185 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
AnschlussmöglichkeitSammelschiene 24 mm²
starre Al-Leitung 25 ... 150 mm²
starre Cu-Leitung 6 ... 185 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
AnzugsdrehmomentHauptstromkreis 18 N·m
AnschlussartHauptstromkreis: Schiene
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 1000 V
Allgemeine Gebrauchsklasse UL/CSA(1000 V DC) 250 A
(440 V DC) 250 A
(600 V DC) 250 A
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... 70 °C
(Lagerung) -40 ... +70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27Stoßrichtung A: 5 g
Stoßrichtung B1: 5 g
Stoßrichtung B2: 5 g
Stoßrichtung C1: 5 g
Stoßrichtung C2: 5 g
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Zertifikate und Deklarationen
CB ZertifikatSEMKO_SE-66709
CQC ZertifikatCQC2012010304547007
cUL ZertifikatUL_20100927-E73397
Konformitätserklärung - CCC2020980304001543
Konformitätserklärung - CE2CMT003517
Konformitätserklärung - UKCA2CMT2020-006118
EAC Zertifikat9AKK107046A8618
UL ZulassungUL_E73397
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1178 mm
Länge Verpackungseinheit 1232 mm
Höhe Verpackungseinheit 1167 mm
Bruttogewicht Verpackungseinheit 13.6 kg
EAN Verpackungseinheit 17320500383766
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC002552 - Leistungsschütz zum Schalten von Gleichstrom
ETIM 8EC002552 - Leistungsschütz zum Schalten von Gleichstrom
ETIM 9EC002552 - Leistungsschütz zum Schalten von Gleichstrom
eClassV11.0 : 27371018
UNSPSC39121529
IDEA Granular Category Code (IGCC)4763 >> Power contactor, DC switching

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
GAF185-10-11 20-60V DC Contactor - ABB - GAF185-10-11 - 1SFL497025R7211 93 Kbytes GAF185-10-11 20-60V DC Contactor - ABB - GAF185-10-11 - 1SFL497025R7211
GAF185-10-11 1SFL497025R7211 ABB GAF185-10-11 20-60V DC-Schütz 78 Kbytes GAF185-10-11 20-60V DC Contactor - ABB - GAF185-10-11 - 1SFL497025R7211
