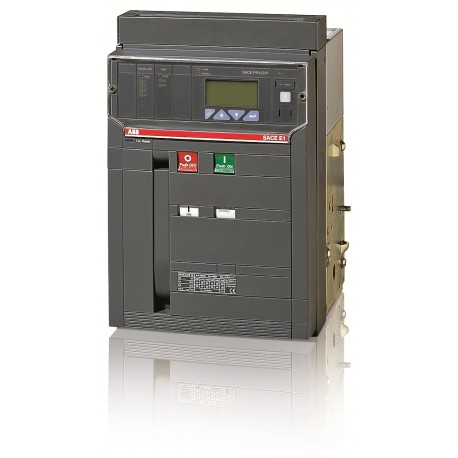

1SDA055699R1 ABB E1N 800 PR122/P-LI In 800A 3p F HR
1SDA055699R1
ABB
E1N 800 PR122/P-LI In=800A 3p F HR
E1N800 PR122/P LI 3P F HR
E1N 08 PR122-LI R0800 3P F HR Offener Leistungsschalter Emax new mit Rückseit. Waagr. Flachanschl.
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Leitungsschutzschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | Document availability on demand |
| SCIP | 237c5e55-365b-4497-831a-aa63a5212593 Italien (IT) |
| Vereinfachtes SCIP | 85e15f63-1baf-4954-a5f6-b2c08dad9f34 Tschechische Republik (CZ) |
| b3e1402b-c2c1-4715-9507-8fb93240b603 Deutschland (DE) | |
| a894321a-8ab3-419f-9634-8b67e968dd07 Dänemark (DK) | |
| 1591d46c-3fa6-4d42-88d7-bd17834110d5 Finnland (FI) | |
| 34fa7063-9769-4418-98ee-506a32e22a27 Deutschland (DE) | |
| cbd373c4-fa9a-418c-b204-3c4defdbd811 Norwegen (NO) | |
| e7254c50-9380-4515-9f19-38a37775d459 Polen (PL) | |
| c1c63e6a-bba5-4d07-aace-ca4a1544f3d5 Ungarn (HU) | |
| f0e28ecb-a0d8-4311-b40e-dbaa30bc4757 Polen (PL) | |
| a74c4193-3174-4713-b5ee-3bf57e7fd98c Deutschland (DE) | |
| 5217d31d-f94f-4fbf-9c82-930754995b21 Deutschland (DE) | |
| 7415af09-1bf1-401c-9347-40d1c75820dc Spanien (ES) | |
| 36bf6d46-a078-4a6e-838e-a1b21f50c291 Frankreich (FR) | |
| 31dfbb0d-add9-4ae3-bcfa-f491b8054a56 Ungarn (HU) | |
| 5f17744e-21ca-4397-9305-c55bc2555629 Frankreich (FR) | |
| f9597f92-7f19-4bb3-b843-9cccb456c5a0 Schweden (SE) | |
| 73170cd2-8c3f-4446-9789-0837e77fe31b Schweden (SE) | |
| 83a320ed-eaf9-4f57-8912-aa79224d8f76 Bulgarien (BG) | |
| a376e863-b6f9-4c1c-ba10-7a6d7c9aea6b Belgien (BE) | |
| 37b03fc6-40cd-4d44-9cd6-c7fe2e849c0f Estland (EE) | |
| 9874a952-b9a8-4961-b1af-af3b883451c1 Griechenland (GR) | |
| bb2bd6c3-d24b-4b93-abb8-761d21007918 Deutschland (DE) | |
| ebc4ce2c-a092-4987-9cf3-6796cc6b4c5d Polen (PL) | |
| b3061c5d-5db4-45f4-8195-3926edb0b86c Kroatien (CR) | |
| 70032e40-9dde-4c66-bb95-2f6b217fb977 Portugal (PT) | |
| 8eb526f6-2c73-4f3f-8457-5227025ddbee Belgien (BE) | |
| ec55b12d-7fc7-4690-a50b-b361f55e8487 Niederlande (NL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK10103A6076 |
| Bestelldaten | |
| EAN | 8015644570392 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 296 mm |
| Höhe (Netto-Abmessung) | 418 mm |
| Tiefe (Netto-Abmessung) | 302 mm |
| Nettogewicht | 40 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | 1 Stück |
| Breite Verpackungseinheit 1 | 515 mm |
| Höhe Verpackungseinheit 1 | 600 mm |
| Länge Verpackungseinheit 1 | 515 mm |
| Bruttogewicht Verpackungseinheit 1 | 50 kg |
| EAN Verpackungseinheit 1 | 8015644570392 |
| Weitere Informationen | |
| Baureihe | SACE Emax |
| Produktname | Offener Leistungsschalter |
| Produkttyp | Offener Leistungsschalter |
| Version | F |
| Technische Daten | |
| Stromart | AC |
| Elektrische Belastbarkeit | Ue = < 440 V 10000 Zyklen |
| Ue = 500 ... 690 V 10000 Zyklen | |
| 30 Schaltspiele/Std | |
| Mechanische Lebensdauer | 25000 Zyklen |
| 60 Schaltspiele/Std | |
| Anzahl Pole | 3P |
| Verlustleistung | 65 W |
| Bemessungsstrom (In) | 800 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom (Ie) | 800 A |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 50 kA |
| (für 3 s) 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 50 kA |
| (230 V AC) 50 kA | |
| (400 V AC) 50 kA | |
| (415 V AC) 50 kA | |
| (440 V AC) 50 kA | |
| (500 V AC) 50 kA | |
| (660 V AC) 50 kA | |
| (380 V AC) 50 kA | |
| (690 V AC) 50 kA | |
| Bemessungsdauerstrom (Iu) | 800 A |
| Bemessungsspannung (Ur) | 690 V |
| Auslöser | PR122/P-LI |
| Auslösertyp | EL |
| Kurzschlussfestigkeit | N |
| Normen | IEC |
| Produktvariante | E1 |
| Klemmenanschlussart | fester Leistungsschalter |
| rückseitig waagerecht | |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 1SDC200006D0105 |
| Konformitätserklärung - CE | 1SDL000165R0013 |
| Montage- und Betriebsanleitung | 1SDH000460R0003 |
| 1SDH000460R0103 | |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E1N 800 PR122/P-LI In800A 3p F HR - ABB - E1N800 - 1SDA055699R1 | 89 Kbytes |
|
| E1N800 1SDA055699R1 ABB E1N 800 PR122/P-LI In 800A 3p F HR | 75 Kbytes |
|
