> ABB>Rack " Megamax - Emax ">E1.2>1SDA071473R1 ABB E1.2N 1250 Ekip Dip LSIG 4p FF
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

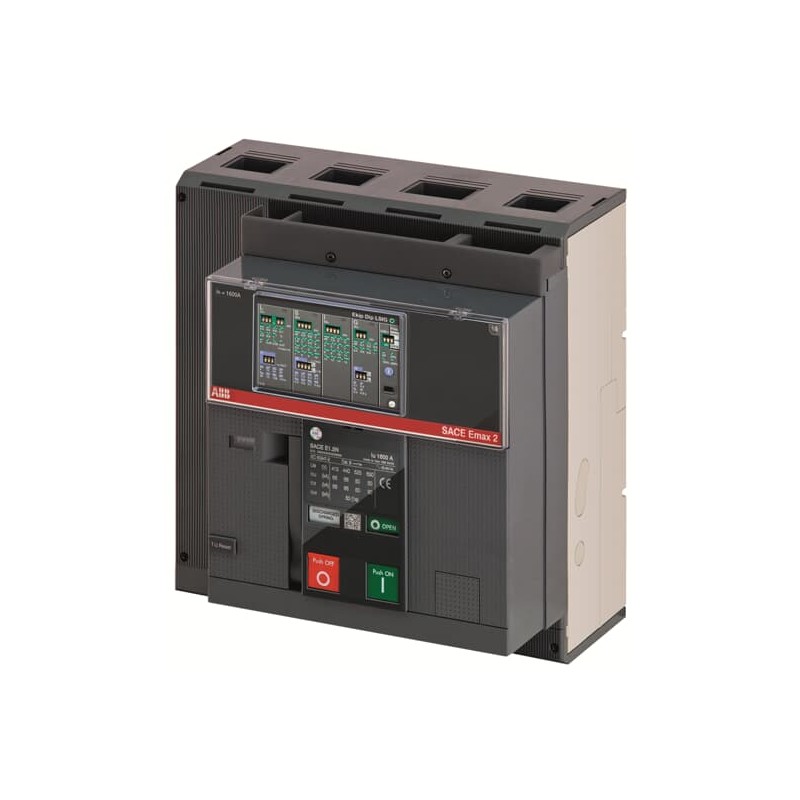

1SDA071473R1 ABB E1.2N 1250 Ekip Dip LSIG 4p FF Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SDA071473R1 ABB E1.2N 1250 Ekip Dip LSIG 4p FF

1SDA071473R1

ABB

E1.2N 1250 Ekip Dip LSIG 4p FF

E1.2N 1250 Ekip Dip LSIG 4p F F Offener Leistungsschalter Emax2 mit vorderseit. Anschlüssen

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Rack " Megamax - Emax " > E1.2

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $7,865.68
Stückpreis: $7,865.68
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis Null Abfall auf Deponien verfügbar
Demontageanleitung für End-of-Life-Produkte9AKK108468A2360
Umweltprodukterklärung - EPD9AKK108468A1900
9AKK108468A3028
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 76.4 %
Material Compliance
REACH Erklärung9AKK108466A1425
RoHS Erklärung9AKK108466A1424
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
Gefahrstoff-Überwachungsgesetz - TSCA9AKK108467A8326
SCIPa7d7786b-66e0-4ee0-ae51-60bb0efb632f Italien (IT)
Vereinfachtes SCIP5ba16a89-489e-4b5a-ad68-38acdf7f4a38 Dänemark (DK)
1e1f2443-980b-47cf-bdef-2d161cb84d99 Deutschland (DE)
94450e4f-e2f5-4817-aada-ae0d5940b539 Schweden (SE)
28f8b4e3-52a1-4e23-873c-fe98f5b90021 Norwegen (NO)
fdcf00b3-ba12-4dff-b2c8-14ba57792d77 Deutschland (DE)
ebb0fe1d-3910-445b-b13d-a570b77e7d25 Bulgarien (BG)
7c0c504a-0b7c-4262-a680-24fa8f400c07 Belgien (BE)
652d5406-996e-451c-a385-1adcafdb29f8 Belgien (BE)
73113b45-10ec-4e85-8964-ec07d1354089 Polen (PL)
0f96b759-9f96-466c-972f-7a4ace2fa6ed Deutschland (DE)
5ba16a89-489e-4b5a-ad68-38acdf7f4a38 Dänemark (DK)
ca09ce81-2f6f-4134-bd18-d67bc04358fc Estland (EE)
5bbebe4a-7ab2-4493-a388-61504465fab1 Griechenland (GR)
b4231f24-1a5e-4faa-b880-29c64b639abc Frankreich (FR)
5bbebe4a-7ab2-4493-a388-61504465fab1 Griechenland (GR)
1e1f2443-980b-47cf-bdef-2d161cb84d99 Deutschland (DE)
f31aff71-3ae2-45c0-9aef-f1a8c5b1b760 Finnland (FI)
018bb90c-4050-4740-ba6d-da9ccfc51d01 Ungarn (HU)
cf0f197c-8da6-4ad6-80da-b3207f0f085d Polen (PL)
0f96b759-9f96-466c-972f-7a4ace2fa6ed Deutschland (DE)
7c0c504a-0b7c-4262-a680-24fa8f400c07 Belgien (BE)
a9be42cb-f404-48c8-a4ff-dadb21837f4c Kroatien (CR)
f31aff71-3ae2-45c0-9aef-f1a8c5b1b760 Finnland (FI)
fdcf00b3-ba12-4dff-b2c8-14ba57792d77 Deutschland (DE)
73113b45-10ec-4e85-8964-ec07d1354089 Polen (PL)
53e72183-d67c-41e1-b45c-f4551646a11d Niederlande (NL)
7587031d-afe4-4199-a1c4-27206b596e0b Portugal (PT)
97677815-aad4-4545-b9d0-d0bca37da8b8 Polen (PL)
82636dd5-ec95-4ea1-b847-2a9c51cdb27c Tschechische Republik (CZ)
7587031d-afe4-4199-a1c4-27206b596e0b Portugal (PT)
28f8b4e3-52a1-4e23-873c-fe98f5b90021 Norwegen (NO)
ea49371c-684a-4ebc-b472-f91884dad053 Frankreich (FR)
b603d45d-215a-4cd6-9d0f-e2d4921dbd03 Deutschland (DE)
a9be42cb-f404-48c8-a4ff-dadb21837f4c Kroatien (CR)
732428fd-e0d4-4426-b3f3-3d18d31ffbef Deutschland (DE)
b925b3e8-6f5f-4dd3-9469-abee8348c4c0 Schweden (SE)
a137e791-52f0-441f-8484-08c4a9300c77 Ungarn (HU)
ebb0fe1d-3910-445b-b13d-a570b77e7d25 Bulgarien (BG)
b4231f24-1a5e-4faa-b880-29c64b639abc Frankreich (FR)
018bb90c-4050-4740-ba6d-da9ccfc51d01 Ungarn (HU)
b603d45d-215a-4cd6-9d0f-e2d4921dbd03 Deutschland (DE)
652d5406-996e-451c-a385-1adcafdb29f8 Belgien (BE)
1a810bbc-1f86-4421-b36c-03f444c58677 Spanien (ES)
94450e4f-e2f5-4817-aada-ae0d5940b539 Schweden (SE)
1a810bbc-1f86-4421-b36c-03f444c58677 Spanien (ES)
ea49371c-684a-4ebc-b472-f91884dad053 Frankreich (FR)
cf0f197c-8da6-4ad6-80da-b3207f0f085d Polen (PL)
b925b3e8-6f5f-4dd3-9469-abee8348c4c0 Schweden (SE)
732428fd-e0d4-4426-b3f3-3d18d31ffbef Deutschland (DE)
97677815-aad4-4545-b9d0-d0bca37da8b8 Polen (PL)
ca09ce81-2f6f-4134-bd18-d67bc04358fc Estland (EE)
53e72183-d67c-41e1-b45c-f4551646a11d Niederlande (NL)
82636dd5-ec95-4ea1-b847-2a9c51cdb27c Tschechische Republik (CZ)
a137e791-52f0-441f-8484-08c4a9300c77 Ungarn (HU)
Umgebungsbedingungen
UmweltinformationenNicht verfügbar
Bestelldaten
Lokale Bestellnummer_USCONZANREHBC000A000000XX
EAN8015644753238
Mindestbestellmenge1 Stück
Zolltarifnummer85362090
Abmessungen
Breite (Netto-Abmessung)280 mm
Höhe (Netto-Abmessung)296 mm
Tiefe (Netto-Abmessung)183 mm
Nettogewicht16 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1350 mm
Höhe Verpackungseinheit 1350 mm
Länge Verpackungseinheit 1330 mm
Bruttogewicht Verpackungseinheit 118 kg
EAN Verpackungseinheit 18015644753238
Weitere Informationen
BaureiheSACE Emax 2
ProduktnameOffener Leistungsschalter
ProdukttypOffener Leistungsschalter
VersionF
CAD Maßzeichnung1SDH001252R0042
Technische Daten
StromartAC
Elektrische BelastbarkeitUe = < 440 V 8000 Zyklen
Ue = 500 ... 690 V 6500 Zyklen
30 Schaltspiele/Std
Mechanische Lebensdauer20000 Zyklen
60 Schaltspiele/Std
Neutralleiterstrom ([%Iu])100 %
Anzahl Pole4P
Verlustleistung122 W
Bemessungsstrom (In)1250 A
Bemessungsstoßspannungsfestigkeit (Uimp)(nach IEC 60947-2) 12 kV
Bemessungsisolationsspannung (Ui)AC 1000 V
Bemessungsbetriebsspannung690 V AC
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)(220 V AC) 50 kA
(230 V AC) 50 kA
(380 V AC) 50 kA
(400 V AC) 50 kA
(415 V AC) 50 kA
(440 V AC) 50 kA
(500 V AC) 50 kA
(660 V AC) 50 kA
(690 V AC) 50 kA
Bemessungs-Betriebskurzschlussausschaltvermögen, in % von Icu (Ics)100 %
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 50 kA
(für 3 s) 30 kA
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)(400 V AC) 66 kA
(415 V AC) 66 kA
(440 V AC) 66 kA
(500 V AC) 50 kA
(525 V AC) 50 kA
(690 V AC) 50 kA
Bemessungsdauerstrom (Iu)1250 A
Bemessungsspannung (Ur)690 V
Empfohlener SchraubendreherHauptstromkreis M10
AuslöserEkip Dip LSIG
AuslösertypEL
KurzschlussfestigkeitN
NormenIEC
ProduktvarianteE1.2
Geeignet für IT-NetzwerkeYes, 690V
Klemmenanschlussartvorderseitig
AnschlussartBolzen
Anzugsdrehmoment45 N·m
Zertifikate und Deklarationen
Atex ZertifikatNo certification needed
CSA ZertifikatNo certification needed
CSA Zertifikat (eigensicher)No certification needed
Datenblatt, technische Information1SDC200023D0109
Konformitätserklärung - CE9AKK106713A5546
UL ZertifikatNo certification needed
VDE ZertifikatNo certification needed
Mechanische Zeichnungen1SDH000999R0101
Verdrahtungsplan1SDM000091R0001
Montage- und Betriebsanleitung1SDH000999R0003
Externe Klassifizierungen und Normen
ETIM 9EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
ETIM 10EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz
IDEA Granular Category Code (IGCC)4926 >> Air circuit breakers
Kennbuchstabe (elektrische Betriebsmittel)Q
UNSPSC39121615
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
eClassV11.1 : 27370409

ETIM for 1SDA071473R1 Niederspannungsschaltgeräte (EC000228)
Merkmal Wert
Bemessungsdauerstrom Iu (EF001389) 1250 A
Bemessungsspannung (EF003977) 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz (EF007048) 66 kA
Überlastauslöser Stromeinstellung (EF002336) 1250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers (EF007129) 12500 A
Einstellbereich des unverzögerten Kurzschlussauslösers (EF007131) 1875.0 A
Integrierter Erdschlussschutz (EF007296) Ja
Anschlussart Hauptstromkreis (EF006819) Bolzenanschluss
Gerätebauart (EF008240) Einbaugerät Festeinbautechnik
Geeignet für Hutschienenmontage (EF007250) Nein
Hutschienenmontage optional (EF008904) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 4
Mit Ausgelöstmelder (EF007006) Ja
Mit integriertem Unterspannungsauslöser (EF001390) Nein
Polzahl (EF001391) 4
Position des Anschlusses für Hauptstromkreis (EF006671) hinten
Ausführung des Betätigungselements (EF006976) Drucktaster
Komplettgerät mit Schutzeinheit (EF008906) Ja
Motorantrieb integriert (EF006697) Nein
Motorantrieb optional (EF007386) Ja
Schutzart (IP) (EF005474) IP30

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOG EMAX 2 EN.pdf 207 Mbytes
E1.2N 1250 Ekip Dip LSIG 4p F F - ABB - E1.2N1250 - 1SDA071473R1 90 Kbytes E1.2N 1250 Ekip Dip LSIG 4p F F - ABB - E1.2N1250 - 1SDA071473R1
E1.2N1250 1SDA071473R1 ABB E1.2N 1250 Ekip Dip LSIG 4p FF 77 Kbytes E1.2N 1250 Ekip Dip LSIG 4p F F - ABB - E1.2N1250 - 1SDA071473R1
