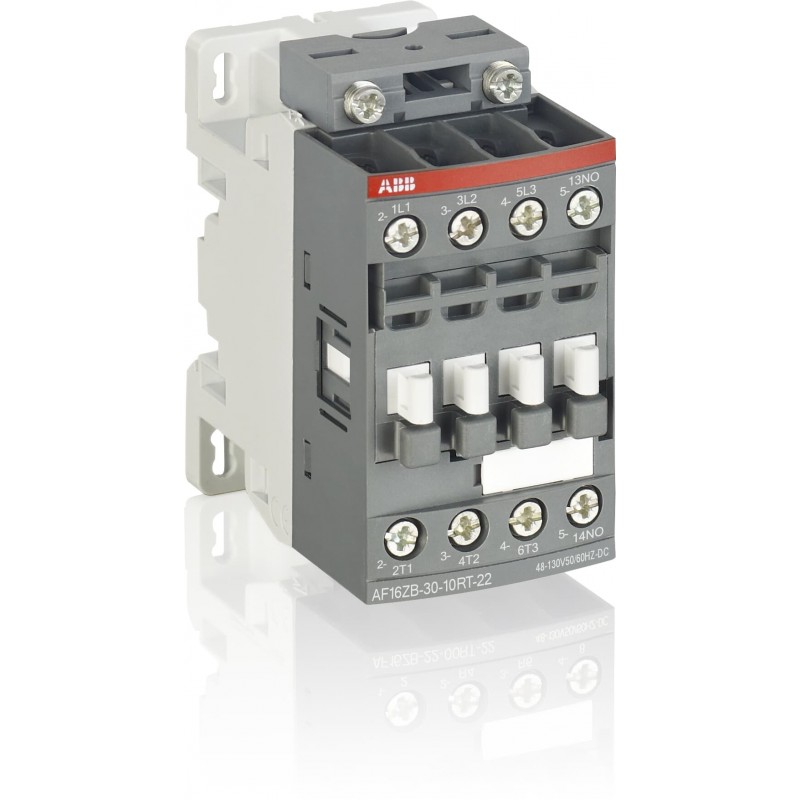

1SBL156060R2201 ABB AF12ZB-30-01RTCONT.TRAC.B.48-130VAC-DC

0/5 - 0 Opiniones

Artikel-Nr.: 1SBL156060R2201

Hersteller: ABB

Beschreibung:

AF12ZB-30-01RTCONT.TRAC.B.48-130VAC-DC

AF12ZB-30-01RT-22 Schütz 48-130V 50/60Hz / DC Ringkabelschuhanschluss mit Bahnzulassung

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais > AF contactors to 38 A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Bestseller

▲

Mehr Infos

▲

Bestelldaten
Mindestbestellmenge	1 Stück
Zolltarifnummer	85364900
Hauptdokumente
Datenblatt, technische Information	1SBC100220C0201
Montage- und Betriebsanleitung	1SBC101035M6801
Montage- und Betriebsanleitung Teil 2	1SAC200017M0002
CAD Maßzeichnung	2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)	45 mm
Tiefe (Netto-Abmessung)	77 mm
Höhe (Netto-Abmessung)	86 mm
Nettogewicht	0.32 kg
Technische Daten
Anzahl Hauptkontakte Schließer	3
Anzahl Hauptkontakte Öffner	0
Anzahl Hilfskontakte Schließer	0
Anzahl Hilfskontakte Öffner	1
Anzahl Pole	3P
Normen	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
Bemessungsbetriebsspannung	Hilfsstromkreis 690 V
	Hauptstromkreis 690 V
Bemessungsfrequenz (f)	Hilfsstromkreis 50 / 60 Hz
	Steuerstromkreis 50 / 60 Hz
	Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (I_th)	(nach IEC 60947-4-1, offene Schütze q = 40 °C) 35 A
	(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-1 (I_e)	(690 V, 40 °C) 28 A
	(690 V, 60 °C) 28 A
	(690 V, 70 °C) 24 A
Bemessungsbetriebsstrom AC-3 (I_e)	(415 V, 60 °C) 12 A
	(440 V, 60 °C) 12 A
	(500 V, 60 °C) 12.5 A
	(690 V, 60 °C) 9 A
	(380/400 V, 60 °C) 12 A
	(220/230/240 V, 60 °C) 12 A
Bemessungsbetriebsstrom AC-3e (I_e)	(415 V, 60 °C) 12 A
	(440 V, 60 °C) 12 A
	(500 V, 60 °C) 12.5 A
	(690 V, 60 °C) 9 A
	(380/400 V, 60 °C) 12 A
	(220/230/240 V, 60 °C) 12 A
Bemessungsbetriebsstrom AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Bemessungsbetriebsstrom DC-1 (I_e)	(110 V) 1-polig, 40 °C 15 A
	(110 V) 1-polig, 60°C 15 A
	(110 V) 1-polig, 70 °C 15 A
	(110 V) 2-polig in Reihe, 40 °C 27 A
	(110 V) 2-polig in Reihe, 60 °C 27 A
	(110 V) 2-polig in Reihe, 70 °C 24 A
	(110 V) 3-polig in Reihe, 40°C 27 A
	(110 V) 3-polig in Reihe, 60 °C 27 A
	(110 V) 3-polig in Reihe, 70 °C 24 A
	(220 V) 2-polig in Reihe, 40 °C 15 A
	(220 V) 2-polig in Reihe, 60 °C 15 A
	(220 V) 2-polig in Reihe, 70 °C 15 A
	(220 V) 3-polig in Reihe, 40 °C 27 A
	(220 V) 3-polig in Reihe, 60 °C 27 A
	(220 V) 3-polig in Reihe, 70 °C 24 A
	(72 V) 1-polig, 40 °C 27 A
	(72 V) 1-polig, 60°C 27 A
	(72 V) 1-polig, 70 °C 24 A
	(72 V) 2-polig in Reihe, 40°C 27 A
	(72 V) 2-polig in Reihe, 60 °C 27 A
	(72 V) 2-polig in Reihe, 70 °C 24 A
	(72 V) 3-polig in Reihe, 40°C 27 A
	(72 V) 3-polig in Reihe, 60 °C 27 A
	(72 V) 3-polig in Reihe, 70 °C 24 A
Bemessungsbetriebsstrom DC-3 (I_e)	(110 V) 1-polig, 40 °C 7 A
	(110 V) 1-polig, 60°C 7 A
	(110 V) 1-polig, 70 °C 7 A
	(110 V) 2-polig in Reihe, 40 °C 27 A
	(110 V) 2-polig in Reihe, 60 °C 27 A
	(110 V) 2-polig in Reihe, 70 °C 24 A
	(110 V) 3-polig in Reihe, 40°C 27 A
	(110 V) 3-polig in Reihe, 60 °C 27 A
	(110 V) 3-polig in Reihe, 70 °C 24 A
	(220 V) 2-polig in Reihe, 40 °C 7 A
	(220 V) 2-polig in Reihe, 60 °C 7 A
	(220 V) 2-polig in Reihe, 70 °C 7 A
	(220 V) 3-polig in Reihe, 40 °C 27 A
	(220 V) 3-polig in Reihe, 60 °C 27 A
	(220 V) 3-polig in Reihe, 70 °C 24 A
	(72 V) 1-polig, 40 °C 27 A
	(72 V) 1-polig, 60°C 27 A
	(72 V) 1-polig, 70 °C 24 A
	(72 V) 2-polig in Reihe, 40°C 27 A
	(72 V) 2-polig in Reihe, 60 °C 27 A
	(72 V) 2-polig in Reihe, 70 °C 24 A
	(72 V) 3-polig in Reihe, 40°C 27 A
	(72 V) 3-polig in Reihe, 60 °C 27 A
	(72 V) 3-polig in Reihe, 70 °C 24 A
Bemessungsbetriebsstrom DC-5 (I_e)	(110 V) 1-polig, 40 °C 4 A
	(110 V) 1-polig, 60°C 4 A
	(110 V) 1-polig, 70 °C 4 A
	(110 V) 2-polig in Reihe, 40 °C 15 A
	(110 V) 2-polig in Reihe, 60 °C 15 A
	(110 V) 2-polig in Reihe, 70 °C 15 A
	(110 V) 3-polig in Reihe, 40°C 27 A
	(110 V) 3-polig in Reihe, 60 °C 27 A
	(110 V) 3-polig in Reihe, 70 °C 24 A
	(220 V) 2-polig in Reihe, 40 °C 4 A
	(220 V) 2-polig in Reihe, 60 °C 4 A
	(220 V) 2-polig in Reihe, 70 °C 4 A
	(220 V) 3-polig in Reihe, 40 °C 12 A
	(220 V) 3-polig in Reihe, 60 °C 12 A
	(220 V) 3-polig in Reihe, 70 °C 12 A
	(72 V) 1-polig, 40 °C 12 A
	(72 V) 1-polig, 60°C 12 A
	(72 V) 1-polig, 70 °C 12 A
	(72 V) 2-polig in Reihe, 40°C 27 A
	(72 V) 2-polig in Reihe, 60 °C 27 A
	(72 V) 2-polig in Reihe, 70 °C 24 A
	(72 V) 3-polig in Reihe, 40°C 27 A
	(72 V) 3-polig in Reihe, 60 °C 27 A
	(72 V) 3-polig in Reihe, 70 °C 24 A
Bemessungsbetriebsstrom DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Bemessungsbetriebsleistung AC-3 (P_e)	(415 V) 5.5 kW
	(440 V) 5.5 kW
	(500 V) 7.5 kW
	(690 V) 7.5 kW
	(380/400 V) 5.5 kW
	(220/230/240 V) 3 kW
Bemessungsbetriebsleistung AC-3e (P_e)	(415 V) 5.5 kW
	(440 V) 5.5 kW
	(500 V) 7.5 kW
	(690 V) 7.5 kW
	(380/400 V) 5.5 kW
	(220/230/240 V) 3 kW
Bemessungskurzzeitstromfestigkeit (I_cw)	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 150 A
	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 35 A
	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 60 A
	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 300 A
	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 80 A
	(für 0,1 s) 140 A
	(für 1 s) 100 A
Maximales Ausschaltvermögen	(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 250 A
	(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 106 A
Bemessungsisolationsspannung (U_i)	gemäß IEC 60947-4-1 690 V
	gemäß IEC 60947-5-1 690 V
	(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (U_imp)	6 kV
Maximale elektrische Schaltfrequenz	(AC-1) 600 Schaltspiele/Std
	(AC-15) 1200 Schaltspiele/Std
	(AC-2 / AC-4) 300 Schaltspiele/Std
	(AC-3) 1200 Schaltspiele/Std
	(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit	3600 Schaltspiele/Std
Bemessungssteuerspannung (U_c)	50 Hz 48 ... 130 V
	60 Hz 48 ... 130 V
	Gleichstrombetrieb 48 ... 130 V
Verlustleistung	6 A pro Pol 0.1 W
	bei Bemessungsbedingungen AC-1 pro Pol 1 W
	bei Bemessungsbedingungen AC-3 pro Pol 0.2 W
Betriebszeit	zwischen Spulenentregung und Schließen des Öffnerkontakts 13 ... 98 ms
	zwischen Spulenentregung und Öffnen des Schließerkontakts 11 ... 95 ms
	zwischen Spulenerregung und Öffnen des Öffnerkontakts 38 ... 90 ms
	zwischen Spulenerregung und Schließen des Schließerkontakts 40 ... 95 ms
Montage auf DIN-Schiene	TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
	TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)	2 x M4 oder Schrauben diagonal angeordnet
Schutzart	(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP10
	(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP10
	(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP10
Anzugsdrehmoment	Hilfsstromkreis 1.2 N·m
	Steuerstromkreis 1.2 N·m
	Hauptstromkreis 1.5 N·m
Anschlussart	Ringkabelschuh
Produktname	Schütz
Technische Daten UL/CSA
NEMA Größe	0
Dauerstrombewertung NEMA	18 A
Nennleistung NEMA	(115 V AC) einphasig 1 Hp
	(200 V AC) dreiphasig 3 Hp
	(230 V AC) einphasig 2 Hp
	(230 V AC dreiphasig) 3 Hp
	(460 V AC dreiphasig) 5 Hp
	(575 V AC dreiphasig) 5 Hp
Maximale Betriebsspannung UL/CSA	Hauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA	(600 V AC) 28 A
Nennleistung UL/CSA	(120 V AC einphasig) 1 hp
	(200 ... 208 V AC dreiphasig) 3 hp
	(220 ... 240 V AC dreiphasig) 3 hp
	(240 V AC einphasig) 2 hp
	(440 ... 480 V AC dreiphasig) 7-1/2 hp
	(550 ... 600 V AC dreiphasig) 10 hp
Anzugsdrehmoment UL/CSA	Hilfsstromkreis 11 in·lb
	Steuerstromkreis 11 in·lb
	Hauptstromkreis 13 in·lb
Strom bei Vollast (Motoren)	(120 V AC einphasig) 16 A
	(200 ... 208 V AC dreiphasig) 11 A
	(220 ... 240 V AC dreiphasig) 9.6 A
	(240 V AC einphasig) 12 A
	(440 ... 480 V AC dreiphasig) 11 A
	(550 ... 600 V AC dreiphasig) 11 A
Umgebungsbedingungen
Umgebungstemperatur	(in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 60 °C
	(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
	(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeit	gemäß IEC 60947-1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlage	ohne Derating 3000 m
Schock- und Vibrationsfestigkeit nach IEC 61373	Category 1, Class B
Verschmutzungsgrad	3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)	9AKK108467A5658
REACH Erklärung	2CMT2021-006202
RoHS Erklärung	2CMT2021-006277
RoHS Information	nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP	5eac4950-ccfc-4d3c-b8e6-3680e3775da0 China (CN)
Vereinfachtes SCIP	c9f472a5-4a0a-48ad-809a-74b84a056c0b Schweden (SE)
	b3745266-d947-463e-9d60-e1ba37883ee4 Spanien (ES)
	ad26b8ce-b18a-42ef-830a-13f5669b5ba4 Belgien (BE)
	9960f1d0-b355-41cf-80d8-e2cfa57db614 Finnland (FI)
	cfacb34f-86e6-40e8-bc0a-71414a776ac4 Norwegen (NO)
	fc8ee1ae-6536-45ef-be4d-3646503c19a1 Polen (PL)
	0f6e9f7b-37f5-48c2-97c9-e091cafb47b2 Tschechische Republik (CZ)
	ff18d729-37b3-4584-85be-94e26d8991c2 Polen (PL)
	72fa361d-cd10-4733-b8bc-10e579e452ed Deutschland (DE)
	49cc557f-4f9a-44b9-8e49-66da1f3a718a Kroatien (CR)
	2120191e-7a1e-4dee-b7ca-6893d5135560 Deutschland (DE)
	25a58bfe-12f5-414c-a493-0bbe445d7bef Dänemark (DK)
	14057ecb-a22b-4e2c-b601-bafec690bf05 Deutschland (DE)
	75f55c1c-5db9-415b-8f54-389baaf040c5 Niederlande (NL)
	ed873939-7a98-4579-97c6-e26444fad237 Polen (PL)
	7b8a627d-b9ce-4361-907b-eb7465f2eb05 Ungarn (HU)
	6b72da55-11d3-4b8b-9e87-03bbdb94b08d Griechenland (GR)
	0556ca88-eae5-46ea-865e-4e5f55d566c7 Estland (EE)
	e4266256-c68f-4187-a55b-1c98b777c464 Deutschland (DE)
	2419a0d0-57ff-43bc-8c54-66065c9c8c21 Ungarn (HU)
	3f71ea8f-320e-4e22-b30d-f4c8137ea7ef Belgien (BE)
	f9d4643f-2a88-41e5-8964-a5d270484f6e Frankreich (FR)
	31e18312-f7a5-4c9e-a34c-34657429bf93 Deutschland (DE)
	9f502d71-e36c-4738-93c8-e6ce2533a1a2 Schweden (SE)
	a8feec2a-be26-4ab8-bbf2-5a423667166d Bulgarien (BG)
	73a5a85c-dcc0-49d4-9fae-289d01d601d4 Portugal (PT)
	3ecfa63e-c5a6-4fc8-99ad-e32a41c77036 Frankreich (FR)
Gefahrstoff-Überwachungsgesetz - TSCA	2CMT2023-006525
WEEE B2C / B2B	B2B
WEEE Kategorie	5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
ABB EcoSolutions	Ja
ABB Konzernziel für die Deponierung von Abfällen	Auf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
Demontageanleitung für End-of-Life-Produkte	1SBC101080M6801
Umweltprodukterklärung - EPD	1SBD250584E3000
Energieeffizienz für Kunden Bewertungskriterien	Produkteffizienz - Produkt gilt als energieeffizienter im Vergleich zu ähnlichen Produkten auf dem Markt
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555	Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 92.7 %
Zertifikate und Deklarationen
CB Zertifikat	CB_SE-113345
CCC Zertifikat	CCC_2024010304656669
CQC Zertifikat	CQC2010010304445624
Konformitätserklärung - CCC	2020980304001253
Konformitätserklärung - CE	1SBD250004U1000
Konformitätserklärung - UKCA	1SBD250035U1000
UL Zulassung	UL_E312527
UR Zertifikat	UL_20121122-E312527_9_5
Verpackungsinformationen
Menge Verpackungseinheit 1	Karton 1 Stück
Breite Verpackungseinheit 1	87 mm
Länge Verpackungseinheit 1	79 mm
Höhe Verpackungseinheit 1	47 mm
Bruttogewicht Verpackungseinheit 1	0.32 kg
EAN Verpackungseinheit 1	3471523128026
Menge Verpackungseinheit 2	Karton 27 Stück
Breite Verpackungseinheit 2	250 mm
Länge Verpackungseinheit 2	300 mm
Höhe Verpackungseinheit 2	315 mm
Bruttogewicht Verpackungseinheit 2	17.28 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)	Q
ETIM 7	EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8	EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9	EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClass	V11.0 : 27371003
UNSPSC	39121529
IDEA Granular Category Code (IGCC)	4758 >> Iec Contactors

Datasheet - PDF

▲

Titel:	Größe:	Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben

Bewertung abgeben

Formular verstecken

Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen? Ja Nein

	Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Kundenbewertung:

Produkt: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Kundenbewertung:

Produkt: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Kundenbewertung:

Produkt: 31295 WÖHNER Bauhalter Der Klasse CC 1p,
5 / 5 Usefull product

— B rahul 2025-09-18
Kundenbewertung:

Produkt: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 Residu

1SBL156060R2201 ABB AF12ZB-30-01RTCONT.TRAC.B.48-130VAC-DC

ANGESEHENE ARTIKEL

1SBL156060R2201 ABB...

M63M40M...

7ME5930-5EA00-0AA0...

Bestseller

Mehr Infos

Datasheet - PDF

Bewertungen (0) ▲

Aktuelle Bewertungen unserer Kunden
