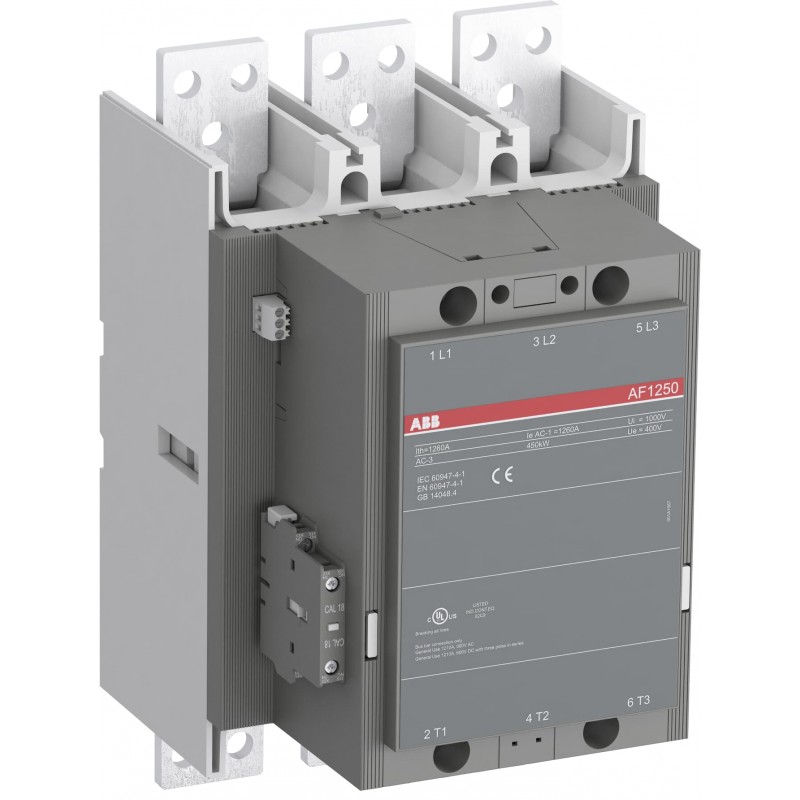

1SFL647001R6811 ABB AF1250-30-11 24-60V DC-Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL647001R6811 ABB AF1250-30-11 24-60V DC-Schütz

1SFL647001R6811

ABB

AF1250-30-11 24-60V DC-Schütz

AF1250-30-11 FORTSETZUNG 3P 1260A AC1

AF1250-30-11-68 Schütz 24-60V DC

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais > Contactors "A" SECRLP

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $6,211.16
Stückpreis: $6,211.16
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
EPLAN Daten9AAC129651_EPLAN
Datenblatt, technische Information1SBC100214C0202
Datenblatt, technische Information (Teil 2)1SAC200017M0002
Montage- und Betriebsanleitung1SFC380023-en
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)210 mm
Tiefe (Netto-Abmessung)242 mm
Höhe (Netto-Abmessung)344 mm
Nettogewicht14.6 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Hilfskontakte Öffner1
Anzahl Pole3P
BemessungsbetriebsspannungHauptstromkreis 1000 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 1050 A
Bemessungsbetriebsstrom AC-1 (Ie)(1000 V, 40 °C) 1260 A
(1000 V, 55 °C) 1040 A
(1000 V, 70 °C) 875 A
(690 V, 40 °C) 1260 A
(690 V, 55 °C) 1040 A
(690 V, 70 °C) 875 A
Bemessungsbetriebsstrom DC-1 (Ie)(220 V) 3-polig in Reihe, 40 °C 1250 A
(600 V) 3-polig in Reihe, 40 °C 1250 A
(850 V) 3-polig in Reihe, 40 °C 1250 A
Bemessungsbetriebsstrom DC-3 (Ie)(220 V) 3-polig in Reihe, 40 °C 1250 A
(600 V) 3-polig in Reihe, 40 °C 1250 A
(850 V) 3-polig in Reihe, 40 °C 1250 A
Bemessungsbetriebsstrom DC-5 (Ie)(220 V) 3-polig in Reihe, 40 °C 1250 A
(600 V) 3-polig in Reihe, 40 °C 1250 A
(850 V) 3-polig in Reihe, 40 °C 1250 A
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 1500 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 5200 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 8000 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 7200 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 4000 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 7500 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 7000 A
Bemessungsisolationsspannung (Ui)(nach IEC 60947-4-1 und VDE 0110 (Gr. C)) 1000 V
(nach IEC 60947-5-1 und VDE 0110 (Gr. C)) 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)Hauptstromkreis 8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
Mechanische Lebensdauer0.5 Million
Maximale Schalthäufigkeit300 Schaltspiele/Std
Spulen Strombegrenzung(nach IEC 60947-4-1) 0.85 x Uc min. ... 1.1 x Uc max. (bei θ ≤ 70 °C)
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 24 ... 60 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 12 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 12 V·A
Haltewert bei max. Bemessungssteuerspannung DC 5.5 V·A
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 780 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 780 V·A
Anzugswert bei max. Bemessungssteuerspannung DC 785 V·A
Verlustleistungbei Bemessungsbedingungen pro Pol 80 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 50 ... 70 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 53 ... 73 ms
zwischen Spulenerregung und Öffnen des Öffnerkontakts 45 ... 115 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 50 ... 120 ms
Anschlussmöglichkeit-HauptstromkreisSammelschiene 50 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm²
flexibel 1x0.75 ... 2.5 mm²
flexibel 2x0.75 ... 2.5 mm²
starr 2 x 1 ... 4 mm²
mehrdrähtig 2 x 1 .... 4 mm²
AnschlussmöglichkeitSammelschiene 50 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP00
Anschlussklemmen (im Lieferzustand offen) HauptkontakteKabelklemme, M 3,5 Pozidriv 2
Empfohlener SchraubendreherHauptstromkreis M12
Steuerstromkreis Nr. 2 Pozidriv
Steuerstromkreis M3.5
AnzugsdrehmomentKabelöse 45 N·m
Hauptstromkreis 45 N·m
AnschlussartHauptstromkreis: Schiene
Geeignet für ProduktklasseBlock ContactorsBlock Contactors
ProduktnameSchütz
Technische Daten UL/CSA
Nennleistung NEMA(230 V AC dreiphasig) 300 Hp
(460 V AC dreiphasig) 600 Hp
(575 V AC dreiphasig) 600 Hp
Maximale Betriebsspannung UL/CSAHauptstromkreis 1000 V
Allgemeine Gebrauchsklasse UL/CSA(1000 V AC) 1210 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais bei 0,85 - 1,1 Uc) -25 ... 50 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais bei 0,85 - 1,1 Uc) -40 ... 70 °C
(in Schütznähe bei Lagerung) -40 ... 70 °C
(Betrieb) -40 ... 70 °C
(Lagerung) -40 ... +70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27Stoßrichtung A: 5 g
Stoßrichtung B1: 5 g
Stoßrichtung B2: 5 g
Stoßrichtung C1: 5 g
Stoßrichtung C2: 5 g
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006525
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte1SFC100112M0004
Umweltprodukterklärung - EPD1SFC100109D0201
Zertifikate und Deklarationen
ABS Zertifikat15-LD1408622-PDA
BV ZertifikatBV_13409-C0BV
CB ZertifikatSE-82863
CCS ZertifikatGB14T00030
CQC ZertifikatCQC2006010304213519
CQC2012010304540079
Konformitätserklärung - CCC2020980304001302
2020980304001044
Konformitätserklärung - CE2CMT2019-005796
Konformitätserklärung - UKCA2CMT2020-006118
DNV GL ZertifikatTAE00001W1
EAC Zertifikat9AKK107046A8618
LR Zertifikat16-20064
PRS ZertifikatTE_2092_880423_16
RINA ZertifikatELE060313XG_002
RMRS Zertifikat9AKK107045A6978
UL ZertifikatUL_20130930-E73397
UL ZulassungUL_E73397
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1280 mm
Länge Verpackungseinheit 1375 mm
Höhe Verpackungseinheit 1310 mm
Bruttogewicht Verpackungseinheit 116 kg
EAN Verpackungseinheit 17320500346075
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
IDEA Granular Category Code (IGCC)4758 >> Iec Contactors
E-Nummer (Norwegen)4115380
E-Nummer (Schweden)4115380

ETIM for 1SFL647001R6811 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 1260 A
Geeignet für Reiheneinbau (EF001126) Nein
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Öffner (EF001377) 1
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3
