> ABB>Industriell>2CDS273001R0378 ABB S203M-Z6 Leitungsschutzschalter 3P Z 6 A
Vorheriges Produkt Nächstes Produkt

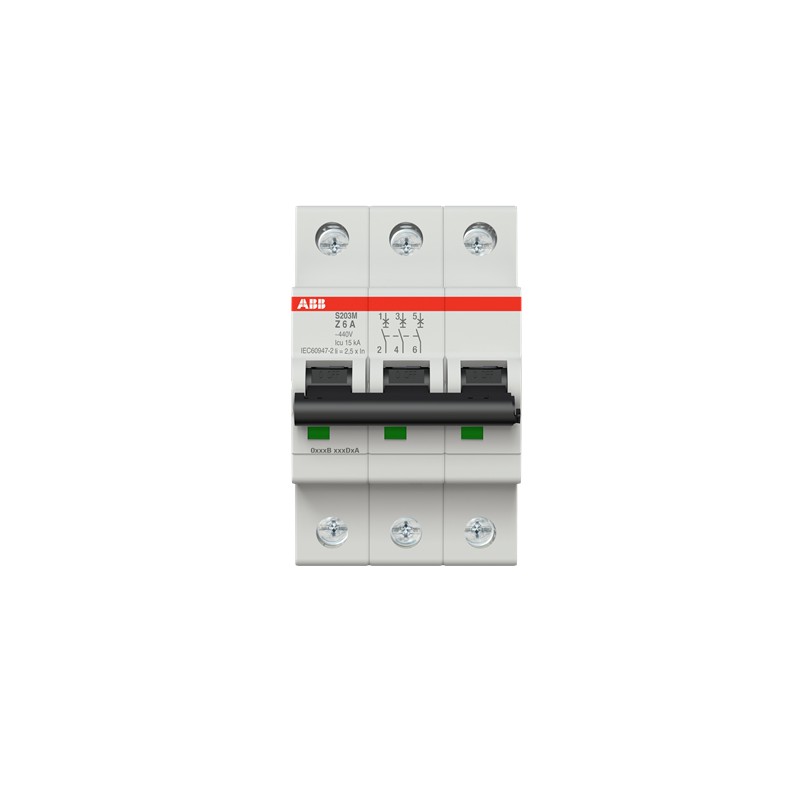

2CDS273001R0378 ABB S203M-Z6 Leitungsschutzschalter 3P Z 6 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CDS273001R0378 ABB S203M-Z6 Leitungsschutzschalter 3P Z 6 A

2CDS273001R0378

ABB

S203M-Z6 Leitungsschutzschalter - 3P - Z - 6 A

System pro M kompakte S200M Miniatur-Leistungsschalter sind strombegrenzend. Sie verfügen über zwei verschiedene Auslösemechanismen, den verzögerten thermischen Auslösemechanismus für den Überlastschutz und den elektromechanischen Auslösemechanismus für den Kurzschlussschutz. Sie sind in verschiedenen Merkmalen (B,C,D,K,Z), Konfigurationen (1P,1P+N,2P,3P,3P+N,4P), Bremsleistungen (bis zu 10 kA bei 230/400 V AC) und Nennströmen (bis zu 63A) erhältlich. Alle MCBs der Produktreihe S200M entsprechen IEC/EN 60898-1 und IEC/EN 609 47-2 und ermöglichen den Einsatz für Wohn-, Gewerbe- und Industrieanwendungen. Der unten sitzende Hilfskontakt kann auf dem S200M montiert werden, um 50% Platz zu sparen.

Mehr Infos


Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


  • Erweiterter Produkttyp:
    S203M-Z6
  • Produkt-ID:
    2CDS273001R0378
  • Ean:
    4016779601184
  • Katalogbeschreibung:
    S203M-Z6 Leitungsschutzschalter - 3P - Z - 6 A
  • Lange Beschreibung:
    System pro M kompakte S200M Miniatur-Leistungsschalter sind strombegrenzend. Sie verfügen über zwei verschiedene Auslösemechanismen, den verzögerten thermischen Auslösemechanismus für den Überlastschutz und den elektromechanischen Auslösemechanismus für den Kurzschlussschutz. Sie sind in verschiedenen Merkmalen (B,C,D,K,Z), Konfigurationen (1P,1P+N,2P,3P,3P+N,4P), Bremsleistungen (bis zu 10 kA bei 230/400 V AC) und Nennströmen (bis zu 63A) erhältlich. Alle MCBs der Produktreihe S200M entsprechen IEC/EN 60898-1 und IEC/EN 609 47-2 und ermöglichen den Einsatz für Wohn-, Gewerbe- und Industrieanwendungen. Der unten sitzende Hilfskontakt kann auf dem S200M montiert werden, um 50% Platz zu sparen.
+
–

Zubehör

BezeichnerBeschreibungTypQtyMaßeinheit
2CDS200922R0001
S2C-S/H6R Signal / HilfskontaktS2C-S/H6R1Stück
2CDS200912R0001
S2C-H6R HilfskontaktS2C-H6R1Stück
2CDS200970R0001
S2C-H01 HilfskontaktS2C-H01-KARTON1Stück
2CDS200970R0002
S2C-H10 HilfskontaktS2C-H10-KARTON1Stück
2CDS200936R0001
S2C-H11L HilfskontaktS2C-H11L1Stück
2CDS200936R0002
S2C-H20L HilfskontaktS2C-H20L1Stück
2CDS200936R0003
S2C-H02L HilfskontaktS2C-H02L1Stück
2CDS200946R0001
S2C-H6-11R HilfskontaktS2C-H6-11R1Stück
2CDS200946R0002
S2C-H6-20R HilfskontaktS2C-H6-20R1Stück
2CDS200946R0003
S2C-H6-02R HilfskontaktS2C-H6-02R1Stück
2CDS200909R0001
S2C-A1 Shunt ReiseS2C-A11Stück
2CDS200909R0002
S2C-A2 Shunt ReiseS2C-A21Stück
2CSS200911R0001
S2C-UA 12 DC-UnterspannungsauslöserS2C-UA 12 DC1Stück
2CSS200911R0002
S2C-UA 24 AC UnterspannungsauslöserS2C-UA 24 AC1Stück
2CSS200911R0003
S2C-UA 48 AC UnterspannungsauslöserS2C-UA 48 AC1Stück
2CSS200911R0004
S2C-UA 110 AC UnterspannungsauslöserS2C-UA 110 AC1Stück
2CSS200911R0005
S2C-UA 230 AC UnterspannungsauslöserS2C-UA 230 AC1Stück
2CSS200911R0006
S2C-UA 400 AC UnterspannungsauslöserS2C-UA 400 AC1Stück
2CSS200911R0007
S2C-UA 24 DC UnterspannungsauslöserS2C-UA 24 DC1Stück
2CSS200911R0008
S2C-UA 48 DC-UnterspannungsauslöserS2C-UA 48 DC1Stück
2CSS200911R0009
S2C-UA 110 DC-UnterspannungsauslöserS2C-UA 110 DC1Stück
2CSS200911R0010
S2C-UA 230 DC UnterspannungsauslöserS2C-UA 230 DC1Stück
2CSS201997R0013
S2C-CM1 Motor-BetriebsgerätS2C-CM11Stück
2CSS203997R0013
S2C-CM2/3 Motor-BetriebsgerätS2C-CM2/31Stück
2CSS204997R0013
S2C-CM4 Motor-BetriebsgerätS2C-CM41Stück
GHS2001901R0003
S2C-DH Mechanisches ZubehörS2C-DH1Stück
2CSS200998R0001
S2C-BP Mechanisches AuslösegerätS2C-BP1Stück
2CSS200999R0001
S2C-EST Plug-in-BasisS2C-EST1Stück
2CDS200918R0001
S2C-NT Handbedienung neutralS2C-NT1Stück
2CCA880100R0001
CMS-100PS SensorCMS-100PS1Stück
2CCA880101R0001
CMS-101PS SensorCMS-101PS1Stück
2CCA880102R0001
CMS-102PS SensorCMS-102PS1Stück

ABB EcoSolutions

  • ABB EcoSolutions:
    Ja

Zirkulärer Wert

  • Zirkuläre Konstruktionsprinzipien Recyclingquote:
    Design zur Schließung von Ressourcenkreisläufen - Standard EN45555 - 90,6 %
  • Wird mit verlängerter Lebensdauer angeboten:
    Haltbarkeit des Produkts
  • Angeboten mit Rücknahmeservice:
    Zum Recycling zurücknehmen
  • Anweisungen zum Ende des Lebens:
    9AKK108468A3132

Öko-Transparenz

Technische

  • Standards:
    CSA 22.2 Nr. 235
    IEC/EN 60947-2
    UL 1077
  • Tripping-Charakter:
    Z
  • Nennbetriebsspannung:
    nach IEC 60898-1 400 V AC
    nach IEC 60898-1 400 V
    nach IEC 60947-2 440 V AC
  • Betriebsspannung:
    Maximal (inkl. Toleranz) 440 V AC
    Mindestens 12 V AC
    Mindestens 12 V DC
  • Nennisolationsspannung (UIch):
    nach IEC/EN 60664-1 440 V
  • Bewertete Impuls-Widerstand Spannung (UImp):
    4 kV
    auf 2000 m 5 kV
    auf Meereshöhe 6,2 kV
  • Dielektrische Testspannung:
    50/60 Hz, 1 Min.: 2 kV
  • Eingangsspannungstyp:
    AC/DC
  • Nennstrom (IN):
    6 A
  • Nennkurzschlusskapazität:
    (AC) 10 kA
    (DC) 10 kA
    (230 V AC) 10 kA
    (400 V AC) 10 kA
    (400 V) 10 kA
  • Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
    (230 V AC) 25 kA
    (400 V AC) 15 kA
    (440 V AC) 15 kA
    (230 V) 25 kA
    (400 V) 15 kA
  • Bedingter Nennkurzirkusstrom (INC):
    (230 V) 15 kA
    (400 V) 25 kA
  • Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
    (230 V AC) 7,5 kA
  • Nennfrequenz (f):
    50 / 60 Hz
  • Stromverlust:
    9,6 W
    bei Nennbetriebsbedingungen pro Pol 3,2 W
  • Netzteilanschluss:
    Beliebige
  • Kontaktpositionsanzeige:
    Rot EIN / Grün AUS
  • Energiebegrenzungsklasse:
    3
  • Mechanische Ausdauer:
    Zyklus 20000
  • Anzahl der geschützten Pole:
    3
  • Anzahl der Polen:
    3
  • Überspannungskategorie:
    Ⅲ
  • Anzugsmoment:
    2,8 Nm
  • Schraubklemme Typ:
    Failsafe Bidirektionaler Zylinder-Lift-Terminal
  • Betätigermarkierung:
    I / O
  • Aktuatormaterial:
    Isolierunggruppe II, Schwarz, Versiegelbar
  • Gehäusematerial:
    Isolierungsgruppe II, RAL 7035
  • Montage auf DIN Rail:
    TH35-15 (35 x 15 mm Montageschiene) nach IEC 60715
    TH35-7.5 (35 x 7,5 mm Montageschiene) nach IEC 60715
  • Montageposition:
    jegliche
  • Empfohlener Schraubendreher:
    Pozidriv 2
  • Verfügbares Zubehör:
    Ja
  • Anschlusskapazität:
    Busbar 10 / 10 mm2
    Flexibel mit Ferrule 0.75 ... 25 mm2
    Flexibel 0,75 ... 25 mm2
    Flexibel 0,75 ... 25 mm2
    Starr 0,75 ... 35 mm2
    Starr 0,75 ... 35 mm2
    Gestrandet 0.75 ... 35 mm2
  • Installationsgröße:
    nach DIN 43880 1
  • Klemmentyp:
    Schraubklemmen

Material-Konformität

  • RoHS Informationen:
    2CDK400003K0203
  • RoHS-Status:
    Im Anschluss an die EU-Richtlinie 2011/65/EU und Die Änderung 2015/863 22. Juli 2019
  • RoHS Datum:
    20161001
  • REACH-Erklärung:
    9AKK108468A9644
  • REACH-Informationen:
    Richtig - enthält Substanzen > 0,1 Massenprozent
  • Conflict Minerals Reporting Template (CMRT):
    9AKK108468A3363

Umwelt

  • Umgebungslufttemperatur:
    Betrieb -25 ... +55 °C
    Lagerung -40 ... +70 °C
  • Referenz Umgebungslufttemperatur:
    30 °C
  • Schutzgrad:
    IP20
    IP40
    Gehäuse mit Abdeckung IP40
  • Verschmutzungsgrad:
    3
  • Umweltbedingungen:
    28 Zyklen
    mit 55 °C / 90-96 %
    und 25 °C / 95-100 %
  • Beständigkeit gegen Vibrationen:
    20 Zyklen mit Last 0,8 Zoll: 5 g 5 ... 150 ... 5 Hz
  • Stoßfestigkeit nach IEC 60068-2-27:
    25g 2 Stoßdämpfer 13 ms

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    125 V DC
    480Y / 277 V AC
  • Unterbrechungsbewertung nach UL1077:
    (125 V DC) 10 kA
    (277 V AC) 6 kA
    (480Y / 277 V AC) 6 kA
  • Anschlusskapazität UL/CSA:
    Busbar 14-8 AWG
    Leiter 14-4 AWG
  • Anzugsmoment UL/CSA:
    18 in·lb

Dimensionen

  • Breite in Anzahl der modularen Abstände:
    3
  • Produktnetzbreite:
    52.5Mm
  • Produkt-Nettohöhe:
    88Mm
  • Produktnetztiefe / Länge:
    69Mm
  • Produkt-Nettogewicht:
    0.375Kg
  • Mast Nettogewicht:
    0,125 kg
  • Eingebaute Tiefe (T2):
    69 mm
  • Dimensionsdiagramm:
    2CDC022007F0010

Bestellung

  • Paket-Level-1-Einheiten:
    Karton 1 Stück
  • PaketStufe 1 Bruttogewicht:
    0,4 kg

Zertifikate und Erklärungen

Installation

Beliebte Downloads

Klassifizierungen

  • ETIM 8:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • ETIM 9:
    EC000042 - Miniatur-Leistungsschalter (MCB)
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)
  • WEEE B2C / B2B:
    Business-to-Business
  • CN8:
    8536 20 10
  • Unspsc:
    39121603
  • Eclass:
    V11.0 : 27141901
  • IDEA Granular Category Code (IGCC):
    4897 >> Leitungsschutzschalter
  • Objektklassifizierungscode:
    F

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
