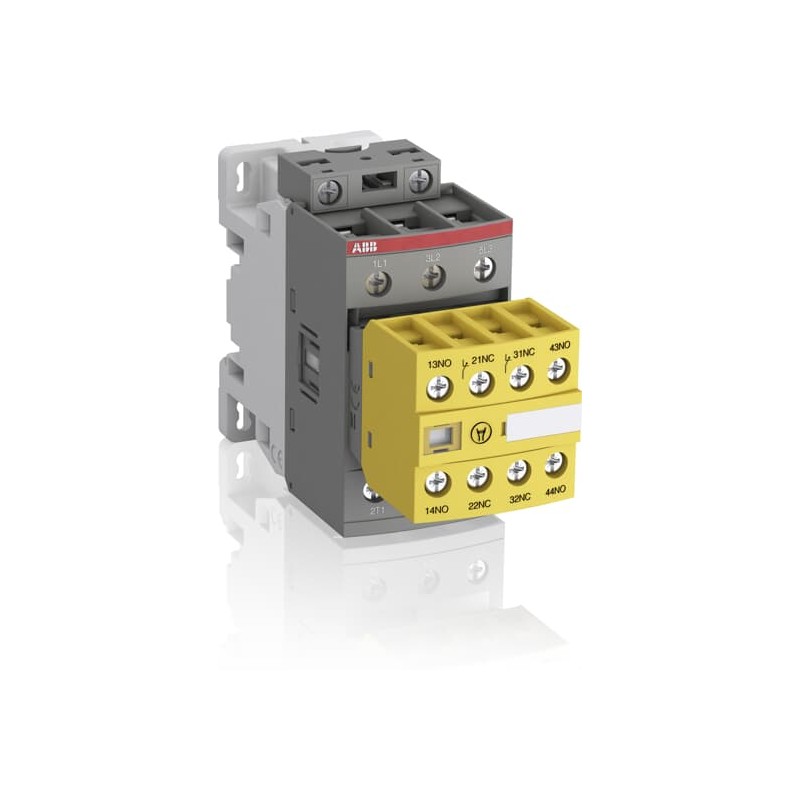

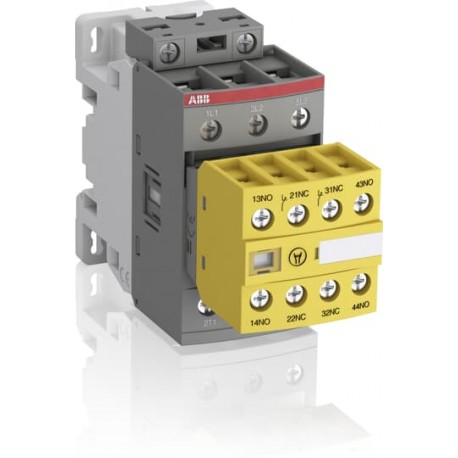

1SBL297082R1122 ABB AFS38-30-22-11 24-60V50/60HZ 20-60VDC Schütz

0/5 - 0 Opiniones

Artikel-Nr.: 1SBL297082R1122

Hersteller: ABB

Beschreibung:

AFS38-30-22-11 24-60V50/60HZ 20-60VDC Schütz

AFS38-30-22-11 Safetyschütz 24-60V 50/60Hz, 20-60V DC 3-polig, 2S-SÖ

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Garantie, Reparatur, Umtausch.

Gesamtpreis: $190.95

Stückpreis: $190.95

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Zusätzliche Rabatte für registrierte Kunden. Login oder Registrieren und Preise werden aktualisiert.

Preis berechnen nach der Menge

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Related products

▲

Bestseller

▲

Mehr Infos

▲

Bestelldaten
Mindestbestellmenge	1 Stück
Zolltarifnummer	85364900
Hauptdokumente
EPLAN Daten	9AAC190101_EPLAN
Datenblatt, technische Information	1SBC100214C0202
Montage- und Betriebsanleitung	1SBC101052M6801
Montage- und Betriebsanleitung Teil 2	1SAC200017M0002
CAD Maßzeichnung	2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)	45 mm
Tiefe (Netto-Abmessung)	119.5 mm
Höhe (Netto-Abmessung)	86 mm
Nettogewicht	0.36 kg
Maßzeichnung	DNV_TAE00001AF-4
Technische Daten
Anzahl Hauptkontakte Schließer	3
Anzahl Hauptkontakte Öffner	0
Anzahl Hilfskontakte Schließer	2
Anzahl Hilfskontakte Öffner	2
Anzahl Pole	3P
Normen	IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1
Bemessungsbetriebsspannung	Hilfsstromkreis 690 V
	Hauptstromkreis 690 V
Bemessungsfrequenz (f)	Hilfsstromkreis 50 / 60 Hz
	Steuerstromkreis 50 / 60 Hz
	Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (I_th)	(nach IEC 60947-4-1, offene Schütze q = 40 °C) 50 A
	(nach IEC 60947-5-1, q = 40 °C) 16 A
Bemessungsbetriebsstrom AC-1 (I_e)	(690 V, 40 °C) 50 A
	(690 V, 60 °C) 42 A
	(690 V, 70 °C) 37 A
Bemessungsbetriebsstrom AC-3 (I_e)	(415 V, 60 °C) 38 A
	(440 V, 60 °C) 38 A
	(500 V, 60 °C) 33 A
	(690 V, 60 °C) 24 A
	(380/400 V, 60 °C) 38 A
	(220/230/240 V, 60 °C) 40 A
Bemessungsbetriebsstrom AC-3e (I_e)	(415 V, 60 °C) 38 A
	(440 V, 60 °C) 38 A
	(500 V, 60 °C) 33 A
	(690 V, 60 °C) 24 A
	(380/400 V, 60 °C) 38 A
	(220/230/240 V, 60 °C) 40 A
Bemessungsbetriebsstrom AC-15 (I_e)	(500 V) 2 A
	(690 V) 2 A
	(24 / 127 V) 6 A
	(220 / 240 V) 4 A
	(400 / 440 V) 3 A
Bemessungsbetriebsstrom DC-1 (I_e)	(110 V) 2-polig in Reihe, 40 °C 50 A
	(110 V) 2-polig in Reihe, 60 °C 42 A
	(110 V) 2-polig in Reihe, 70 °C 37 A
	(110 V) 3-polig in Reihe, 40°C 50 A
	(110 V) 3-polig in Reihe, 60 °C 42 A
	(110 V) 3-polig in Reihe, 70 °C 37 A
	(220 V) 3-polig in Reihe, 40 °C 50 A
	(220 V) 3-polig in Reihe, 60 °C 42 A
	(220 V) 3-polig in Reihe, 70 °C 37 A
	(72 V) 1-polig, 40 °C 50 A
	(72 V) 1-polig, 60°C 42 A
	(72 V) 1-polig, 70 °C 37 A
	(72 V) 2-polig in Reihe, 40°C 50 A
	(72 V) 2-polig in Reihe, 60 °C 42 A
	(72 V) 2-polig in Reihe, 70 °C 37 A
	(72 V) 3-polig in Reihe, 40°C 50 A
	(72 V) 3-polig in Reihe, 60 °C 42 A
	(72 V) 3-polig in Reihe, 70 °C 37 A
Bemessungsbetriebsstrom DC-3 (I_e)	(110 V) 2-polig in Reihe, 40 °C 50 A
	(110 V) 2-polig in Reihe, 60 °C 42 A
	(110 V) 2-polig in Reihe, 70 °C 37 A
	(110 V) 3-polig in Reihe, 40°C 50 A
	(110 V) 3-polig in Reihe, 60 °C 42 A
	(110 V) 3-polig in Reihe, 70 °C 37 A
	(220 V) 3-polig in Reihe, 40 °C 50 A
	(220 V) 3-polig in Reihe, 60 °C 42 A
	(220 V) 3-polig in Reihe, 70 °C 37 A
	(72 V) 1-polig, 40 °C 50 A
	(72 V) 1-polig, 60°C 42 A
	(72 V) 1-polig, 70 °C 37 A
	(72 V) 2-polig in Reihe, 40°C 50 A
	(72 V) 2-polig in Reihe, 60 °C 42 A
	(72 V) 2-polig in Reihe, 70 °C 37 A
	(72 V) 3-polig in Reihe, 40°C 50 A
	(72 V) 3-polig in Reihe, 60 °C 42 A
	(72 V) 3-polig in Reihe, 70 °C 37 A
Bemessungsbetriebsstrom DC-5 (I_e)	(110 V) 2-polig in Reihe, 40 °C 50 A
	(110 V) 2-polig in Reihe, 60 °C 42 A
	(110 V) 2-polig in Reihe, 70 °C 37 A
	(110 V) 3-polig in Reihe, 40°C 50 A
	(110 V) 3-polig in Reihe, 60 °C 42 A
	(110 V) 3-polig in Reihe, 70 °C 37 A
	(220 V) 3-polig in Reihe, 40 °C 25 A
	(220 V) 3-polig in Reihe, 60 °C 25 A
	(220 V) 3-polig in Reihe, 70 °C 25 A
	(72 V) 1-polig, 40 °C 25 A
	(72 V) 1-polig, 60°C 25 A
	(72 V) 1-polig, 70 °C 25 A
	(72 V) 2-polig in Reihe, 40°C 50 A
	(72 V) 2-polig in Reihe, 60 °C 42 A
	(72 V) 2-polig in Reihe, 70 °C 37 A
	(72 V) 3-polig in Reihe, 40°C 50 A
	(72 V) 3-polig in Reihe, 60 °C 42 A
	(72 V) 3-polig in Reihe, 70 °C 37 A
Bemessungsbetriebsstrom DC-13 (I_e)	(24 V) 6 A / 144 W
	(48 V) 2.8 A / 134 W
	(72 V) 1 A / 72 W
	(110 V) 0.55 A / 60 W
	(125 V) 0.55 A / 69 W
	(220 V) 0.27 A / 60 W
	(250 V) 0.27 A / 68 W
	(400 V) 0.15 A / 60 W
	(500 V) 0.13 A / 65 W
	(600 V) 0.1 A / 60 W
Bemessungsbetriebsleistung AC-3 (P_e)	(400 V) 18.5 kW
	(415 V) 18.5 kW
	(440 V) 22 kW
	(500 V) 22 kW
	(690 V) 22 kW
	(380/400 V) 18.5 kW
	(220/230/240 V) 11 kW
Bemessungsbetriebsleistung AC-3e (P_e)	(415 V) 18.5 kW
	(440 V) 22 kW
	(500 V) 22 kW
	(690 V) 22 kW
	(380/400 V) 18.5 kW
	(220/230/240 V) 11 kW
Bemessungskurzzeitstromfestigkeit (I_cw)	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 350 A
	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 50 A
	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 150 A
	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 700 A
	(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 225 A
	(für 0,1 s) 140 A
	(für 1 s) 100 A
Maximales Ausschaltvermögen	(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 500 A
	(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 200 A
Bemessungsisolationsspannung (U_i)	gemäß IEC 60947-4-1 690 V
	gemäß IEC 60947-5-1 690 V
	(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (U_imp)	6 kV
Maximale elektrische Schaltfrequenz	(AC-1) 600 Schaltspiele/Std
	(AC-15) 1200 Schaltspiele/Std
	(AC-2 / AC-4) 150 Schaltspiele/Std
	(AC-3) 1200 Schaltspiele/Std
	(DC-13) 900 Schaltspiele/Std
Maximale Schalthäufigkeit	3600 Schaltspiele/Std
Bemessungssteuerspannung (U_c)	50 Hz 24 ... 60 V
	60 Hz 24 ... 60 V
	Gleichstrombetrieb 20 ... 60 V
Verlustleistung	6 A pro Pol 0.1 W
	bei Bemessungsbedingungen AC-1 pro Pol 2.4 W
	bei Bemessungsbedingungen AC-3 pro Pol 1.3 W
Betriebszeit	zwischen Spulenentregung und Schließen des Öffnerkontakts 13 ... 98 ms
	zwischen Spulenentregung und Öffnen des Schließerkontakts 11 ... 95 ms
	zwischen Spulenerregung und Öffnen des Öffnerkontakts 38 ... 90 ms
	zwischen Spulenerregung und Schließen des Schließerkontakts 40 ... 95 ms
Montage auf DIN-Schiene	TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
	TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Schraubmontage (nicht enthalten)	2 x M4 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreis	flexibel mit Aderendhülse 1/2x 1.5 ... 10 mm²
	flexibel mit isolierter Aderendhülse 1x 1.5 ... 10 mm²
	flexibel mit isolierter Aderendhülse 2x 1.5 ... 4 mm²
	starr massiv 1/2x 2.5 ... 4 mm²
	starr mehrdrähtig 1/2x 2.5 ... 10 mm²
Anschlussmöglichkeit-Hilfsstromkreis	flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
	flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
	flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
	starr massiv 1/2x 1 ... 2.5 mm²
	starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Anschlussmöglichkeit-Steuerstromkreis	flexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
	flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
	flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
	starr massiv 1/2x 1 ... 2.5 mm²
	starr mehrdrähtig 1/2x 1 ... 2.5 mm²
Abisolierlänge	Hilfsstromkreis 10 mm
	Steuerstromkreis 10 mm
	Hauptstromkreis 14 mm
Schutzart	(nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20
	(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
	(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP20
Anzugsdrehmoment	Hilfsstromkreis 1.2 N·m
	Steuerstromkreis 1.2 N·m
	Hauptstromkreis 2.5 N·m
Anschlussart	Schraubklemme
Produktname	Schütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA	Hauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA	(600 V AC) 50 A
Nennleistung UL/CSA	(120 V AC einphasig) 2 hp
	(200 ... 208 V AC dreiphasig) 10 hp
	(220 ... 240 V AC dreiphasig) 10 hp
	(240 V AC einphasig) 5 hp
	(440 ... 480 V AC dreiphasig) 25 hp
	(550 ... 600 V AC dreiphasig) 30 hp
Anschlussmöglichkeit-Hauptstromkreis UL/CSA	starr massiv 1/2x 14-10 AWG
	starr mehrdrähtig 1/2x 14-8 AWG
Anschlussmöglichkeit-Hilfsstromkreis UL/CSA	starr massiv 1/2x 18-14 AWG
	starr mehrdrähtig 1/2x 18-14 AWG
Anschlussmöglichkeit-Steuerstromkreis UL/CSA	starr massiv 1/2x 18-14 AWG
	starr mehrdrähtig 1/2x 18-14 AWG
Anzugsdrehmoment UL/CSA	Hilfsstromkreis 11 in·lb
	Steuerstromkreis 11 in·lb
	Hauptstromkreis 22 in·lb
Strom bei Vollast (Motoren)	(120 V AC einphasig) 24 A
	(200 ... 208 V AC dreiphasig) 32.2 A
	(220 ... 240 V AC dreiphasig) 28 A
	(240 V AC einphasig) 28 A
	(440 ... 480 V AC dreiphasig) 34 A
	(550 ... 600 V AC dreiphasig) 32 A
Umgebungsbedingungen
Umgebungstemperatur	(in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 60 °C
	(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
	(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeit	nach IEC 60947 - 1 Annex Q Kategorie B
Höchstzulässige Betriebshöhenlage	ohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27	geschlossen, Schockrichtung A: 30 g
	geschlossen, Schockrichtung B1: 25 g
	geschlossen, Schockrichtung B2: 15 g
	geschlossen, Schockrichtung C1: 25 g
	geschlossen, Schockrichtung C2: 25 g
Vibrationsfestigkeit nach IEC/EN 60068-2-6	4g (geschlossen) & 2g (offen) 5 ... 300 Hz
Verschmutzungsgrad	3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)	9AKK108467A5658
REACH Erklärung	2CMT2021-006202
RoHS Erklärung	2CMT2021-006277
Gefahrstoff-Überwachungsgesetz - TSCA	2CMT2023-006525
WEEE B2C / B2B	B2B
WEEE Kategorie	5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Demontageanleitung für End-of-Life-Produkte	1SBC101080M6801
Umweltprodukterklärung - EPD	1SBD250584E4000
Nachhaltiger Materialanteil in Verpackungen (Gewicht in %)	recycelter Karton - 86 %
Nachhaltiger Materialanteil (Gewicht in %)	recyceltes Metall - 28 %
Zertifikate und Deklarationen
A2L Zertifikat – UL	9AKK108469A4875
	9AKK108469A4879
ABS Zertifikat	ABS_20-2060694-PDA
CB Zertifikat	CB_SE-116364
CCC Zertifikat	CCC_2024010304656668
CQC Zertifikat	CQC2010010304445623
Konformitätserklärung - CCC	2020980304001254
Konformitätserklärung - CE	1SBD250022U1000
Konformitätserklärung - UKCA	1SBD250044U1000
DNV Zertifikat	DNV_TAE00001AF-4
LR Zertifikat	LRS_LR23403517TA-02
RINA Zertifikat	RINA_ELE142224XG
RMRS Zertifikat	RMRS_1802705280
UL Zertifikat	UL-US-2150887-5
	UL-CA-2142658-5
UL Zulassung	E312527
Verpackungsinformationen
Menge Verpackungseinheit 1	Karton 1 Stück
Breite Verpackungseinheit 1	90 mm
Länge Verpackungseinheit 1	125 mm
Höhe Verpackungseinheit 1	48 mm
Bruttogewicht Verpackungseinheit 1	0.36 kg
EAN Verpackungseinheit 1	3471523005495
Menge Verpackungseinheit 2	Karton 18 Stück
Breite Verpackungseinheit 2	250 mm
Länge Verpackungseinheit 2	300 mm
Höhe Verpackungseinheit 2	315 mm
Bruttogewicht Verpackungseinheit 2	12.96 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)	Q
ETIM 7	EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8	EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9	EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClass	V11.0 : 27371003
UNSPSC	39121529
IDEA Granular Category Code (IGCC)	4758 >> Iec Contactors
E-Nummer (Finnland)	3708056

ETIM for 1SBL297082R1122 Niederspannungsschaltgeräte (EC000066)
Merkmal	Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978)	24 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979)	24 V
Bemessungssteuerspeisespannung DC (EF003980)	20 V
Spannungsart zur Betätigung (EF008242)	AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393)	50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392)	38 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364)	18.5 kW
Geeignet für Reiheneinbau (EF001126)	Nein
Anzahl der Hilfskontakte als Schließer (EF001376)	2
Anzahl der Hilfskontakte als Öffner (EF001377)	2
Anschlussart Hauptstromkreis (EF006819)	Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375)	0
Anzahl der Schließer als Hauptkontakte (EF001374)	3

Datasheet - PDF

▲

Titel:	Größe:	Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf	240 Mbytes

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben

Bewertung abgeben

Formular verstecken

Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen? Ja Nein

	Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.

5 / 5 merci beaucoup

— sotitradim 2025-11-29
Kundenbewertung:

Produkt: SL20,MNM,IP42,300lm,1H SL2MNM42H1C EATON ELEC
4 / 5 Amazing to use it

— B rahul 2025-10-04
Kundenbewertung:

Produkt: 661601 LEGRAND URA21LED 70LM 1H IP42 NP
5 / 5 good

— B rahul 2025-09-18
Kundenbewertung:

Produkt: 31295 WÖHNER Bauhalter Der Klasse CC 1p,
5 / 5 Usefull product

— B rahul 2025-09-18
Kundenbewertung:

Produkt: 2CSF202004R1250 ABB FH202 AC-25 / 0,03 Residu

1SBL297082R1122 ABB AFS38-30-22-11 24-60V50/60HZ 20-60VDC Schütz

ANGESEHENE ARTIKEL

1SBL297082R1122 ABB...

1SDA067028R1 ABB...

1SNA115271R2200...

Related products

Bestseller

Mehr Infos

Datasheet - PDF

Bewertungen (0) ▲

Aktuelle Bewertungen unserer Kunden
