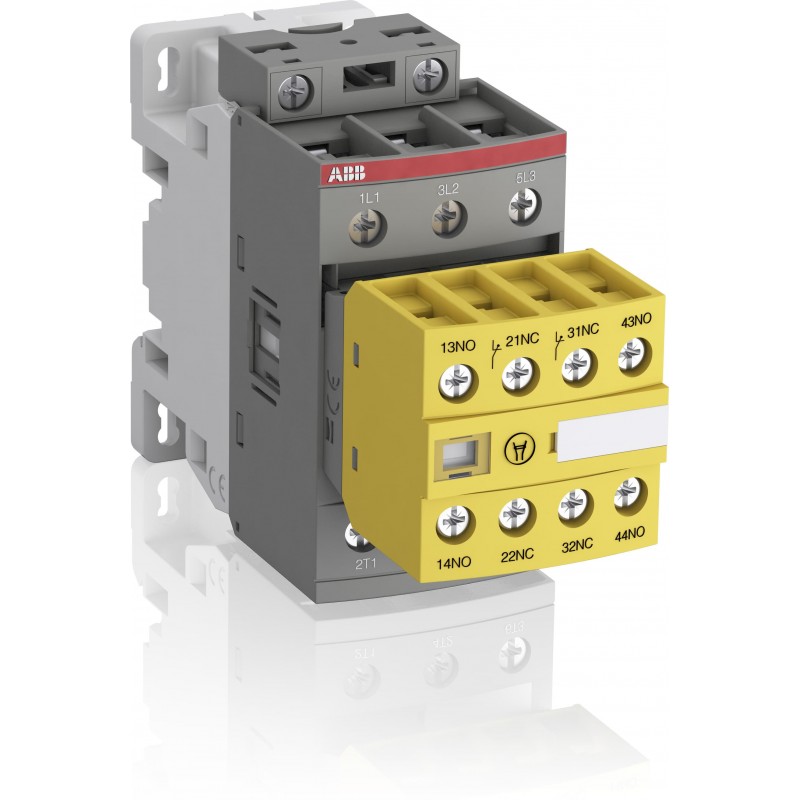

AFS09 ... AFS38 Schütze sind konzipiert für die Maschinen-Sicherheits-Anwendungen. Sie werden geliefert mit fester front-mounted auxiliary contact blocks macht Sie ideal für die überwachung und Steuerung der schaltungen. Mechanisch verbunden und Spiegel Kontakte machen Sie Ihr system sicherer zu machen. - Regelkreis mit elektronischer Spule-interface: - 24...60 V AC, 20...60 V DC, 100...250 V AC / DC betrieben der Annahme einer Breite der Steuerspannung Auswahl - reduziert-panel-Energie-Verbrauch - Spiegel und mechanisch verbundene Kontakte, mit front-markierten symbol acc. zu IEC60947-5-1, immer Gewährleistung des rechts Schütz status - front-montierten Hilfskontaktblock: - fest - die Schutzabdeckung verhindert manuellen Betrieb - gelbe Gehäuse für einfache Identifizierung - minimale Schaltleistung 12 V / 3 mA, mit einer Fehlerrate von 10-7 acc. IEC 60947-5-4 - built-in-überspannungsschutz
Bestellen
- Mindestbestellmenge:
- 1 Stück
- Zolltarifnummer:
- Fünf und achtzig Millionen drei hundert vier und sechzig tausend neun hundert
Abmessungen
- Produkt Netto-Breite:
- Fünf und vierzigmm
- Produkt Netto Tiefe:
- 119.5mm
- Produkt Netto-Höhe:
- Sechs und achtzigmm
- Produkt-Netto-Gewicht:
- 0.36kg
Technische
- Anzahl der Hauptkontakte-NR.:
- Drei
- Anzahl der Hauptkontakte NC:
- Null
- Anzahl der Hilfskontakte NO:
- Zwei
- Anzahl der Hilfsschalter öffner:
- Zwei
- Standards:
- IEC 60947-1 / 60947-4-1 und EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
- Bemessungs-Spannung:
- Auxiliary Circuit 690 V
Hauptstromkreis 690 V
- Bemessungs-Frequenz (f):
- Auxiliary Circuit 50 / 60 Hz
Main Circuit 50 / 60 Hz
- Herkömmliche Free-air Thermal Current (Ith):
- acc. IEC 60947-4-1, Offene Schütze q = 40 °C 50 A
acc. IEC 60947-5-1, q = 40 °C 16 A
- Bemessungs-Betriebsstrom AC-1 (Ie):
- (690 V) 40 °C 50 A
(690 V) 60 °C 42 A
(690 V) 70 °C 37 A
- Bemessungs-Betriebsstrom AC-3 (Ie):
- (220 / 230 / 240 V) 60 °C 33 A
(380 / 400 V) 60 °C 32 A
(415 V) 60 °C 32 A
(440 V) 60 °C 32 A
(500 V) 60 °C 28 A
(690 V) 60 °C 21 A
- Bemessungs-Strom AC-3 (Pe):
- (220 / 230 / 240 V) 9 kW
(380 / 400 V) 15 kW
(400 V) 15 kW
(415 V) 15 kW
(440 V) 18,5 kW
(500 V) 18,5 kW
(690 V) 18,5 kW
- Bemessungs-Betriebsstrom AC-15 (Ie):
- (220 / 240 V) 4 A
(24 / 127 V) 6 A
(400 / 440 V) 3 A
(500 V) 2 A
(690 V) 2 A
- Bemessungs-kurzzeitstromfestigkeit (ichcw):
- bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 10 s 350 A
bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 15 min 50 A
bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 min 150 A
bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 s 700
bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 30 s 225 A
für 0,1 s 140 A
für 1 s 100 A
- Maximale Schaltleistung:
- cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 440 V 500 A
cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 690 V-200 A
- Maximale Elektrische Schalthäufigkeit:
- AC-1 600 Zyklen pro Stunde
AC-15 1200 Zyklen pro Stunde
AC-2 / AC-4-150 Zyklen pro Stunde
AC-3 1200 Zyklen pro Stunde
DC-13 900 Zyklen pro Stunde
- Bemessungs-Betriebsstrom DC-13 (Ie):
- (110 V) 0,55 A / 60 A
(125 V) 0,55 A / 69 A
(220 V) 0,27 A / 60 A
(24 V) 6 A / 144 A
(250 V) 0,27 A / 68 A
(400 V) 0,15 A / 60 A
(48 V) 2,8 A / 134 A
(500 V) 0,13 A / 65 A
(600 V) 0,1 A / 60 A
(72 V) 1 A / 72 A
- Bemessungsisolationsspannung (Uich):
- acc. UL/CSA 600 V
acc. IEC 60947-4-1 und VDE 0110 (Gr. C) 690 V
- Bewertet Impuls Widerstehen Spannung (Uimp):
- 6 kV
- Maximale Mechanische Schalthäufigkeit:
- 3600 Zyklen pro Stunde
- Rated Control Circuit Voltage (Uc):
- 50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
DC-Betrieb 20 ... 60 V
- Ansprechzeit:
- Zwischen Spule De-Erregung-und NC-Kontakt Schließen 13 ... 98 ms
Zwischen Spule De-Erregung und NO-Kontakt-Öffnung 11 ... 95 ms
Zwischen Bestromung der Spule und öffner Öffnung 38 ... 90 ms
Zwischen Spule Erregung und KEINEN Kontakt Schließen 40 ... 95 ms
- Anschluss Kapazität Hauptstromkreis:
- Flexibel mit Isolierter Aderendhülse 1x 1,5 ... 10 mm2
Flexibel mit Isolierter Aderendhülse 2x 1,5 ... 4 mm2
Flexible mit Aderendhülse 1/2x 1,5 ... 10 mm2
Starre 1/2x 2.5 ... 10 mm2
- Anschluss Kapazität Hilfsstromkreis:
- Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
Flexibel mit Isolierter Aderendhülse 1x 0.75 ... 2.5 mm2
Flexibel mit Isolierter Aderendhülse 2x 0,75 ... 1,5 mm2
Starre 1/2x 1 ... 2,5 mm2
- Anschluss Kapazität Regelkreis:
- Flexible mit Aderendhülse 1/2x 0.75 ... 2.5 mm2
Flexibel mit Isolierter Aderendhülse 1x 0.75 ... 2.5 mm2
Flexibel mit Isolierter Aderendhülse 2x 0,75 ... 1,5 mm2
Starre 1/2x 1 ... 2,5 mm2
- Abisolierlänge:
- Auxiliary Circuit 10 mm
Control Circuit 10 mm
Main Circuit 14 mm
- Schutzart:
- acc. IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
acc. IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20
- Terminal-Typ:
- Schraubklemmen
Umwelt
- Umgebungstemperatur:
- In der Nähe der Schütz für die Lagerung -60 ... +80 °C
In der Nähe Schütz Ausgestattet mit Thermal O/L Relay--25 ... +60 °C
In der Nähe Schütz ohne Thermal O/L Relay -40 ... +70 °C
- Klimatischen Widerstehen:
- Kategorie B gemäß IEC 60947-1 Anhang Q
- Maximale Betriebshöhe Zulässig:
- 3000 m
- Widerstand gegen Vibrationen acc. IEC 60068-2-6:
- 5 ... 300 Hz 4 g geschlossen-position / 2 g offene position
- Schock-acc. IEC 60068-2-27:
- Geschlossen, Richtung Schock: 30 g
Geschlossene, Stoß-Richtung: B1 25 g
Geschlossene, Stoß-Richtung: B2 15 g
Geschlossene, Stoß-Richtung: C1 25 g
Geschlossene, Stoß-Richtung: C2 25 g
Technische UL/CSA
- General Use Rating UL/CSA:
- (600 V AC) 50 A
- PS-Bewertung UL/CSA:
- (120 V AC) einphasig 2 Hp
(240 V AC) einphasig 5 PS
(200 ... 208 V AC) Dreiphasen-10 PS
(220 V ... 240 V AC) Dreiphasen-10 PS
(440 ... 480 V AC) Dreiphasen-20 PS
(550 ... 600 V AC) Dreiphasen-25 PS
- Anzugsdrehmoment UL/CSA:
- Auxiliary Circuit 11 in·lb
Control Circuit 11 in·lb
Haupt-Schaltung 22 in·lb
Zertifikate und Erklärungen (Dokument-Nummer)
- CB-Zertifikat:
- CB_SE_80872M1
- cUL-Zertifikat:
- UL_20170607-E312527-7-1
- Konformitätserklärung - CE:
- 1SBD250022U1000
- Anweisungen und Handbücher:
- 1SBC101052M6801
- UL-Listing-Karte:
- E312527
Container Informationen
- Paket Level 1-Einheiten:
- 1 Stück
- Paket Level 1 Breite:
- 87 mm
- Paket Level 1 Länge:
- 121 mm
- Paket Level 1 Höhe:
- 47 mm
- Paket Level 1 Brutto-Gewicht:
- 0,36 kg
- Paket Level 1-EAN:
- 3471523005488
- Paket Level-2-Einheiten:
- 36 Stück
- Paket Level 2 Breite:
- 250 mm
- Paket Level 2 Länge:
- 300 mm
- Paket Ebene 2 Height:
- 315 mm
- Paket Ebene 3 Einheiten:
- 864 Stück
Klassifikationen
- Objekt-Classification Code:
- Q
- ETIM 4:
- EC000066 - Magnet contactor, AC-switching
- ETIM 5:
- EC000066 - Magnet contactor, AC-switching
- ETIM 6:
- EC000066 - Leistungsschütz, AC-schaltend
