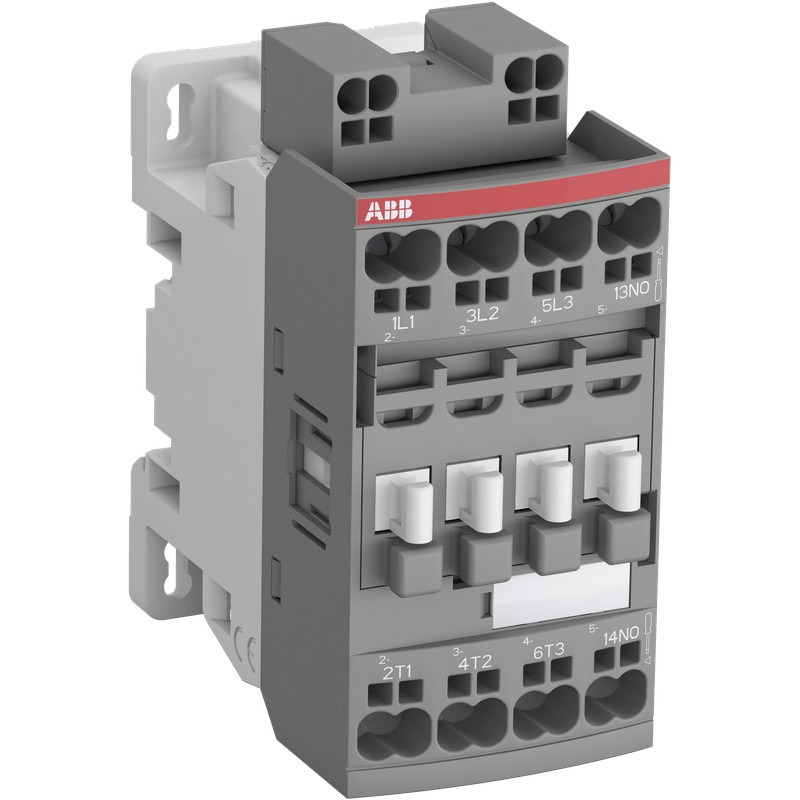

1SBL136005R2110 ABB AF09Z-30-10K-21 24-60V50/60HZ 20-60VDC
1SBL136005R2110
ABB
AF09Z-30-10K-21 24-60V50/60HZ 20-60VDC
Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲Bestellen
| Mindestbestellmenge: | 1 Stück |
| Zolltarifnummer: | Fünf und achtzig Millionen drei hundert vier und sechzig tausend neun hundert |
Beliebte Downloads
| Anweisungen und Handbücher: | 1SBC101054M6801 |
Abmessungen
| Produkt Netto-Breite: | 45 mm |
| Produkt Netto-Tiefe / - Länge: | 77 mm |
| Produkt Netto-Höhe: | 92.3 mm |
| Produkt-Netto-Gewicht: | 0.315 kg |
Technische
| Anzahl der Hauptkontakte-NR.: | Drei |
| Anzahl der Hauptkontakte NC: | Null |
| Anzahl der Hilfskontakte NO: | Eins |
| Anzahl der Hilfsschalter öffner: | Null |
| Bemessungs-Spannung: | Auxiliary Circuit 690 V Hauptstromkreis 690 V |
| Bemessungs-Frequenz (f): | Auxiliary Circuit 50 / 60 Hz Main Circuit 50 / 60 Hz |
| Herkömmliche Free-air Thermal Current (Ith): | acc. IEC 60947-4-1, Offene Schütze q = 40 °C 35 A acc. IEC 60947-5-1, q = 40 °C 16 A |
| Bemessungs-Betriebsstrom AC-1 (Ie): | (690 V) 40 °C 25 A (690 V) 60 °C 25 A (690 V) 70 °C 22 A |
| Bemessungs-Betriebsstrom AC-3 (Ie): | (220 / 230 / 240 V) 60 °C 9 A (380 / 400 V) 60 °C 9 A (415 V) 60 °C 9 A (440 V) 60 °C 9 A (500 V) 60 °C 9.5 A (690 V) 60 °C 7 A |
| Bemessungs-Strom AC-3 (Pe): | (220 / 230 / 240 V) 2,2 kW (380 / 400 V) 4 kW (415 V) 4 kW (440 V) 4 kW (500 V) 5,5 kW (690 V) 5,5 kW |
| Bemessungs-Betriebsstrom AC-15 (Ie): | (220 / 240 V) 4 A (24 / 127 V) 6 A (400 / 440 V) 3 A (500 V) 2 A (690 V) 2 A |
| Bemessungs-kurzzeitstromfestigkeit (ichcw): | bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 10 s 150 bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 15 min 35 A bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 min 60 A bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 s 300 A bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 30 s 80 A für 0,1 s 140 A für 1 s 100 A |
| Maximale Schaltleistung: | cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) 440 V 250 A cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 690 V 106 A |
| Maximale Elektrische Schalthäufigkeit: | AC-1 600 Zyklen pro Stunde AC-15 1200 Zyklen pro Stunde AC-2 / AC-4-300 Zyklen pro Stunde AC-3 1200 Zyklen pro Stunde DC-13 900 Zyklen pro Stunde |
| Bemessungs-Betriebsstrom DC-13 (Ie): | (110 V) 0,55 A / 60 W (220 V) 0,27 A / 60 W (400 V) 0,15 A / 60 W (500 V) 0,13 A / 65 W (600 V) 0,1 A / 60 W (125 V) 0,55 A / 69 W (24 V) 6 A / 144 W (250 V) 0,27 A / 68 W (48 V) 2,8 A / 134 W (72 V) 1 A / 72 W |
| Bemessungsisolationsspannung (Uich): | acc. UL/CSA 600 V acc. IEC 60947-4-1 und VDE 0110 (Gr. C) 690 V |
| Bewertet Impuls Widerstehen Spannung (Uimp): | 6 kV |
| Maximale Mechanische Schalthäufigkeit: | 3600 Zyklen pro Stunde |
| Rated Control Circuit Voltage (Uc): | 50 Hz 24 ... 60 V 60 Hz 24 ... 60 V DC-Betrieb 20 ... 60 V |
| Ansprechzeit: | Zwischen Spule De-Erregung-und NC-Kontakt Schließen 13 ... 98 ms Zwischen Spule De-Erregung und NO-Kontakt-Öffnung 11 ... 95 ms Zwischen Bestromung der Spule und öffner Öffnung 38 ... 90 ms Zwischen Spule Erregung und KEINEN Kontakt Schließen 40 ... 95 ms |
| Anschluss Kapazität Hauptstromkreis: | Flexible 1/2x 0.5 ... 4 mm2 Flexibel mit Isolierter Aderendhülse 1x 0.5 ... 4 mm2 Flexibel mit Isolierter Aderendhülse 2x 0.5 ... 2.5 mm2 Flexible mit Aderendhülse 1/2x 0.5 ... 4 mm2 Starre 1/2x 1 ... 6 mm2 |
| Anschluss Kapazität Hilfsstromkreis: | Flexible 1/2x 0.5 ... 2.5 mm2 Flexible mit Aderendhülse 1/2x 0.5 ... 2.5 mm2 Flexibel mit Isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm2 Starre 1/2x 1 ... 2,5 mm2 |
| Anschluss Kapazität Regelkreis: | Flexible 1/2x 0.5 ... 2.5 mm2 Flexible mit Aderendhülse 1/2x 0.5 ... 2.5 mm2 Flexibel mit Isolierter Aderendhülse 1/2x 0.5 ... 1.5 mm2 Starre 1/2x 1 ... 2,5 mm2 |
| Abisolierlänge: | Auxiliary Circuit 10 mm Control Circuit 10 mm Main Circuit 12 mm |
| Schutzart: | acc. IEC 60529, IEC 60947-1, EN 60529 Auxiliary Terminals IP20 acc. IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20 acc. IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP20 |
| Terminal-Typ: | Push-in Federklemmen |
Umwelt
| Umgebungstemperatur: | In der Nähe der Schütz für die Lagerung -60 ... +80 °C In der Nähe Schütz Ausgestattet mit Thermal O/L Relay--25 ... +60 °C In der Nähe Schütz ohne Thermal O/L Relay -40 ... +70 °C |
| Klimatischen Widerstehen: | Kategorie B gemäß IEC 60947-1 Anhang Q |
| Maximale Betriebshöhe Zulässig: | 3000 m |
| Widerstand gegen Vibrationen acc. IEC 60068-2-6: | 5 ... 300 Hz 4 g geschlossen-position / 2 g offene position |
Technische UL/CSA
| General Use Rating UL/CSA: | (600 V AC) 25 A |
| PS-Bewertung UL/CSA: | (120 V AC) einphasig 3/4 PS (240 V AC) einphasig 1-1/2 Hp (200 ... 208 V AC) Drei Phase-2-Hp (220 V ... 240 V AC) Drei Phase-2-Hp (440 ... 480 V AC) dreiphasig 5 PS (550 ... 600 V AC) Dreiphasen-7-1/2 Hp |
Zertifikate und Erklärungen (Dokument-Nummer)
| CB-Zertifikat: | CB_SE-80871M3 |
| cUL-Zertifikat: | UL_20180227_E312527_7_1 |
| Konformitätserklärung - CE: | 1SBD250000U1000 |
| DNV-Zertifikat: | DNV-GL_TAE00001AF-3 |
| DNV GL Zertifikat: | DNV-GL_TAE00001AF-3 |
| GL Zertifikat: | DNV-GL_TAE00001AF-3 |
| Anweisungen und Handbücher: | 1SBC101054M6801 |
| RMRS-Zertifikat: | RMRS_1802705280 |
Container Informationen
| Paket Level 1-Einheiten: | box 1 Stück |
| Paket Level 1 Breite: | 93 mm |
| Paket Level 1 Tiefe / Länge: | 86 mm |
| Paket Level 1 Höhe: | 45 mm |
| Paket Level 1 Brutto-Gewicht: | 0,33 kg |
| Paket Level 1-EAN: | 3471523155510 |
| Paket Level-2-Einheiten: | box von 45 Stück |
| Paket Level 2 Breite: | 250 mm |
| Paket Ebene 2 Tiefe / Länge: | 300 mm |
| Paket Ebene 2 Height: | 315 mm |
| Paket Level 2 Brutto-Gewicht: | 14.85 kg |
| Paket Ebene 3 Einheiten: | 1080 Stück |
Klassifikationen
| Objekt-Classification Code: | Q |
| ETIM 4: | EC000066 - Magnet contactor, AC-switching |
| ETIM 5: | EC000066 - Magnet contactor, AC-switching |
| ETIM 6: | EC000066 - Leistungsschütz, AC-schaltend |
| ETIM 7: | EC000066 - Leistungsschütz, AC-schaltend |
| UNSPSC: | Neun und dreißig Millionen eins hundert eins und zwanzig tausend fünf hundert neun und zwanzig |
| Merkmal | Wert |
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 24 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 24 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 20 V |
| Spannungsart zur Betätigung (EF008242) | AC/DC |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) | 4 kW |
| Bemessungsbetriebsleistung NEMA (EF011960) | 1.4914 kW |
| Geeignet für Reiheneinbau (EF001126) | Nein |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anschlussart Hauptstromkreis (EF006819) | Federzuganschluss |
| Anzahl der Öffner als Hauptkontakte (EF001375) | 0 |
| Anzahl der Schließer als Hauptkontakte (EF001374) | 3 |
