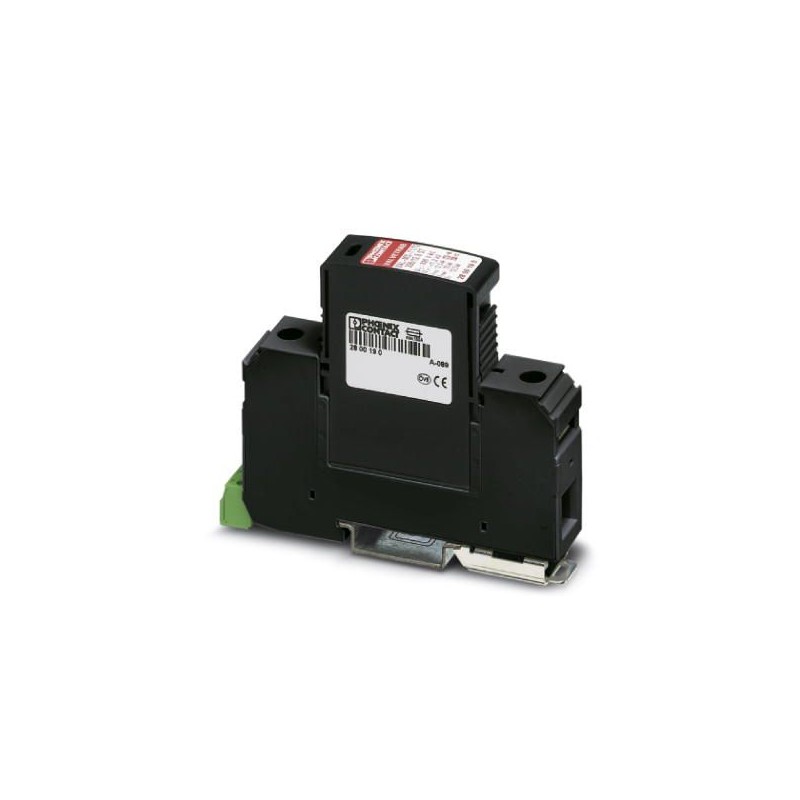

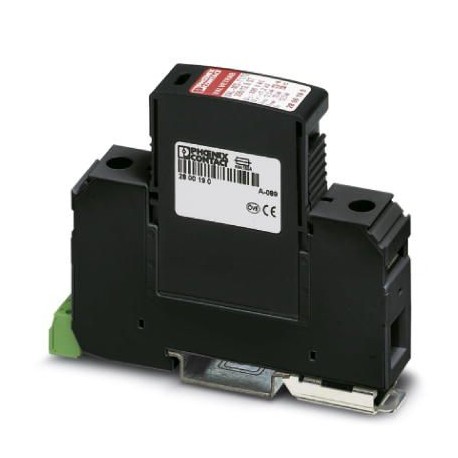

VAL-MS-T1/T2 335/12.5/1+0-FM
2801042
PHOENIX_CONTACT
1
Dispositivo de proteção contra raios/surtos de tensão tipo 1/2
Trabtech (TT)
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Código do pedido | 2801042 |
---|---|
Quantidade de embalagem (VPE) | 1 Unid |
Página de catálogo | Página 37 (C-4-2017) |
GTIN | 4046356698153 |
Peso por unidade (exclusive embalagem) | 210,500 GRM |
Número do imposto alfandegário | 85363030 |
País de origem | DE (Alemanha) |
Altura | 96,8 mm |
---|---|
Largura | 17,6 mm |
Profundidade | 77,5 mm (incl. trilho de fixação de 7,5 mm) |
Unidade de divisão | 1 TE |
Grau de proteção | IP20 (só com utilização de todos os terminais) |
---|---|
Temperatura ambiente (funcionamento) | -40 °C ... 80 °C |
Temperatura ambiente (armazenamento/transporte) | -40 °C ... 80 °C |
Altitude | ≤ 2000 m (amsl (acima do nível do mar)) |
Umidade do ar admissível (funcionamento) | 5 % ... 95 % |
Impactos (Operação) | 30g (Semi-seno / 11 ms / 3x X, Y, Z) |
Vibração (funcionamento) | 7,5g (10 ... 500 Hz/2,5 h/X, Y, Z) |
Tipo de proteção de acordo com IEC | I / II |
---|---|
T1 / T2 | |
T1 | |
I | |
Tipos EN | T1 / T2 |
T1 | |
Sistema de alimentação de corrente IEC | TN-S |
TN-C | |
TT | |
Circuitos de proteção | L-N |
L-PEN | |
Tipo de montagem | Trilho de fixação: 35 mm |
Cor | preto RAL 9005 |
Material caixa | PA 6.6 |
PBT | |
Grau de impurezas | 2 |
Classe de inflamabilidade conforme UL 94 | V-0 |
Formato | Módulo para trilho de fixação plugável em dois lados |
Sinalização de proteção contra surtos com defeito | óptico, contato de transmissão remota |
Tensão nominal UN | 240 V AC (TN-C, TN-S) |
---|---|
240 V AC (TT) | |
Freqüência nominal fN | 50 Hz (60 Hz) |
Máxima tensão contínua UC | 335 V AC |
Corrente de carga nominal IL | 80 A |
Corrente do condutor de proteção IPE | ≤ 800 µA |
Consumo de potência standby PC | ≤ 270 mVA |
Corrente de pico nominal In(8/20)µs | 12,5 kA |
Pico de corrente de descarga máx. Imáx.(8/20) µs | 50 kA |
Corrente de teste contra raios (10/350) µs, carga | 6,25 As |
Corrente de teste contra raios (10/350) µs, energia específica | 39 kJ/Ω |
Corrente de teste contra raios (10/350) µs, valor de refração Iimp | 12,5 kA |
Corrente de descarga Itotal(8/20) µs | 12,5 kA |
Corrente de descarga ltotal(10/350) μs | 12,5 kA |
Resistência a curto-circuito ISCCR | 25 kA |
Nível de proteção Up | ≤ 1,2 kV |
≤ 1,6 kV (30 kA - 8/20 µs) | |
Tensão residual Ures | ≤ 1,2 kV (com In) |
≤ 1,1 kV (com 10 kA) | |
≤ 1 kV (com 5 kA) | |
≤ 0,9 kV (com 3 kA) | |
Reação TOV com UT | 415 V AC (5 s / withstand mode) |
Tempo de resposta tA | ≤ 25 ns |
Fusível de pré-proteção máximo com cabeamento de passagem V | 80 A (gG - 16 mm²) |
Fusível de pré-proteção máximo com cabeamento de linha de ramificação | 160 A (gG) |
Função de comutação | Inversor |
---|---|
Tensão operacional | 5 V AC ... 250 V AC |
30 V DC | |
Corrente de operação | 5 mA AC ... 1 A AC |
1 A DC | |
Tipo de conexão | Conexão de encaixe/conexão a parafuso através de COMBICON |
Rosca | M2 |
Torque de aperto | 0,25 Nm |
Comprimento de isolamento | 7 mm |
Bitola do condutor, flexível | 0,14 mm² ... 1,5 mm² |
Bitola do condutor, fixa | 0,14 mm² ... 1,5 mm² |
Bitola do condutor AWG | 28 ... 16 |
Tipo de conexão | Conexão a parafuso |
---|---|
Rosca | M5 |
Torque de aperto | 3 Nm (1,5 mm² ... 16 mm²) |
4,5 Nm (25 mm² ... 35 mm²) | |
Comprimento de isolamento | 16 mm |
Bitola do condutor, flexível | 1,5 mm² ... 25 mm² |
Bitola do condutor, fixa | 1,5 mm² ... 35 mm² |
Bitola do condutor AWG | 15 ... 2 |
Tipo de conexão | Terminal elétrico formato forquilha |
Bitola do condutor, flexível | 1,5 mm² ... 16 mm² |
Título: | Tamanho: | Tipo: |
---|---|---|
PDF CATALOG PHOENIX PROTECTION EN.pdf | 27 Mbytes | |
PHOENIX CONTACT-2801042-VAL-MS-T1/T2 335/12.5/1+0-FM | 117 Kbytes |
