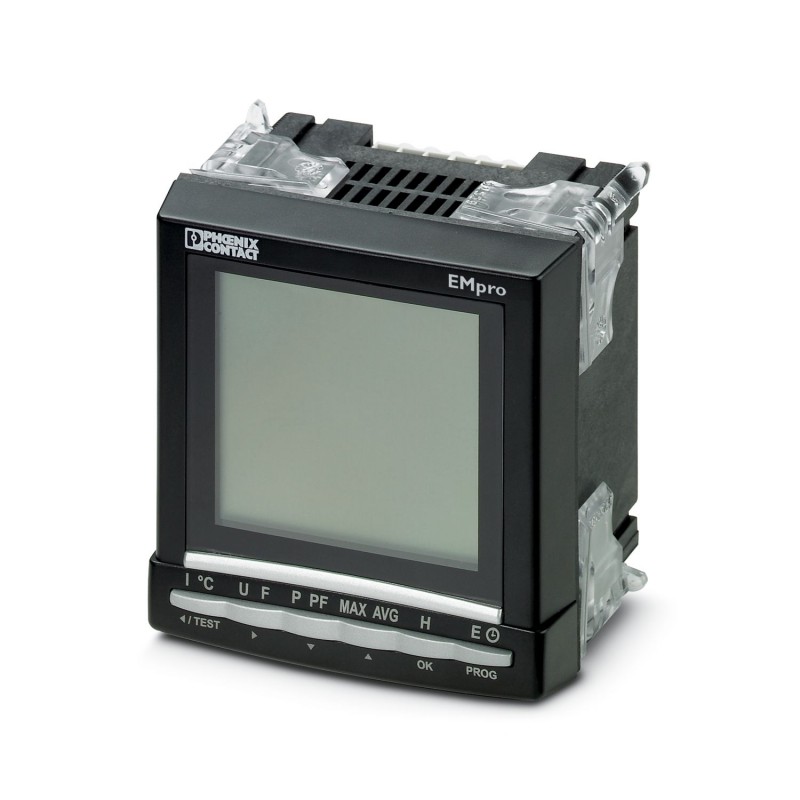

EEM-MA600-24DC 2902352 PHOENIX CONTACT Equipamento de medição
EEM-MA600-24DC
2902352
PHOENIX_CONTACT
Equipamento de medição
Interface
* Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Mais informação
▲Dados comerciais
| Código do pedido | 2902352 |
|---|---|
| Quantidade de embalagem (VPE) | 1 Unid |
| Página de catálogo | Página 208 (C-5-2017) |
| GTIN | 4046356657136 |
| Peso por unidade (exclusive embalagem) | 813,100 GRM |
| Número do imposto alfandegário | 90303100 |
| País de origem | TN (Tunísia) |
Medidas
| Largura | 96 mm |
|---|---|
| Altura | 96 mm |
| Profundidade | 82 mm |
| Profundidade de montagem com módulo de expansão | 80 mm |
| Profundidade de montagem sem módulo de expansão | 60 mm |
Condições ambientais
| Temperatura ambiente (funcionamento) | -10 °C ... 55 °C (14 °F ... 131 °F) |
|---|---|
| Temperatura ambiente (armazenamento/transporte) | -20 °C ... 85 °C (-4 °F ... 185 °F) |
| Máx. umidade do ar admissível (funcionamento) | ≤ 95 % |
| Teor de névoa de sal máx. | ≤ 2,5 % |
Dados de entrada
| Princípio de medição | Medição do valor efetivo real |
|---|---|
| Registro de oscilações principais | até 63º harmônico |
| Variável de medição | AC Seno (50/60 Hz) |
| Denominação entrada | Entrada de medição de tensão V1, V2, V3 |
| Faixa de tensão de entrada | 18 V AC ... 700 V AC (Fase/fase) |
| 11 V AC ... 404 V AC (Fase/condutor neutro) | |
| Tensão de entrada | 500 kV AC (Primário, mediante transdutores de tensão externos) |
| Secundário: 60, 100, 110, 115, 120, 173, 190 V AC | |
| Precisão | 0,2 % |
| Faixa de corrente de entrada | através de transformador externo |
| Corrente de entrada | 9999 A (primário) |
| 1 A e 5 A, secundário | |
| Área de medição de corrente | 0 A ... 9999 A |
| Capacidade de excesso corrente | 6 A (contínuo) |
| Limite de resposta do valor nominal da faixa de medição | 10 mA |
| Precisão | 0,2 % |
| Sobrecarga de corrente | 10 x INpara 1 s |
| Faixa de medição_Potência | 0 MW ... 8000 MW |
| 0 Mvar ... 8000 Mvar | |
| 0 MVA ... 8000 MVA | |
| Precisão | 0,5 % |
| Energia eólica (IEC 62053-22) | Classe 0,5 S |
| Energia cega (IEC 62053-23) | Classe 2 |
| Sinal de entrada tensão | através de módulo de ampliação |
Geral
| Indicação | Indicação LCD, display iluminado |
|---|---|
| Taxa de medição | 1 s |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 12 V DC ... 48 V DC -6 % ... +20 % |
| Consumo de potência nominal | 10 VA |
| Consumo de corrente | 20 VA (com a quantidade máxima de módulos de ampliação) |
| Tipo de rede | Trifásica (3 ou 4 condutores), bifásica (2 condutores) e monofásica (1 condutor) |
| Cor | preto |
| Conformidade | Conforme CE |
| Tensão nominal de isolação com tensão de rede < 300 V AC (L/N) | III |
| Tensão nominal de isolação com tensão de rede > 300 V AC - 600 V AC (L/N) | II |
| Tensão de teste | 3,5 kV AC (50 Hz, 1 min) |
Dados de ligação
| Bitola do condutor flexível mín. | 0,5 mm² |
|---|---|
| Bitola do condutor flexível máx. | 2,5 mm² |
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 2,5 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 14 |
| Tipo de conexão | Borne a parafuso plugável COMBICON |
| Comprimento de isolamento | 6 mm |
| Torque de aperto | 0,4 Nm |
| Nota | Conexão de tensão e outras conexões |
| Bitola do condutor flexível mín. | 0,5 mm² |
| Bitola do condutor flexível máx. | 6 mm² |
| Perfil do condutor rígido mín. | 0,5 mm² |
| Perfil do condutor rígido máx. | 6 mm² |
| Bitola do condutor AWG mín. | 20 |
| Bitola do condutor AWG máx. | 8 |
| Tipo de conexão | Conexão a parafuso |
| Comprimento de isolamento | 7 mm |
| Nota | Conexão elétrica |
Dados UL
| Faixa de tensão nominal de alimentação | 12 V DC ... 48 V DC -6 % ... +20 % |
|---|---|
| Consumo de corrente | 10 VA |
| Modo operacional | Utilização em espaços interiores |
| Sobretensões | sobretensões transientes de acordo com as classes de instalação |
| Categoria de sobretensão | I, II, III |
| Categoria de sobretensão da alimentação | mín. II |
| Altitude | ≤ 2000 m |
| Temperatura ambiente (funcionamento) | 0 °C ... 40 °C |
| Máx. umidade do ar admissível (funcionamento) | 80 % (até 31 °C) |
| 50 % (a 40 °C) |
Environmental Product Compliance
| China RoHS | Período para uso previsto: ilimitado = EFUP-e |
|---|---|
| Sem substâncias perigosas acima dos valores limite |
Classificações
eCl@ss 5.027200301eCl@ss 5.127210900eCl@ss 6.027142300eCl@ss 7.027142330eCl@ss 8.027142330eCl@ss 9.027142330
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES EN.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2902352-EEM-MA600-24DC | 110 Kbytes |
|
