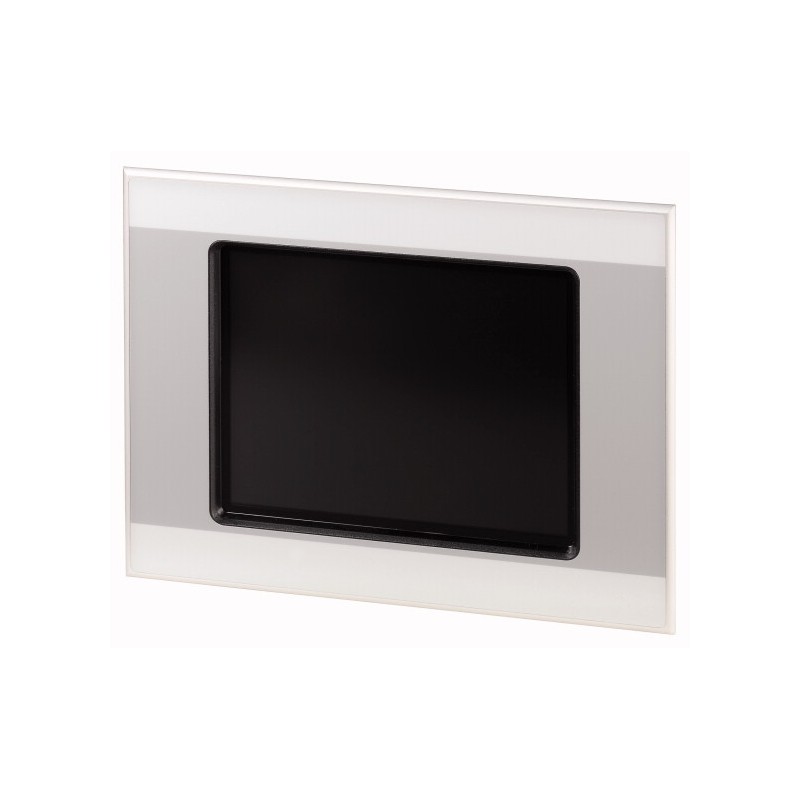

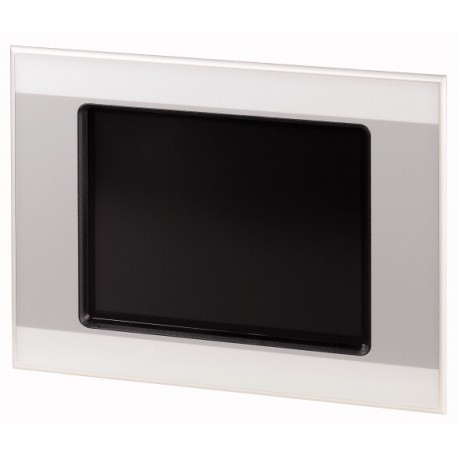

XV-460-84TVB-1-10 139900 EATON ELECTRIC 8.4TFTcolor, IR ,, ETH, CAN8517200295
XV-460-84TVB-1-10
139900
EATON-MOELLER
8.4TFTcolor, IR ,, ETH, CAN8517200295
Controladores industriais (PLC) > Painel gráfico
Terminais de Toque IHM
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Entrega do programa
A gama de produtos | XV400 8.4 | ||
A gama de produtos | XV400 | ||
Função | IHM-CLP (PLC adaptados pelo usuário) | ||
Características comuns do modelo de série | Interface Ethernet Dispositivo USB RS232 PODE/easyNet UL508, cUL aprovações PLC função pode ser montado pelo usuário Comunicações escopo pode ser montado pelo usuário com licenças | ||
Apresentar - Tipo De | Exibição de cores, TFT | ||
Toque-tecnologia | Infra-toque de vermelho | ||
Número de cores | Ajustável: 65536 ou 256 cores | ||
Resolução | Pixel | VGA 640 x 480 | |
Formato vertical | sim | ||
Diagonal de ecrã | Polegadas | 8.4 | |
Modelo | Estrutura em Metal e placa frontal | ||
Sistema operacional | Windows CE (licença obrigatório) Cartões CompactFlash | ||
PLC-carta de condução | Pode ser montado pelo usuário com o artigo nº. 140389 LIC-PLC-MXP-PEQUENO | ||
Certificados de licença para o bordo de interfaces | Pode ser expandido conforme necessário, consulte Acessórios -> produto de Licença de certificados | ||
construído-em interfaces | 1 x Ethernet 100base-TX/10base-T 1 x RS232 1 x PODE 1 x USB host 1 x dispositivo USB | ||
Frente, tipo | Padrão de frente com o padrão de membrana Vidro laminado de segurança, não-reflexivo | ||
Utilização | Montagem embutida | ||
Slots | para Compact-FlashTM-Cartões: 1 para os módulos de comunicação: 1 | ||
Cartão de memória de automação | necessário, consulte Acessórios -> cartões de Memória | ||
Pluggable placas de comunicação (opcional) | sim | ||
Dissipação de calor | W | 26 |
Dados técnicos
| Exibir | |||
Apresentar - Tipo De | Exibição de cores, TFT | ||
Diagonal de ecrã | Polegadas | 8.4 | |
Resolução | Pixel | VGA 640 x 480 | |
Área visível da tela | mm | 170 x 128 | |
Número de cores | Ajustável: 65536 ou 256 cores | ||
Taxa de contraste (Normalmente) | Normalmente 400:1 | ||
Brilho | cd/m2 | Normalmente 350 | |
Volta-iluminação | 2 x CCFL dimmable via software | ||
Vida de serviço de iluminação | h | Normalmente 50000 | |
Infra-vermelho de toque de tela de proteção | Vidro laminado de segurança, não-reflexivo | ||
| Operação | |||
Tecnologia | Infra-toque de vermelho 63 x 47 lógica de canais | ||
| Sistema | |||
Processador | CPU RISC de 32 Bits, 400 MHz | ||
Memória interna | DRAM (sistema operacional, programas e dados de memória): 64 MByte Flash (pode ser usado para o backup de dados): aprox. 1.5 Mb disponíveis NVRAM (dados retidos): aprox. 32 Kilobytes disponível | ||
Memória externa | CF-Slot: 1 x Cartão de memória CompactFlash tipo I/II para o sistema operacional, programas e dados | ||
Back-up de relógio em tempo real | |||
Bateria (vida útil) | Manutenção Zero | ||
Cópia de segurança (tempo zero de tensão) | Normalmente 10 anos | ||
Sistema operacional | Windows CE (licença obrigatório) Cartões CompactFlash | ||
| Engenharia | |||
Software de visualização | GALILEU EPAM XSOFT-CODESYS-2 XSOFT-CODESYS-3 | ||
PLC-Programação de software | XSOFT-CODESYS-2 XSOFT-CODESYS-3 | ||
| Interfaces de comunicação | |||
construído-em interfaces | 1 x Ethernet 100base-TX/10base-T 1 x RS232 1 x PODE 1 x USB host 1 x dispositivo USB | ||
PLC-carta de condução | Pode ser montado pelo usuário com o artigo nº. 140389 LIC-PLC-MXP-PEQUENO | ||
USB Host | USB 2.0 (1.5 - 12 Mbit/s), não isolada galvanicamente | ||
Dispositivo USB | USB 1.1, e não isolada galvanicamente | ||
RS-232 | RS-232, não isolada galvanicamente (SUB-D de plug 9 pólo, UNC) | ||
PODE | PODEM, isolada galvanicamente (SUB-D de plug 9 pólo, UNC) | ||
Slots | para Compact-FlashTM-Cartões: 1 para os módulos de comunicação: 1 | ||
Ethernet | 100Base-TX/10Base-T | ||
| Fonte de alimentação | |||
Tensão Nominal | 24 V DC fonte de alimentação SELV (safety extra low voltage) | ||
tensão admissível | Eficaz: 20.4-a 28,8 V DC (tensão -15%/+20%) Absoluta com ondulação: 19.2-30.0 V DC 35 V DC para uma duração de < 100 ms | ||
Quedas de tensão | ms | ≤ 20 ms a partir de tensão (24 V DC) 2 ms de subtensão (20.4 V DC) | |
Consumo de potência | Pmax. | W | 24 |
Consumo de potência | W | Normalmente 13 | |
Dissipação de calor | W | 26 | |
Nota na dissipação de calor | Dissipação de calor com o consumo de energia de 24 V 19 W para o dispositivo básico + 4 W para o módulo de comunicação + 3 W para o módulo USB | ||
Siemens MPI, (opcional) | sim | ||
Tipo de fusível | Sim (fusível não acessível) | ||
Potencial de isolamento | sem potencial de isolamento (0 V-conexão à habitação potencial) | ||
| Geral | |||
Material da carcaça | Metal anodizado | ||
Frente, tipo | Padrão de frente com o padrão de membrana Vidro laminado de segurança, não-reflexivo | ||
Peso | kg | 3 | |
Grau de proteção (IEC/EN 60529, EN50178, VBG 4) | IP65 (no frontal), IP20 (na parte traseira) | ||
Aprovações | |||
Aprovações | cUL (UL508) | ||
Protecção contra explosão, de acordo com ATEX 94/9/CE) | II 3D Ex II T70°C IP5x: Zona 22, Categoria 3D (em relação ao CE) EN60079-0, EN61241-1, EN13463 | ||
Aplicadas as normas e directivas | |||
EMC | (em relação ao CE) EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61131-2 | ||
Padrões de produto | EN 50178 EN 61131-2 | ||
Segurança | EN 60950 UL 60950 | ||
Mecânica, resistência ao choque | g | de acordo com a norma IEC 60068-2-27 | |
Vibração | IEC 68-2-6 | ||
| Condições ambientais | |||
Temperatura | |||
Operação | °C | 0 - +50 | |
Armazenamento / Transporte | °C | -20 - +60 | |
Temperatura de funcionamento min. | °C | 0 | |
Temperatura de funcionamento max. | °C | +50 | |
Umidade relativa | |||
Umidade relativa | 10 - 95%, sem condensação | ||
| Tensão de alimentação UAux | |||
Tensão nominal de operação | UAux | V | DE 24 VCC (-15/+20%) |
Protecção contra inversão de polaridade | Sim | ||
Potencial de isolamento | Nenhum | ||
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 0 |
Dissipação de calor por pólo, dependente da corrente | Pvid | W | 0 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 0 |
Estática dissipação de calor, não-dependente da corrente | Pvs | W | 26 |
A capacidade de dissipação de calor | Pdiss | W | 0 |
Temperatura de funcionamento min. | °C | 0 | |
Temperatura de funcionamento max. | °C | 50 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Por favor informe-se | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Atende a norma de produto. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
| PLC (EG000024) / painel Gráfico (EC001412) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Controle / Operar e Observar (HMI) / Gráfico do painel (IHM) ([email protected] [BAA722010]) | |||
Tensão de alimentação AC 50 Hz | V | 0 - 0 | |
Tensão de alimentação CA 60 Hz | V | 0 - 0 | |
Tensão de alimentação DC | V | 20.4 - 28.8 | |
Tipo de tensão de tensão de alimentação | DC | ||
Número de HW-interfaces Ethernet industrial | 1 | ||
Número de HW-interfaces PROFINET | 0 | ||
Número de HW-interfaces RS-232 | 1 | ||
Número de HW-interfaces RS-422 | 0 | ||
Número de HW-interfaces RS-485 | 0 | ||
Número de HW-interfaces serial TTY | 0 | ||
Número de HW-interfaces USB | 1 | ||
Número de HW-interfaces paralela | 0 | ||
Número de HW-interfaces sem Fio | 0 | ||
Número de HW-outras interfaces | 1 | ||
Com interfaces de SW | Sim | ||
Suporte de protocolo para TCP/IP | Sim | ||
Suporte de protocolo para PROFIBUS | Sim | ||
Suporte de protocolo para PODE | Sim | ||
Suporte de protocolo para INTERBUS | Nenhum | ||
Suporte de protocolo para a ASI | Nenhum | ||
Suporte de protocolo para KNX | Sim | ||
Suporte de protocolo para MODBUS | Sim | ||
Suporte de protocolo de Dados-de-Estrada | Nenhum | ||
Suporte de protocolo para DeviceNet | Sim | ||
Suporte de protocolo para SUCONET | Sim | ||
Suporte de protocolo de LON | Nenhum | ||
Suporte de protocolo para PROFINET IO | Nenhum | ||
Suporte de protocolo para PROFINET CBA | Nenhum | ||
Suporte de protocolo para SERCOS | Nenhum | ||
Suporte de protocolo Foundation Fieldbus | Nenhum | ||
Suporte de protocolo de rede EtherNet/IP | Sim | ||
Suporte de protocolo de Interface de Segurança no Trabalho | Nenhum | ||
Suporte de protocolo de Segurança do DeviceNet | Nenhum | ||
Suporte de protocolo para INTERBUS-Segurança | Nenhum | ||
Suporte de protocolo para PROFIsafe | Nenhum | ||
Suporte de protocolo para SafetyBUS p | Nenhum | ||
Suporte de protocolo para outros sistemas de bus | Sim | ||
Rádio Bluetooth padrão | Nenhum | ||
Rádio padrão WLAN 802.11 | Nenhum | ||
Rádio padrão GPRS | Nenhum | ||
Rádio padrão GSM | Nenhum | ||
Rádio padrão UMTS | Nenhum | ||
IO link master | Nenhum | ||
Tipo de exibição | TFT | ||
Com visor a cores | Sim | ||
Número de cores do ecrã | 65536 | ||
Número de cinza-escalas/azul-escalas de visualização | 0 | ||
Diagonal de ecrã | polegadas | 8.4 | |
Número de pixels horizontais | 480 | ||
Número de pixels verticais | 640 | ||
Útil do projeto memória/memória de utilizador | kByte | 64000 | |
Com o teclado numérico | Sim | ||
Com teclado alfa numérico | Sim | ||
Número de botões de função programáveis | 0 | ||
Número de botões com LED | 0 | ||
Número de botões do sistema | 1 | ||
Com tela de toque | Sim | ||
Com indicação de mensagem | Sim | ||
Com o sistema de mensagem (incl. memória intermédia e de confirmação) | Sim | ||
Processo de representação de valor (saída) possível | Sim | ||
Processo padrão (valor de entrada) possível | Sim | ||
Com receitas | Sim | ||
Número de níveis de senha | 200 | ||
Saída de impressora disponível | Sim | ||
Número de idiomas online | 100 | ||
Componentes de software adicionais, cargas de | Sim | ||
Grau de proteção (IP), airbag lateral | IP65 | ||
Temperatura de operação | °C | 0 - 50 | |
Montagem em trilho possível | Nenhum | ||
Montagem na parede/montagem directa | Nenhum | ||
Adequado para funções de segurança | Nenhum | ||
Largura da frente | mm | 275 | |
Altura da frente | mm | 208 | |
Construído-em profundidade | mm | 90 | |
Aprovações
| Padrões De Produto | UL 60950-01; CSA-C22.2 No. 60950-1; IEC/EN 61131-2; marcação CE | ||
| UL Arquivo Nº. | E208621 | ||
| UL Controlo de Categoria Nenhuma. | NWGQ2, NWGQ8 | ||
| CSA Arquivo. | UL relatório aplica-se a ambos, EUA e Canadá | ||
| CSA Classe Nenhuma. | – | ||
| América Do Norte Certificação | UL, certificado pela UL para o uso no Canadá | ||
| Condições de Aceitação | O investigado o Grau de Poluição é: 2 Adequadas de ligação para o produto final principal de proteção e aterramento de terminação é: Necessário O seguinte produto final gabinetes são necessários: Fogo, Elétrico A unidade deve ser fornecido por uma fonte SELV. A Ethernet fornecido Conexão só é permitido para se conectar a inhouse redes. | ||
| Especialmente concebido para a América do Norte | Nenhum | ||
| Limitação De Corrente Do Disjuntor | Nenhum | ||
| Grau de Proteção | IEC: IP65, UL/CSA Tipo: - |
Avaliações: (0) ▲
Não há comentários do produto ainda.
Adicionar avaliação
ocultar formulário
| Avaliação: |
|
| Nome: | |
| Email: | |
| Título: | |
| Opinión: | |
| Você recomendaria esse produto para comprar? | |
|
|
|
| Adicionar avaliação | |
Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
