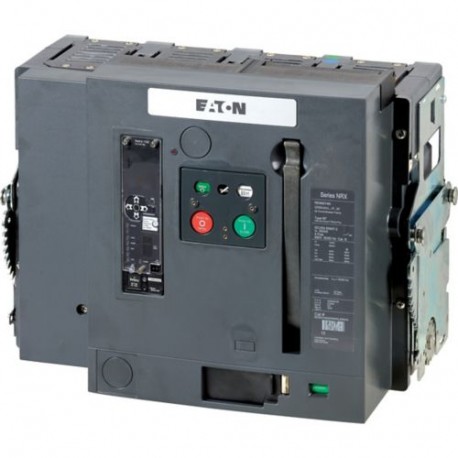

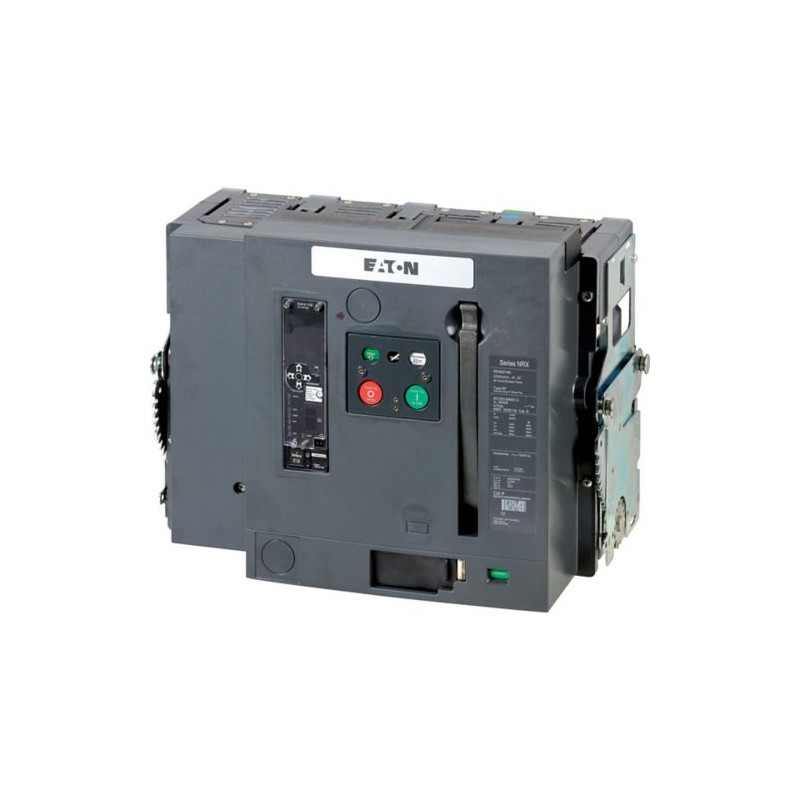

A gama de produtos | Ar disjuntores/chaves seccionadoras | ||
A gama de produtos | Abrir disjuntores | ||
Faixa De Corrente | Até 4000 A | ||
Função de proteção | Proteção profissional | ||
Tipo de instalação | Levantar | ||
Construção de tamanho | IZMX40 | ||
O sistema de liberação | Versão eletrônica | ||
Padrão/Aprovação | IEC | ||
Número de pólos | 4 pólos | ||
Grau de Proteção | IP20 IP55, com tampa de proteção, IP41 vedação da porta frame | ||
indicado para a zona de seletividade adequado para a comunicação com o sistema integrado de monitor com o teste integrado possibilidade com LCD gráfico de exibição de cor opcionalmente fittable pelo usuário com acessórios abrangente | |||
Corrente nominal = nominal ininterrupta de corrente | Eun= Euu | Um | 1250 |
até 440 V, 50/60 Hz | Eucu | kA | 105 |
até 440 V, 50/60 Hz | Eucs | kA | 105 |
Sobrecarga de lançamento, min. | Eur | Um | 625 |
Sobrecarga de lançamento, max. | Eur | Um | 1250 |
Não-atrasada | |||
Geral | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Armazenamento | na de na | °C | -25 - +70 (dispositivo com visor LCD -20 - +70) |
De funcionamento (aberto) | °C | -25 - +70 (dispositivo com visor LCD -20 - +70) | |
Posição de montagem | |||
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 1250 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 90 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 70 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
