IZMX40H4-A16F
149920
RESC164B22-NMNN2MN1X
EATON-MOELLER
1

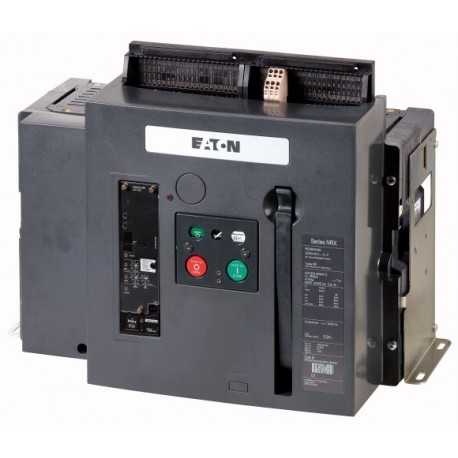

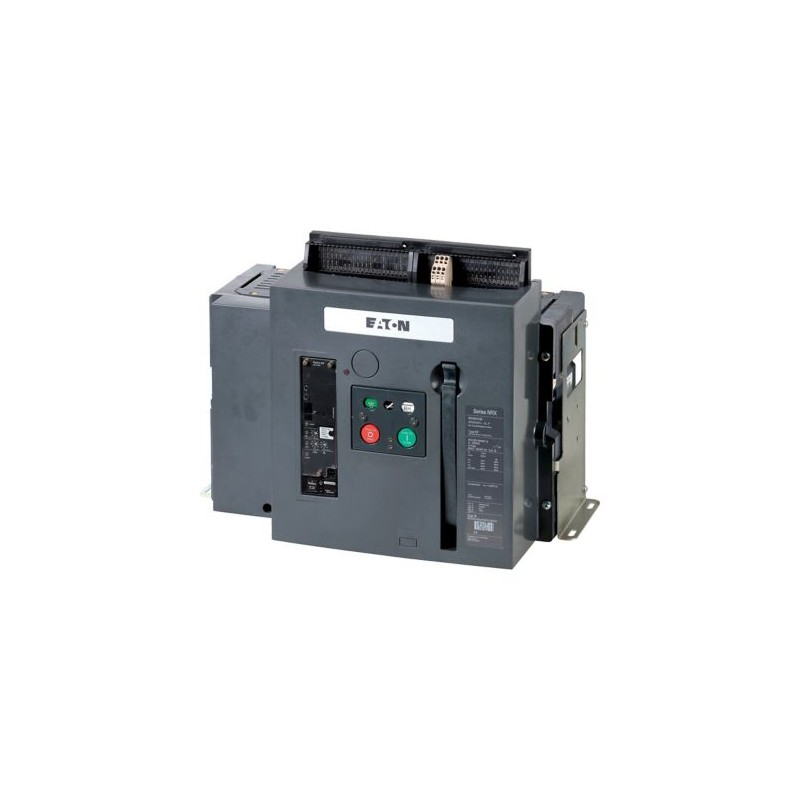

NMNN2MN1X RESC164B22-breaker, 4P, 1600A, fixo
Home > EATON - MOELLER
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
A gama de produtos | Ar disjuntores/chaves seccionadoras | ||
A gama de produtos | Abrir disjuntores | ||
Faixa De Corrente | Até 4000 A | ||
Função de proteção | Sistema de proteção | ||
Tipo de instalação | Fixo | ||
Construção de tamanho | IZMX40 | ||
O sistema de liberação | Versão eletrônica | ||
Padrão/Aprovação | IEC | ||
Número de pólos | 4 pólos | ||
Grau de Proteção | IP20 IP55, com tampa de proteção, IP41 vedação da porta frame | ||
opcionalmente fittable pelo usuário com acessórios abrangente | |||
Corrente nominal = nominal ininterrupta de corrente | Eun= Euu | Um | 1600 |
Capacidade de interrupção Icu = Ics para 440 V, 50/60 Hz | Eucu | kA | 105 |
Capacidade de interrupção Ics para 440 V, 50/60 Hz | Eucs | kA | 105 |
Sobrecarga de lançamento, min. | Eur | Um | 800 |
Sobrecarga de lançamento, max. | Eur | Um | 1600 |
Não-atrasada | |||
Geral | |||
Normas | IEC/EN 60947 | ||
Temperatura ambiente | |||
Armazenamento | na de na | °C | -40 - +70 |
De funcionamento (aberto) | °C | -25 - +70 | |
Posição de montagem | |||
Dados técnicos para verificação de projeto | |||
Corrente operacional nominal especificado para dissipação de calor | Eun | Um | 1600 |
Equipamento de dissipação de calor, dependente da corrente | Pvid | W | 100 |
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 70 | |
IEC/EN 61439 de verificação de projeto | |||
10.2 Resistência dos materiais e de peças | |||
10.2.2 resistência à Corrosão | Atende a norma de produto. | ||
10.2.3.1 Verificação da estabilidade térmica dos compartimentos | Atende a norma de produto. | ||
10.2.3.2 Verificação da resistência do material isolante ao calor normal | Atende a norma de produto. | ||
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos | Atende a norma de produto. | ||
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação | Atende a norma de produto. | ||
10.2.5 de Elevação | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.6 impacto Mecânico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.2.7 Inscrições | Atende a norma de produto. | ||
10.3 Grau de proteção das MONTAGENS | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.4 Folgas e distâncias | Atende a norma de produto. | ||
10.5 Proteção contra choque elétrico | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.6 Incorporação de dispositivos de chaveamento e componentes | Não se aplica, uma vez que toda a aparelhagem deve ser avaliada. | ||
10.7 Interna de circuitos elétricos e conexões | É o painel construtor de responsabilidade. | ||
10.8 Ligações para condutores externos | É o painel construtor de responsabilidade. | ||
10.9 propriedades de Isolamento | |||
10.9.2 a freqüência elétrica de força | É o painel construtor de responsabilidade. | ||
10.9.3 tensão de resistência a impuso | É o painel construtor de responsabilidade. | ||
10.9.4 Teste de caixas feitas de material isolante | É o painel construtor de responsabilidade. | ||
10.10 aumento de Temperatura | O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos. | ||
10.11 Curto-circuito | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.12 compatibilidade Eletromagnética | É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas. | ||
10.13 funcionamento Mecânico | O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado. |
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228) | |||
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716010]) | |||
Avaliado permanente de corrente Ui | Um | 1600 | |
Tensão nominal | V | 690 - 690 | |
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz | kA | 105 | |
Sobrecarga de lançamento configuração atual | Um | 800 - 1600 | |
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento | Um | 0 - 0 | |
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento | Um | 3200 - 19200 | |
Integrado de proteção contra falha de aterramento | Nenhum | ||
Tipo de conexão elétrica do circuito principal | Ligação ferroviária | ||
Construção de dispositivos | Construído-em dispositivo fixo construído-em técnica de | ||
Adequado para calha DIN (cartola trilho de montagem | Nenhum | ||
Trilho DIN (cartola trilho de montagem opcionais | Nenhum | ||
Número de contatos auxiliares como contato normalmente fechado | 0 | ||
Número de contatos auxiliares como contato normalmente aberto | 0 | ||
Número de contatos auxiliares como contato | 2 | ||
Desligado indicador disponível | Sim | ||
Com menos de liberação de tensão | Nenhum | ||
Número de pólos | 4 | ||
A posição de conexão para o principal circuito de corrente | Do lado de trás | ||
Tipo de elemento de controle | Botão de pressão | ||
Completo do dispositivo com unidade de proteção | Sim | ||
Motor da unidade integrada | Nenhum | ||
O Motor de acionamento opcional | Sim | ||
Grau de proteção (IP) | IP20 |
