> >>M22-WRS/K11 216517 M22-WRS-K11Q ELECTRIC Selector Key M22-WRS-K11Q 2 posições, bloqueio (1C + 1A)
Produto anterior Próximo produto

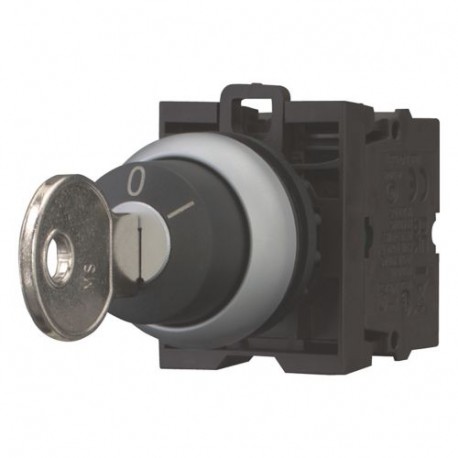

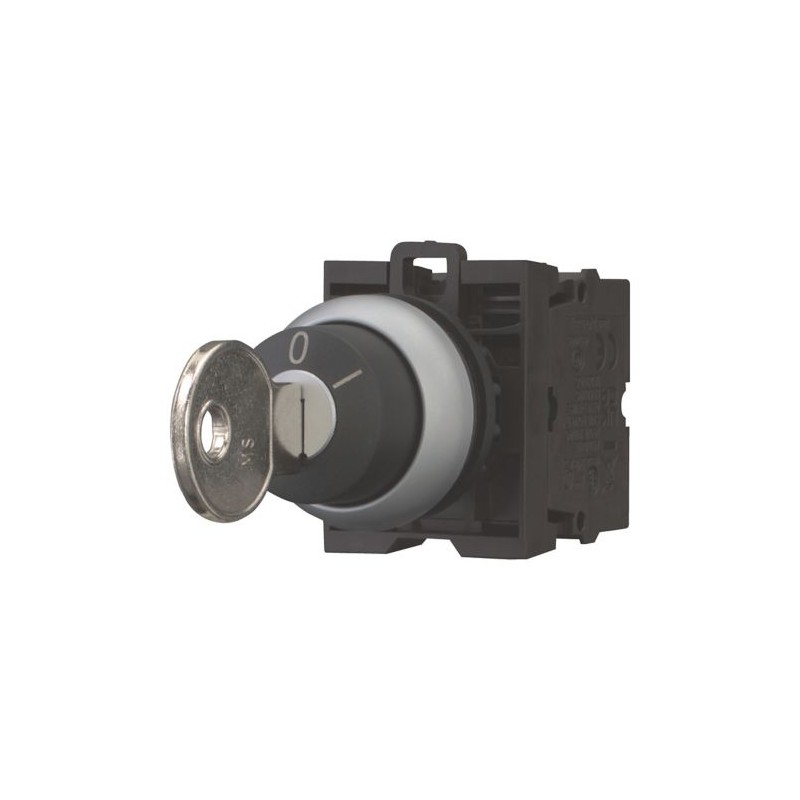

M22-WRS/K11 216517 M22-WRS-K11Q EATON ELECTRIC Selector Key M22-WRS-K11Q 2 posições, bloqueio (1C + 1A) Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-WRS/K11 216517 M22-WRS-K11Q EATON ELECTRIC Selector Key M22-WRS-K11Q 2 posições, bloqueio (1C + 1A)

M22-WRS/K11

216517

M22-WRS-K11Q

EATON-MOELLER

5

Selector Key M22-WRS-K11Q 2 posições, bloqueio (1C + 1A)

Mais detalhes


Disjuntores de baixa tensão > Interruptor Selector, dispositivo completo

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $191.56
Preço unitário: $38.31

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Operado por tecla atuador, RMQ-Titan, mantida, Não é adequado para sistemas de chave mestra, 2 posições, Chave extraível na posição I, Luneta: titânio
Operado por tecla atuador, RMQ-Titan, unidade Completa, completo, Função: 60°, tipo de Conexão: conexão a Parafuso, I, Grau de Proteção: IP66, Luneta: titânio, Conexão para SmartWire-DT: não, Contatos N/C = Normalmente fechado: 1 NC, N/S = Normalmente aberto: 1 N/S, Contatos Notas: = função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1, Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1: de 4,8 mm, Máximo de viagem: mm 5.7, força Mínima para abertura positiva: N 20, de Frente dimensões: 29,7, Instruções: Stay-put/mola de retorno da função, pode ser alterado com a codificação de peças M22-XC-Y, Chave de retirar conversível com codificação de adaptadores M22-XC-..., Informações sobre o equipamento fornecido: Com a tecla 1, as Normas: IEC/EN 60947, VDE 0660

Programa de entrega

A gama de produtos
RMQ-Titan
Função básica
Operado por tecla botões
Única unidade/unidade Completa
Unidade completa
mantida
Função: [= retorno por mola]
60°
Tipo de ligação
Conexão a parafuso
Não é adequado para sistemas de chave mestra
2 posições
Chave extraível na posição
Zero
Eu
Grau de Proteção
IP66
Anel frontal
Luneta: titânio
Conexão para SmartWire-DT
nenhum
Contactos
N/C = Normalmente fechado
1 NC
N/S = Normalmente aberto
1 N/S
Notas
= função de segurança, por abertura positiva com a norma IEC/EN 60947-5-1
Atuador de viagens e atuação de força, conforme a norma DIN EN 60947-5-1, K. 5.4.1
[mm]
4.8
Percurso máximo [mm]
5.7
Força mínima para abertura positiva [ N]
Vinte e
Contato sequência
116S026
Frente dimensões
29,7
Instruções
Stay-put/mola de retorno da função, pode ser alterado com a codificação de peças M22-XC-Y
Chave retirar conversível com codificação de adaptadores M22-XC-...
Informações sobre o equipamento fornecido
Com 1 chave

Dados técnicos

Geral
Normas
IEC/EN 60947
VDE 0660
Vida útil mecânica [Operações]
> 0,1 x 10Seis
Freqüência de operação [de Operações/h]
≦ 100
Torque de operação
≦ 0,5 Nm
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
IP66
Temperatura ambienteAberto
-25 - +70 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
classificação de remessa
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179
Contactos
Nominal condicional de curto-circuito corrente [Iq]
1 kA

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
6 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0.11 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / chave Seletora, completo (EC001029)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / chave Seletora, de unidade completa ([email protected] [ACN984011])
Número de posições de interruptor
Dois
Tipo de elemento de controle
Chave
Apropriado para a iluminação
Nenhum
Com fonte de luz
Nenhum
Cor do botão
Preto
Diâmetro do furo
22 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Função de comutação de travamento
Sim
De retorno por mola
Nenhum
Grau de proteção (IP)
IP66
Grau de proteção (NEMA)
4X
Tensão de alimentação
0 - 0 V
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Um
Número de contatos como contato
Zero
Tipo de conexão elétrica
Conexão a parafuso
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Chrome

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

116X121
