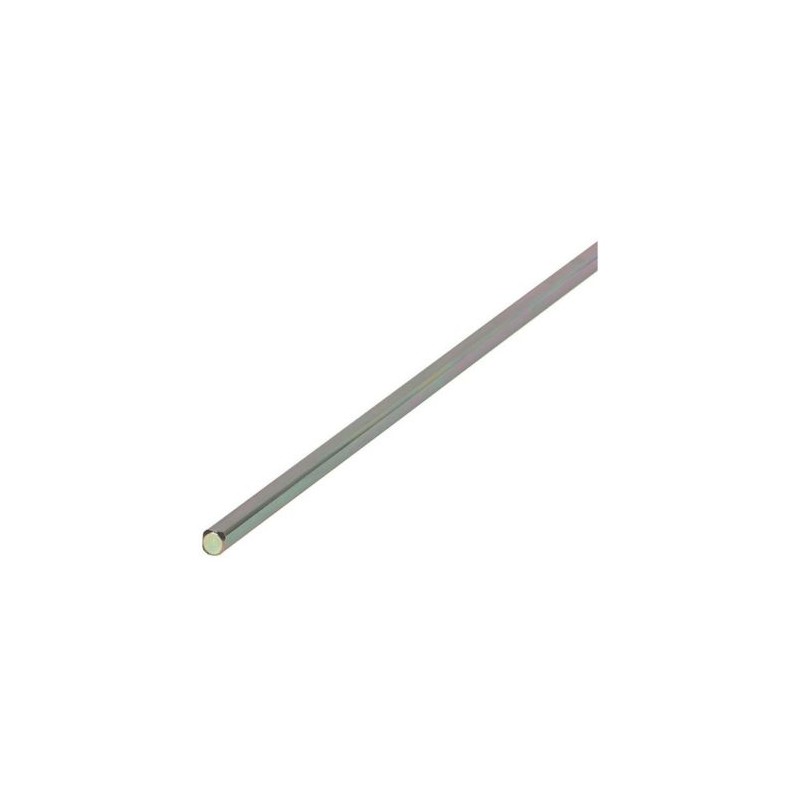

NZM1/2-XV4 261232 0004358731 EATON ELECTRIC Extension shaft, L 400mm max.mounting depth Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZM1/2-XV4 261232 0004358731 EATON ELECTRIC Extension shaft, L 400mm max.mounting depth

NZM1/2-XV4

261232

0004358731

EATON-MOELLER

Extension shaft, L=400mm max.mounting depth

Eixo de extensão, L = 400mm max. Profundidade de montagem

Eixo de extensão, para profundidade máxima de montagem = 400 mm

Mais detalhes


Disjuntores de baixa tensão > Eixo de interruptor

Acessórios NZM

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $20.25
Preço unitário: $20.25

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Extensão de eixo, para max. profundidade de montagem = 400mm
Acessórios opcionais para o disjuntor série NZM oferece um amplo portfólio de opções de aplicação para uso em todo o mundo. A montagem é sempre flexível e fácil graças ao modular a função de grupos. Notas: 400 mm max. profundidade de montagem. Pode ser usado para: NZM1(-4), PN1(-4), N(N/S)1(-4), NZM2(-4), PN2(-4), N(N/S)2(-4)

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Extensão do eixo
Padrão/Aprovação
UL/CSA, IEC
Construção de tamanho
NZM1/2
Descrição
Comprimento de 290 mm, pode ser cortado para o comprimento desejado
Equipamentos fornecidos
Extensão de eixo, 1 pc.
Função
400 mm max. profundidade de montagem
Para uso com
NZM1(-4), PN1(-4), N(S)1(-4)
NZM2(-4), PN2(-4), N(S)2(-4)

Verificação de projeto como de acordo com a IEC/EN 61439

IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Mudar o eixo de operação (EC000916)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / Mudar eixo ([email protected] [AKF011013])
Comprimento
290 mm
Altura da seção transversal
8 mm
Seção transversal largura
8 mm

Aprovações

América Do Norte Certificação
UL/CSA não necessário

Dimensões

123X513
em conexão com NZM1-XT(V)D) (V)(R) porta de acoplamento manopla rotativa
123X515
em conexão com NZM2-XT(V)D) (V)(R) porta de acoplamento manopla rotativa
