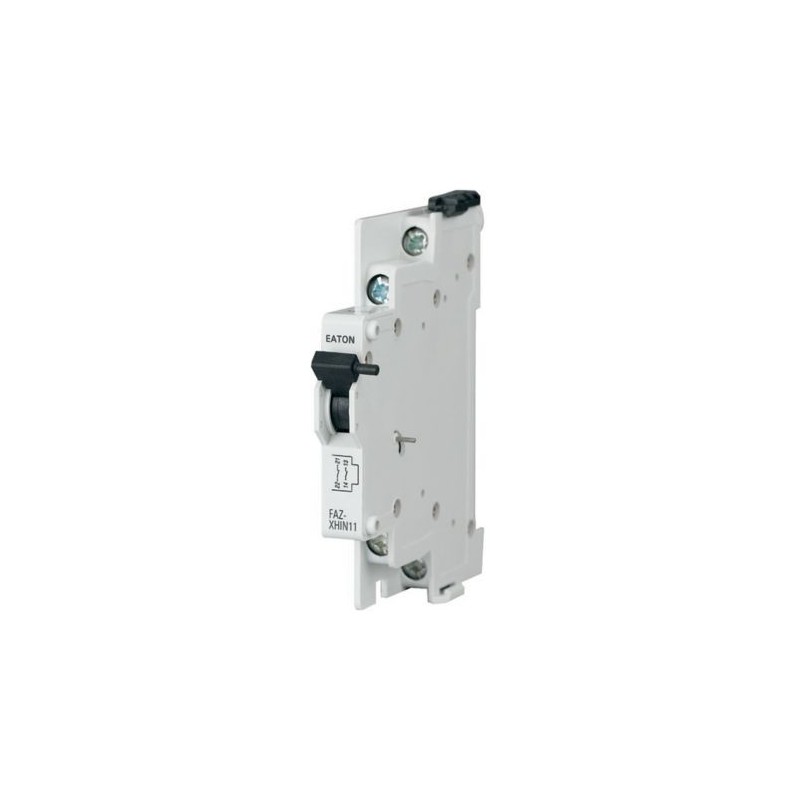

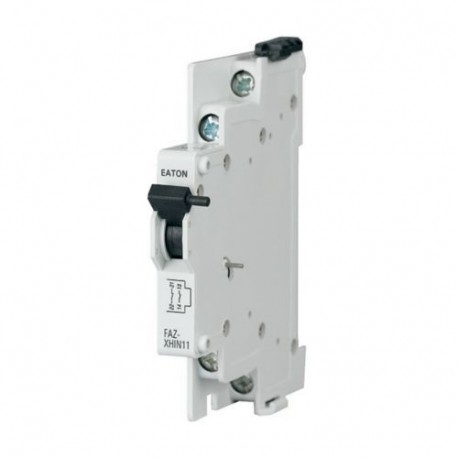

O contato auxiliar, para FAZ, PKNM, 1N/S+1N/C, 0,5 HP
FAZ, PKNM, + 1N/S para 1N/C, 0,5 contatos auxiliares, para FAZ, PKNM, 1N/S+1N/C, 0,5 SU contato auxiliar, 1N/S+1N/CSU
Programa de entrega
Função básica
Acessórios para disjuntores
A função básica acessórios
Contatos auxiliares
A gama de produtos
Acessório
Dados técnicos
Função de contato
1 NA + 1 NC
Tensão operacional nominal [Ue]
250 V CA
Frequência nominal [f]
50/60 Hz
Corrente nominal [eue]
6 Um
Convencionais de ar livre do corrente térmica [euth]
6 Um
Corrente operacional nominalCA--13250 V [Ie]
3
Corrente operacional nominalDC-12110 V [Ie]
0,5 A
Corrente operacional nominalAC-15 [Ie]
2 (250 V CA) UMA
Tensão nominal de isolamento [Ueu]
250 V CA
Mínimo de operação de tensão por contato [Umin]
5 V DC
Nominal de impulso atmosférico tensão [Uimp]
2,5 kV
Nominal condicional de curto-circuito corrente de 6 Um fusível [eusc]
1 kA
Max. admissível de back-up fusívelMax. admissível de back-up fusível
6-A gL
Padrão de frente dimensão
45 mm
Montagem de largura
8.8 (0.5 espaço unidade) mm
Grau de proteçãoIntegrada
IP40
Proteção do Terminal
Proteção contra choque elétrico IEC 536
Terminais
Elevador terminais
Terminal de capacidadesSólidos
0,5 a 2,5 mmDois
Terminal de capacidadesflexível
0,5 a 2,5 mmDois
Torque de aperto dos parafusos do terminal
≦ 1.2 Nm
Verificação de projeto como de acordo com a IEC/EN 61439
Temperatura de funcionamento min.
-5 °C
Temperatura de funcionamento max.
+40 °C
Dados técnicos ETIM 7.0
Dispositivos para distribuição de tabuleiro/montagem em superfície (EG000062) / dispositivo Auxiliar para o quadro de distribuição de dispositivos (EC001286)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / Disjuntor componente / contato Auxiliar unidade de quadro de distribuição (
[email protected] [AKE327013])
Dispositivo de montagem
Universal
Equipamentos adicionais
Interruptor auxiliar
Anexada no momento da entrega
Nenhum
Montagem de largura (TE)
0.5
Número de contatos como contato normalmente aberto
Um
Número de contatos como contato normalmente fechado
Um
Número de contatos como contato
Zero
Número de falhas de sinal muda
Zero
Avaliado interruptor de corrente
3
Tipo de tensão para acionamento
AC
Com auto-teste para a função de fuga à terra
Nenhum
Adequado para max. número de pólos de contato principal unidade (total)
Dois
Adequado para max. corrente de contato principal unidade
0
Aprovações
Padrões De Produto
IEC/EN 60947-2; IEC/EN 60898; UL 1077; CSA-C22.2 Nº 235; marcação CE
UL Controlo de Categoria Nenhuma.
QVNU2, QVNU9
CSA Classe Nenhuma.
3215-30
América Do Norte Certificação
UL, certificado pela UL para o uso no Canadá
Grau de Proteção
IEC: IP20; UL/CSA Tipo: -
