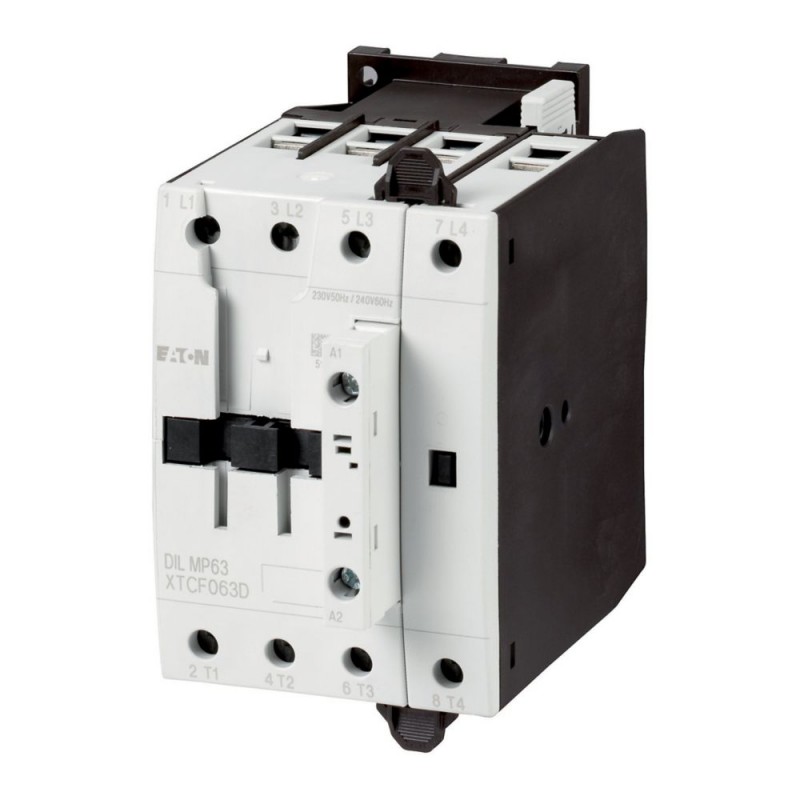

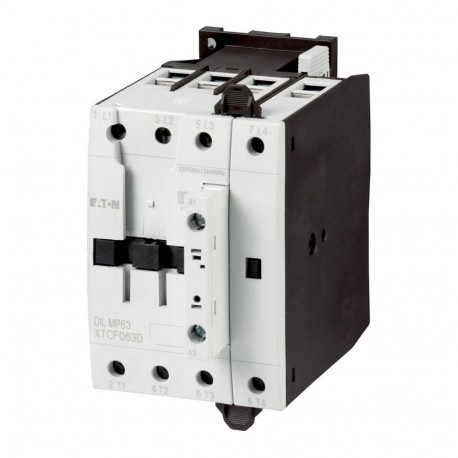

Normas
IEC/EN 60947, VDE 0660 UL, CSA
Vida útil mecânicaAC operado [Operações]
10 x 10Seis
Vida útil mecânicaOperado DC [Operações]
10 x 10Seis
Freqüência de operação, mecânicaAC operado [Operações/h]
Cinco mil
Freqüência de operação, mecânicaDC operados Operações/h]
Cinco mil
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-3
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Temperatura ambienteArmazenamento
- 40 - 80 °C
Posição de montagemPosição de montagem
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos principaisN/O contact
10 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/O contact
7 g
Mecânica, resistência ao choque (IEC/EN 60068-2-27)Meia-sinusoidal de choque, de 10 msContatos auxiliaresN/C contact
5 g
Proteção contra contato direto quando acionada a partir da frente (PT 50274)
Dedo e volta da mão-prova
Comprimento de decapagem
10 mm
A capacidade do Terminal do cabo principalSólidos
1 x (2.5 - 16)
2 x (2.5 - 16) mmDois
A capacidade do Terminal do cabo principalFlexível com virola
1 x (2.5 - 35)
2 x (2.5 - 25) mmDois
A capacidade do Terminal do cabo principalEncalhado
1 x (16 - 50)
2 x (16 - 35) mmDois
A capacidade do Terminal do cabo principalSólido ou trançado
12 - 2 AWG
A capacidade do Terminal do cabo principalTelevisão condutor [Lamellenzahl x Breite x Dicke ]
2 x (6 x 9 x 0,8) mm
A capacidade do Terminal do cabo principalTerminais de parafuso
M6
A capacidade do Terminal do cabo principalTorque de aperto
3.3 Nm
A capacidade do Terminal do cabo principalComprimento de decapagem
10 mm
A capacidade do Terminal do circuito de controle cabosSólidos
1 x (0.75 - 4)
2 x (0.75 - 4) mmDois
A capacidade do Terminal do circuito de controle cabosFlexível com virola
1 x (0.75 - 2.5)
2 x (0.75 - 2.5) mmDois
A capacidade do Terminal do circuito de controle cabosSólido ou trançado
18 - 14 AWG
A capacidade do Terminal do circuito de controle cabosComprimento de decapagem
10 mm
A capacidade do Terminal do circuito de controle cabosTerminais de parafuso
M3.5
A capacidade do Terminal do circuito de controle cabosTorque de aperto
1.2 Nm
FerramentaO cabo principalChave de fenda Pozidriv
2 Tamanho
FerramentaO cabo principalChave de fenda padrão
0,8 x 5.5
1 x 6 mm
FerramentaCircuito de controle cabosChave de fenda Pozidriv
2 Tamanho
FerramentaCircuito de controle cabosChave de fenda padrão
0,8 x 5.5
1 x 6 mm
Principal a realização de caminhos
Nominal de impulso atmosférico tensão [Uimp]
8000 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V AC
Tensão operacional nominal [Ue]
690 V AC
Isolamento de segurança EN 61140entre a bobina e os contatos
440 V CA
Isolamento de segurança EN 61140entre os contatos
440 V CA
Capacidade de decisão (cos ϕ) [Até 690 V]
Quinhentos e sessenta
De acordo com a norma IEC/EN 60947 UM
Capacidade de interrupção220 V 230 V
400 A
Capacidade de interrupção380 V, 400 V
400 A
Capacidade de interrupção500 V
400 A
Capacidade de interrupção660 V 690 V
250 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação400 V [gG/gL 500 V]
63 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "2" coordenação690 V [gG/gL 690 V]
50 Um
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação400 V [gG/gL 500 V]
125 A
Curto-circuitoProteção contra curto-circuito máximo do fusívelDigite "1" coordenação690 V [gG/gL 690 V]
80 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 40 °C [Ith=Eue]
63 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 50 °C [Ith=Eue]
60 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 55 °C [Ith=Eue]
58 A
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 HzAbertoa 60 °C [Ith=Eue]
54
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hzfechado [euth]
50 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 poleabra o [euth]
162 Um
AC-1Corrente operacional nominalConvencionais de ar livre do corrente térmica, 1 polefechado [euth]
146 Um
AC-1Potência nominal do Motor [P]220/230 V [P]
23 kW
AC-1Potência nominal do Motor [P]240 V [P]
25 kW
AC-1Potência nominal do Motor [P]380/400 V [P]
39 kW
AC-1Potência nominal do Motor [P]415 V [P]
43 kW
AC-1Potência nominal do Motor [P]440 V [P]
46 kW
AC-1Potência nominal do Motor [P]500 V [P]
52 kW
AC-1Potência nominal do Motor [P]690 V [P]
68 kW
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 HzNotas
Em temperatura ambiente máxima (abrir.)
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz220 V 230 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz240 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz380 V, 400 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz415 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz440V [EUe]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz500 V [Ie]
40 A
AC-3Corrente operacional nominalAbrir, 3-pólo: 50 – 60 Hz660 V 690 V [Ie]
25 A
AC-3Potência nominal do Motor [P]220 V 230 V [P]
12,5 kW
AC-3Potência nominal do Motor [P]240 [P]
13.5 kW
AC-3Potência nominal do Motor [P]380 V, 400 V [P]
18.5 kW
AC-3Potência nominal do Motor [P]415 V [P]
24 kW
AC-3Potência nominal do Motor [P]440 V [P]
25 kW
AC-3Potência nominal do Motor [P]500 V [P]
28 kW
AC-3Potência nominal do Motor [P]660 V 690 V [P]
23 kW
Corrente operacional nominal, abertoDC-160 V [Ie]
63 A
Corrente operacional nominal, abertoDC-1110 V [Ie]
63 A
Corrente operacional nominal, abertoDC-1220 V [Ie]
63 A
3 pólo, no que euth(60°)
16.5 W
Impedância por pólo
1.9 mΩ
Tolerância de tensãoAC operado 50 Hz [Pegar]
0.8 - 1.1 x Uc
Tolerância de tensãoAC operado 50/60 Hz
0.85 - 1.1 x Uc
Tolerância de tensãoQueda de tensão AC operado [em Queda]
0.4 - 0.6 x Uc
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Pegar]
150 VA
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Pegar]
95 W
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Selagem]
16 VA
O consumo de energia da bobina em um estado frio e 1.0 x USAC operado 50/60 Hz [Selagem]
4.1 W
Fator de serviço
100 % DF
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso do fechamento
12 - 18 ms
Tempo de troca em 100 % US(valor recomendado)Contatos principaisAC operadoAtraso na abertura
8 - 13 ms
Tempo de troca em 100 % US(valor recomendado)Admissível de corrente residual com a atuação da A1 - A2 pelo sistema eletrônico (com 0 sinal).
≦ 1 mA
A classificação de dados para tipos de aprovados
Capacidade de comutação deMáxima potência do motorTrês fases200 V
208 V
10 HP
Capacidade de comutação deMáxima potência do motorTrês fases230 V
240 V
15 HP
Capacidade de comutação deMáxima potência do motorTrês fases460 V
480 V
30 HP
Capacidade de comutação deMáxima potência do motorTrês fases575 V
600 V
40 HP
Capacidade de comutação deMáxima potência do motorFase única115 V
120 V
3 HP
Capacidade de comutação deMáxima potência do motorFase única230 V
240 V
7.5 HP
Capacidade de comutação deUso geral
63 A
Corrente De Curto-Circuito ClassificaçãoBásica Da AvaliaçãoSCCR
10 kA
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. Fusível
250 A
Corrente De Curto-Circuito ClassificaçãoBásica Da Avaliaçãomax. CB
250 A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (fusível)
30/100 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. Fusível
250/150 Classe J A
Corrente De Curto-Circuito Classificação480 V Alto De FalhaSCCR (CB)
65 kA
Corrente De Curto-Circuito Classificação480 V Alto De Falhamax. CB
100 A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (fusível)
30/100 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. Fusível
250/150 Classe J A
Corrente De Curto-Circuito Classificação600 V Alto De FalhaSCCR (CB)
30 kA
Corrente De Curto-Circuito Classificação600 V Alto De Falhamax. CB
250 A
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)480 V 60Hz 3phase, 277 60Hz 1phase
79 Um
A Finalidade Especial De ClassificaçõesElétrica De Lâmpadas De Descarga (Lastro)600 V 60Hz 3phase, 347V 60Hz 1phase
79 Um
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)480 V 60Hz 3phase, 277 60Hz 1phase
74 Um
A Finalidade Especial De ClassificaçõesAs Lâmpadas Incandescentes (De Tungstênio)600 V 60Hz 3phase, 347V 60Hz 1phase
74 Um
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar480 V 60Hz 3phase, 277 60Hz 1phase
79 Um
A Finalidade Especial De ClassificaçõesResistência De Aquecimento Do Ar600 V 60Hz 3phase, 347V 60Hz 1phase
79 Um
A Finalidade Especial De ClassificaçõesControle Do Elevador200V 60Hz 3phase
7.5 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador200V 60Hz 3phase
25.3 Um
A Finalidade Especial De ClassificaçõesControle Do Elevador240V 60Hz 3phase
10 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador240V 60Hz 3phase
28
A Finalidade Especial De ClassificaçõesControle Do Elevador480 V 60Hz 3phase
25 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador480 V 60Hz 3phase
34
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
30 HP
A Finalidade Especial De ClassificaçõesControle Do Elevador600 V 60Hz 3phase
32
