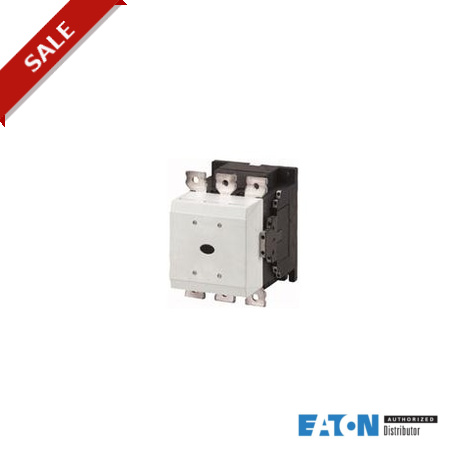

Normas | | | IEC/EN 60947, VDE 0660 UL, CSA |
Vida útil mecânica | | | |
AC operado | Operações | x 106 | 10 |
Operado DC | Operações | x 106 | 10 |
Freqüência de operação, mecânica | | | |
AC operado | Operações/h | | 3000 |
Operado DC | Operações/h | | 3000 |
Climáticas revisão de texto | | | Calor úmido, constante, IEC 60068-2-78 Calor úmido, cíclico, IEC 60068-2-30 |
Temperatura ambiente | | | |
Aberto | | °C | -25 - +60 |
Entre | | °C | - 25 - + 40 |
Armazenamento | | °C | - 40 - + 80 |
Posição de montagem | | | >> |
Mecânica, resistência ao choque (IEC/EN 60068-2-27) | | | |
Meia-sinusoidal de choque, de 10 ms | | | |
Contatos principais | | | |
N/O contact | | g | 10 |
Contatos auxiliares | | | |
N/O contact | | g | 10 |
N/C contact | | g | 8 |
Grau de Proteção | | | IP00 |
Proteção contra contato direto quando acionada a partir da frente (PT 50274) | | | Dedo e volta da mão-prova com o terminal de mortalha, ou bloco de terminais |
Peso | | | |
AC operado | | kg | 8 |
Operado DC | | kg | 8 |
Peso | | kg | 8 |
A capacidade do Terminal do cabo principal | | | |
Flexível com terminal de cabo | | mm2 | 50 - 240 |
Chocado com o terminal do cabo | | mm2 | 70 - 240 |
Sólido ou trançado | | AWG | 2/0 - 500 MCM |
Televisão condutor | Lamellenzahl x Breite x Dicke | mm | Fixação com televisão por cabo terminal ou cabo de blocos de terminais Ver a capacidade do terminal para cabo terminal de blocos |
Barramento | Breite | mm | 25 |
O cabo principal de ligação parafuso/parafuso | | | M10 |
Torque de aperto | | Nm | 24 |
A capacidade do Terminal do circuito de controle cabos | | | |
Sólidos | | mm2 | 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) |
Flexível com virola | | mm2 | 1 x (0.75 - 2.5) 2 x (0.75 - 2.5) |
Sólido ou trançado | | AWG | 2 x (18 - 12) |
Circuito de controle a ligação do cabo parafuso/parafuso | | | M3.5 |
Torque de aperto | | Nm | 1.2 |
Ferramenta | | | |
O cabo principal | | | |
Open-end chave | | mm | 16 |
Circuito de controle cabos | | | |
Chave de fenda Pozidriv | | Tamanho | 2 |
|
Tensão de resistência a impuso nominal | Uimp | V AC | 8000 |
Categoria de sobretensão/grau de poluição | | | III/3 |
Tensão de isolamento nominal | Ueu | V AC | 1000 |
Tensão nominal de operação | Ue | V AC | 1000 |
Isolamento de segurança EN 61140 | | | |
entre a bobina e os contatos | | V AC | 500 |
entre os contatos | | V AC | 500 |
Capacidade de decisão " (p.f. a norma IEC/EN 60947) | | Um | 5500 |
Capacidade de interrupção | | | |
220 V 230 V | | Um | 5000 |
380 V, 400 V | | Um | 5000 |
500 V | | Um | 5000 |
660 V 690 V | | Um | 5000 |
1000 V | | Um | 950 |
A vida útil dos componentes | | | |
| | | na de na na de na na de na |
Curto-circuito | | | |
Proteção contra curto-circuito máximo do fusível | | | |
na de na | | | |
400 V | gG/gL 500 V | Um | 500 |
690 V | gG/gL 690 V | Um | 500 |
1000 V | gG/gL 1000 V | Um | 200 |
na de na | | | |
400 V | gG/gL 500 V | Um | 630 |
690 V | gG/gL 690 V | Um | 630 |
1000 V | gG/gL 1000 V | Um | 250 |
|
AC-1 | | | |
Corrente operacional nominal | | | |
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz | | | |
Aberto | | | |
a 40 °C | Euth=Eue | Um | 490 |
a 50 °C | Euth=Eue | Um | 438 |
a 55 °C | Euth=Eue | Um | 418 |
a 60 °C | Euth=Eue | Um | 400 |
entre | Euth | Um | 350 |
Notas | | | No ambiente máxima temperatura do ar. |
Convencionais de ar livre do corrente térmica, 1 pole | | | |
Nota | | | no ambiente máxima temperatura do ar |
aberto | Euth | Um | 1000 |
entre | Euth | Um | 875 |
AC-3 | | | |
Corrente operacional nominal | | | |
na de na | | | |
220 V 230 V | Eue | Um | 300 |
240 V | Eue | Um | 300 |
415 V | Eue | Um | 300 |
440V | Eue | Um | 300 |
500 V | Eue | Um | 300 |
660 V 690 V | Eue | Um | 300 |
1000 V | Eue | Um | 95 |
Potência do Motor | P | kWh | |
220 V 230 V | P | kW | 90 |
240V | P | kW | 100 |
380 V, 400 V | P | kW | 160 |
415 V | P | kW | 180 |
440 V | P | kW | 160 |
500 V | P | kW | 215 |
660 V 690 V | P | kW | 286 |
1000 V | P | kW | 132 |
AC-4 | | | |
Corrente operacional nominal | | | |
na de na | | | |
220 V 230 V | Eue | Um | 240 |
240 V | Eue | Um | 240 |
380 V, 400 V | Eue | Um | 240 |
415 V | Eue | Um | 240 |
440 V | Eue | Um | 240 |
500 V | Eue | Um | 240 |
660 V 690 V | Eue | Um | 240 |
1000 V | Eue | Um | 95 |
Potência do Motor | P | kWh | |
220 V 230 V | P | kW | 75 |
240 V | P | kW | 82 |
380 V, 400 V | P | kW | 132 |
415 V | P | kW | 142 |
440 V | P | kW | 140 |
500 V | P | kW | 172 |
660 V 690 V | P | kW | 229 |
1000 V | P | kW | 132 |
|
Compensação Individual, corrente operacional nominal euede três-fase de capacitores | | | |
Aberto | | | |
até 525 V | | Um | 307 |
690 V | | Um | 177 |
Max. pico de corrente de inrush | | x Ie | 30 |
A vida útil dos componentes | Operações | x 106 | 0.1 |
Max. frequência de operação | | Ops/h | 200 |
|
Corrente operacional nominal, aberto | | | |
DC-1 | | | |
60 V | Eue | Um | 400 |
110 V | Eue | Um | 400 |
220 V | Eue | Um | 400 |
440 V | Eue | Um | 11 |
DC-3 | | | |
60 V | Eue | Um | 400 |
110 V | Eue | Um | 400 |
220 V | Eue | Um | 400 |
DC-5 | | | |
60 V | Eue | Um | 400 |
110 V | Eue | Um | 400 |
220 V | Eue | Um | 400 |
|
3-pólo Ith | | W | 37 |
Actual a perda de calor Iea AC-3/400 V | | W | 21 |
|
Tolerância de tensão | | x Uc | |
UC | | | 250 - 500 V, De 40 A 60 Hz DC auf Anfrage |
AC operado | Pick-up | x Uc | 0.7 xUc min- 1.15 x Uc max. |
Operado DC | Pick-up | x Uc | 0.7 xUc min- 1.15 x Uc max. |
AC operado | Drop-out | x Uc | 0.2 xUc min- 0.6 x Uc max. |
Operado DC | Drop-out | x Uc | 0.2 xUc min- 0.6 x Uc max. |
O consumo de energia da bobina em um estado frio e 1.0 x Uc | | | |
Nota sobre o consumo de energia | | | Transformador de controle com uk> |
na lateral: 2 x DILM820-XHI11(V)-SI; 2 x DILM820-XHI11-SA |
> |
Normal de comutação dever Normal do motor de indução AC Características operacionais Ligado: a partir de parar Desligar: durante a execução Características elétricas: Ligue:até 6 x corrente Nominal do motor Desligar:até 1 x corrente Nominal do motor Categoria utilitário 100 % AC-3 Aplicações Típicas Compressores Elevadores Misturadores Bombas Escadas rolantes Agitadores fã Correias transportadoras Centrífugas Dobradiça abas Balde-elevador Sistemas de ar condicionado Geral de unidades de fabricação e de processamento de máquinas |
> |
Extremos de comutação dever Motor da gaiola de esquilo Características operacionais Avançando, de ligar, de marcha à ré Características elétricas Fazer: até 6 x corrente nominal do motor Intervalo: até 6 x corrente nominal do motor Categoria de utilização 100 % de CA-4 Aplicações típicas As prensas de impressão Fio de desenho de máquinas Centrífugas Unidades especiais para a produção e o processamento de máquinas |
> |
Comutação de dever para cargas não-motoras, de 3 pólos 4 pólos Características operacionais Não indutivas ou ligeiramente cargas indutivas Características elétricas Fazer: 1 x corrente nominal Break: 1 x corrente nominal Categoria de utilização 100 % de CA-1 Aplicações típicas Aquecimento elétrico |
> |
Curto tempo de carga, 3-pólo Intervalo de tempo entre dois ciclos de carregamento: 15 minutos |
