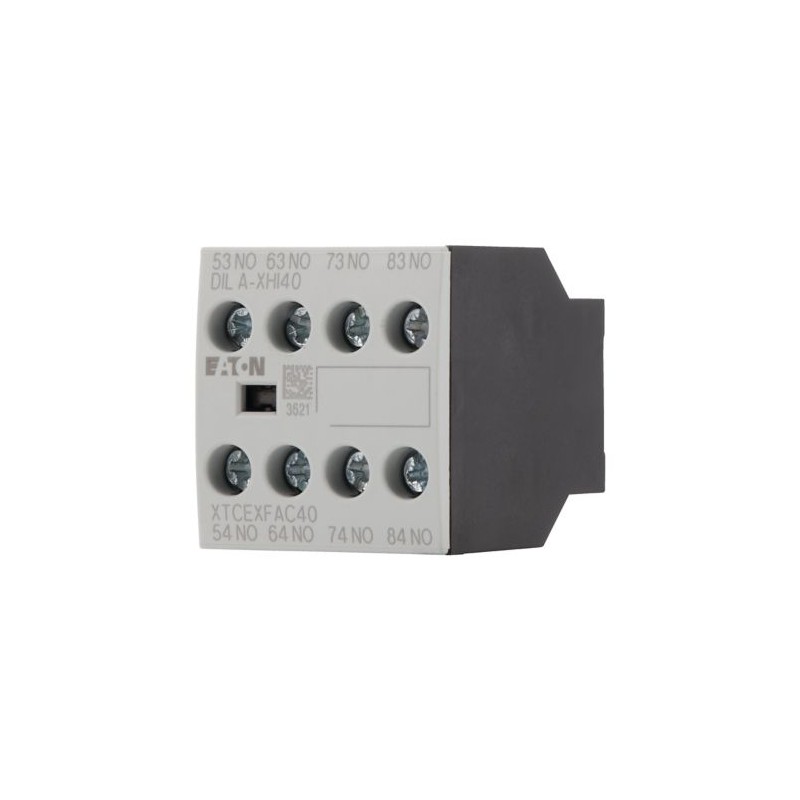

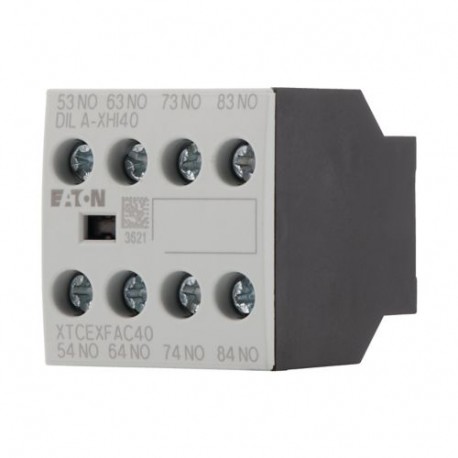

DILA-XHI40 276428 XTCEXFAC40 EATON ELECTRIC contato auxiliar 4no XTCEXFAC40 frente Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DILA-XHI40 276428 XTCEXFAC40 EATON ELECTRIC contato auxiliar 4no XTCEXFAC40 frente

DILA-XHI40

276428

XTCEXFAC40

EATON-MOELLER

contato auxiliar 4no XTCEXFAC40 frente

Bloco de contatos auxiliares; 4; Montagem frontal; Conexão a parafuso; Para DILA, DILM7...38

Contacto auxiliar, módulo de contato auxiliar, montagem Frontal, 4 pólos, 380 V, 400 V, 415 V: 4, 4 N/S, em Frente à fixação, terminais de Parafuso

Mais detalhes


Disjuntores de baixa tensão > Bloco de contatos auxiliares

Acessórios KDIL

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $16.48
Preço unitário: $16.48

Quantidade Preço
1+$16.48
2+$16.48
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Acessórios
Acessórios
 Contato auxiliar módulos
Descrição
 com intertravado opostos contactos
Função
 para aplicações padrão
Pólo
 4 pólos
Técnica de conexão
 Terminais de parafuso
Corrente operacional nominal
AC-3
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 60 °C
 Euth=Eue Um 16
AC-15
220 V, 230 V, 240 V
 Eue Um 4
380 V, 400 V, 415 V
 Eue Um 4
Contactos
N/S = Normalmente aberto
 4 N/S
Tipo de montagem
 Fixação da frente
Contato sequência
Especificações elétricas para o padrão de contatos auxiliares
Interlocked opostos contatos dentro de um módulo de contato auxiliar (IEC 60947-5-1 Anexo L)
 Sim
N/C contact (não final de quebra de contato) adequado como um espelho de contato (IEC/EN 60947-4-1 Anexo F)
 DILM7 - DILM32
Tensão de resistência a impuso nominal
 Uimp V AC 6000
Categoria de sobretensão/grau de poluição
 III/3
Tensão de isolamento nominal
 Ueu V AC 690
Tensão nominal de operação
 Ue V AC 500
Isolamento de segurança EN 61140
entre bobina e contatos auxiliares
 V AC 400
entre os contatos auxiliares
 V AC 400
Corrente operacional nominal
 Um
Convencionais de ar livre do corrente térmica, 3 pólos, 50 - 60 Hz
Aberto
a 60 °C
 Euth=Eue Um 16
Conv. corrente térmica
 Euth Um 16
AC-15
220 V, 230 V, 240 V
 Eue Um 4
380 V, 400 V, 415 V
 Eue Um 4
500 V
 Eue Um 1.5
Corrente CC
DC L/R
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 4
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0.16
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 0
Estática dissipação de calor, não-dependente da corrente
 Pvs W 0
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 60
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / bloco de contato Auxiliar (EC000041)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Componente de baixa tensão, tecnologia de comutação / comutador Auxiliar de bloco ([email protected] [AKN342010])
Número de contatos como contato
 0
Número de contatos como contato normalmente aberto
 4
Número de contatos como contato normalmente fechado
 0
Operação de corrente nominal Ie AC-15, 230 V
 Um 4
Tipo de conexão elétrica
 Conexão a parafuso
Modelo
 Topo de montagem
Método de montagem
 Fixação frontal
Aprovações
Padrões De Produto IEC/EN 60947-4-1, UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº. E29184
UL Controlo de Categoria Nenhuma. NKCR
CSA Arquivo. 012528
CSA Classe Nenhuma. 3211-03
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Nenhum
Dimensões
IL03407013Z (AWA2100-2126) Contatores
>>

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON SWITCHING PROTECTING MOTORS EN.pdf 34 Mbytes
