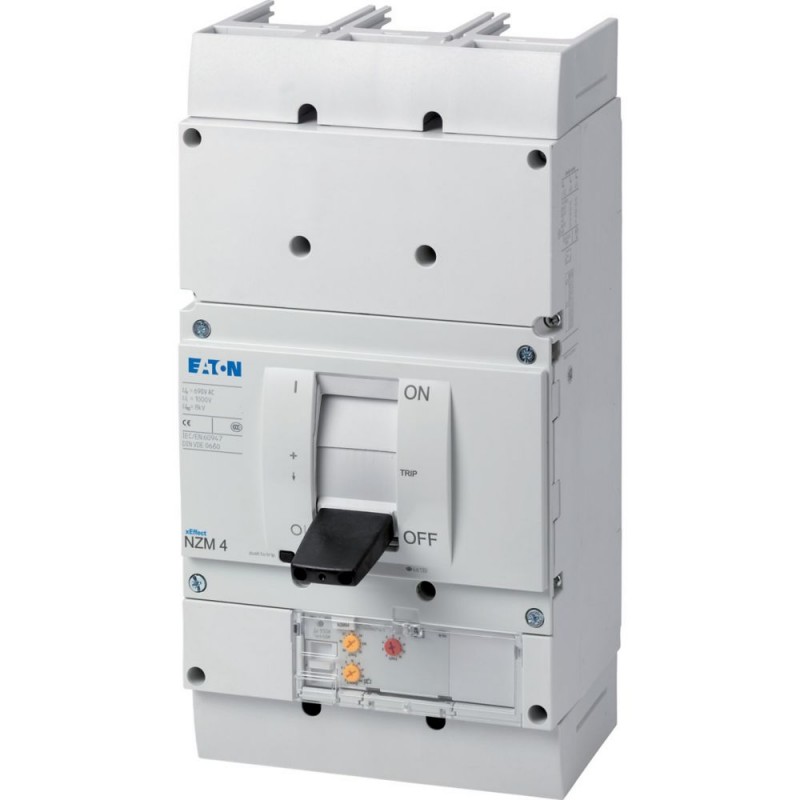

Proteção contra contato direto
Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
15 (meia-sinusoidal choque de 11 ms) g
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Posição de montagem
Vertical e 90° em todas as direções |
| Com XFI de falha de aterramento de lançamento: |
- NZM1, N1, NZM2, N2: vertical e 90° em todas as direções |
com o plug-in do unit |
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita |
com gaveta extraível: |
- NZM3, N3: vertical, 90° esquerda/direita |
- NZM4, N4: vertical |
com o operador remoto: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções |
Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
No operacionais área de controles: IP20 (basic grau de proteção)
Grau de proteçãoCompartimentos
Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Grau de proteçãoTerminações
Túnel de terminal: IP10
Fase isolante e tira de terminal: IP00
Outros dados técnicos (folha de catálogo)
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
550 A
Nominal a tensão de pico invariability [Uimp]Contatos principais
8000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
690 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
1000 V
Use no revelaram a existência de sistemas de abastecimento de
Não 690 V
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de [eucm]240 V [Icm]
275 kA
Nominal de curto-circuito capacidade de tomada de [eucm]400/415 V [Icm]
187 kA
Nominal de curto-circuito capacidade de tomada de [eucm]440 V, 50/60 Hz [Eucm]
187 kA
Nominal de curto-circuito capacidade de tomada de [eucm]525 V, 50/60 Hz [Eucm]
143 kA
Nominal de curto-circuito capacidade de tomada de [eucm]690 V 50/60 H [Ic]
100 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]240 V, 50/60 Hz [Eucu]
125 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50/60 Hz [Eucu]
85 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]440 V, 50/60 Hz [Eucu]
85 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]525 V, 50/60 Hz [Eucu]
65 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]690 V 50/60 Hz [Eucu]
50 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Eucs]
63 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Eucs]
50 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]440 V, 50/60 Hz [Eucs]
50 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Eucs]
50 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]690 V 50/60 Hz [Eucs]
37 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]
Máxima do fusível, se a espera correntes de curto-circuito no local de instalação exceder a capacidade de comutação do disjuntor.
Nominal de curta duração admissível correntet = 0.3 s [Icw]
19.2 kA
Nominal de curta duração admissível correntet = 1 s [Icw]
19.2 kA
Categoria de utilização da norma IEC/EN 60947-2
B
Vida útil, mecânico(de que o max. 50 % viagem pelo shunt/subtensão) [Operações]
Dez mil
Vida útil elétricaAC-1400 V 50/60 Hz [Operações]
Três mil
Vida útil elétricaAC-1415 V, 50/60 Hz [Operações]
Três mil
Vida útil elétricaAC-1690 V 50/60 Hz [Operações]
Dois mil
Vida útil elétricaCA--3400 V 50/60 Hz [Operações]
Dois mil
Vida útil elétricaCA--3415 V, 50/60 Hz [Operações]
Dois mil
Vida útil elétricaCA--3690 V 50/60 Hz [Operações]
Mil
Vida útil elétricaMax. frequência de operação
60 Ops/h
Total de tempo de interrupção em curto-circuito
< 25 ≦ 415 V; < 35 > 415 V ms
Equipamento padrão
Conexão a parafuso
Acessórios opcionais
Túnel de terminal
ligação traseira
Tira de terminal
Rodada condutor de cobreTúnel de terminalEncalhado4-furo
4 x (50 - 240) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (120 - 185)
4 x (50 - 185) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
1 x (120 - 300) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (95 - 300) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoMódulo de placaDuplo orifício [min.]
2 x (95 - 185) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoMódulo de placaDuplo orifício [max.]
4 x (35 - 185) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
4 x 300
6 x (95 - 240) mmDois
Al circular condutorTúnel de terminalEncalhado4-furo
4 x (50 - 240) mmDois
Al circular condutorParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
1 x (185 - 240) mmDois
Al circular condutorParafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (70 - 185) mmDois
Al circular condutorParafuso do terminal e traseira-conexão do ladoMódulo de placaFuro duplo
4 x 50
mmDois
Al circular condutorParafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão
2 x 240
6 x (70 - 240) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [min.]
6 x 16 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Televisão terminal do condutor [max.]
(2 x) 10 x 32 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Módulo de placaÚnico furo
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [min.]
5 x 25 x 1.0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoPlano da tira de cobre, com furos [max.]
(2 x) 10 x 50 x 1,0 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensão
(2 x) 10 x 80 x 1.0 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M10
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [min.]
25 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaÚnico furo [max.]
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoMódulo de placaFuro duplo
2 x (50 x 10) mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [min.]
60 x 10 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão de largura de extensãoConexão de largura de extensão [max.]
2 x (80 x 10) mm
Cabos de controle
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois
