Photoelectrics
Retro-reflexivo

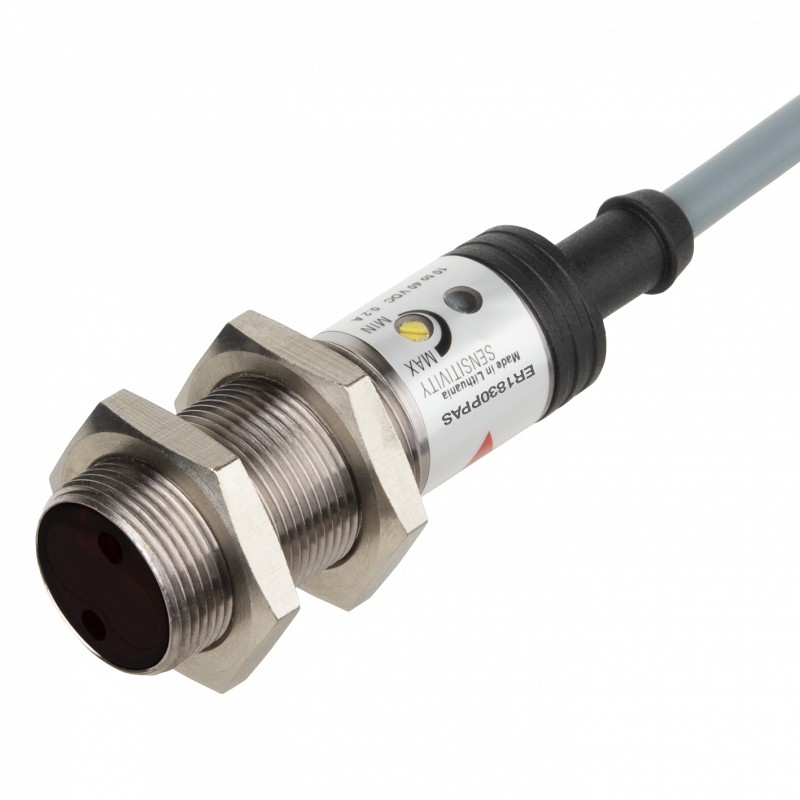

Tipo ER1830.PAS, DC, Metal-habitação
• Alcance: 3 m
• Modulação de luz infravermelha
• Tensão de alimentação: 10 a 40 VCC
• Saída: 200 mA NPN ou PNP
• Criar e quebrar função de comutação, indicação de LED
• Proteção: inversão de polaridade, curto-circuito, transientes
• Alta imunidade à luz ambiente
• O cabo e o plugue de versões
Descrição Do Produto
Chave De Ordenação
ER 18 30 PNA-1
Retro-reflexivo fotoelétrico switchwithextendedrange até 3 m. Facilmente ajustável sensibilidade com 270° de potenciômetro.LED outputindica-
ção. Curta M18 caixa de metal para aplicações pesadas. IP
67. Fácil montagem.DC e
AC tipos, totalmente protegido.
Tipo
Diâmetro do alojamento
Intervalo tipo de Saída material da caixa tipo de Ligação
Seleção Do Tipo De
HousingRatedOrdering não.Nº do pedido Nº do pedido Nº do pedido diâmetro operacional NPN/cabo NPN/PNP (plug/cabo PNP/plug
dist. (Sn) Fazer e quebrar swit.Fazer e quebrar swit.Fazer e quebrar swit. Fazer e quebrar swit.
M18 3 mER 1830 PNA ER 1830 PNA-1 ER 1830 PPASER 1830 CAE-1
Especificações
De operação nominal dist. (Sn) Até 3 m
Ref. refletor tipo de ER4
∅ 84 mm
Sensibilidade
Adjustable270° turno único pote. medidor de
Temperatura drift0.4%/K
Histerese (H)
(Diferencial de viagem) de 3 a 20%
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incluído)
Óptica ângulo de± 2.2°
Ponto de luz size150 mm a 2 m
Ambiente lightMax. 10.000 lux
Freqüência de operação (f)Máx. 120 Hz, claro/escuro proporção de 1:2
Tempo de resposta
OFF-ON (t)≤ 3.2 ms
ON-OFF (toff') ≤ 5 ms
Indicação da função a luz e a escuridão
(complementares mudar)
Ondulação (U
rpp
) Máx. 10%
Saída EM LED, amarelo
Meio ambiente
Corrente de saída
Contínuo (Ie) Máx. 200 mA de Curto prazo (I) 200 mA,
max. capacidade de carga de 100 nF
Sem carga corrente de alimentação (e / s)Máx. 20 mA @ 200 mA
Min. operacional atual (Im) de 0,5 mA
FORA do estado atual (Ir) Máx. 100 µA
Queda de tensão (Ud) Máx. 2.5 V
A proteção de inversão de polaridade, curto-circuito, sobrecarga, transientes
Transitória voltage1 kV/0.5 J
O poder do atraso (tv) Typ. 100 ms
Luz sourceGaAlAs DIODO emissor de luz, 880 nm
Luz typeInfrared, modulada
Categoria de sobretensão III (IEC 60664/60664A 60947-1) o grau de Poluição 3 (IEC 60664/60664A 60947-1) Grau de proteção IP 67 (IEC 60529 60947-1)
Temperatura
De operação de -20° a +60°C (-4° a 140°F) Armazenamento-30° c a + 70°C (-22° F a 158°F)
Vibração de 10 a 150 Hz, 0,5 mm/7,5 g
(IEC 60068-2-6)
Shock2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
Dielétrica tensão de 600 V (IEC 60364-4-41)
Material da carcaça
BodyNickel latão niquelado
FrontLuran®, Cabo preto endPolyester, preto Porcas de latão niquelado
As especificações estão sujeitas a alterações sem aviso prévio (08.02.06)1
