GUARDIAN1 CARLO GAVAZZI Caixa retangular ÂMBITO 1 ... 5 m terminais de ligação SPDT RELÉ material plástico o..

Combinado de Presença e de Movimento Detector Automático Portas de Correr

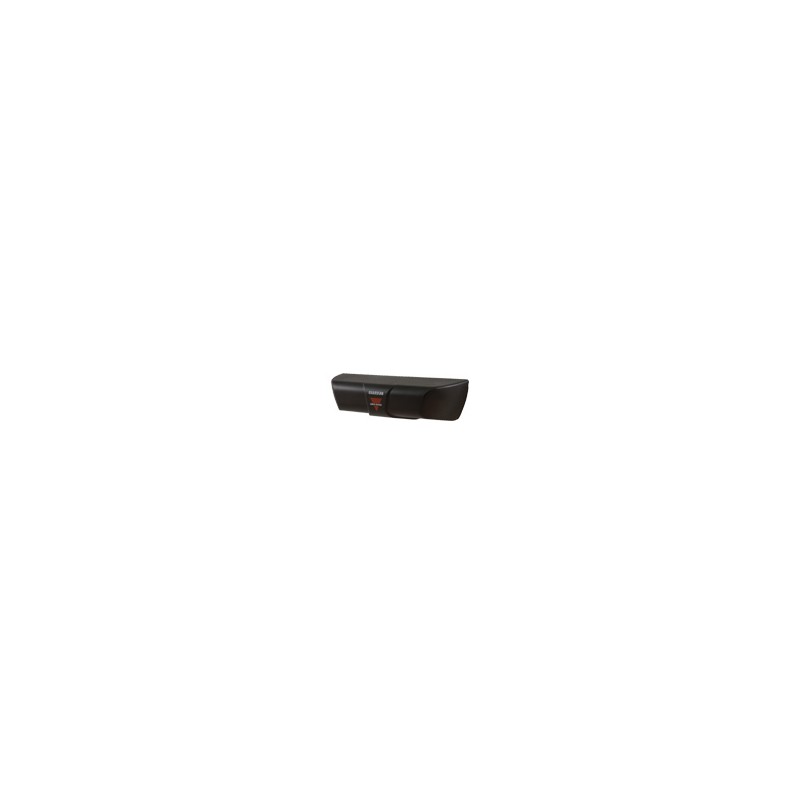

GUARDIÃO 1
• Sobrecarga de sensor para portas de correr
• Movimento e detecção de presença em uma unidade de
• Câmara De Vídeo Digital Tecnologia
• Fácil ensinar a presença de zona de
• Adaptação ambiental
• Não há Interferência entre os sensores
• Separar de presença e de movimento de saída
• 2 x saídas a relé SPST
• Tensão de alimentação: 12 a 24 VAC/DC
• LED de indicação de: Alimentação, de Presença e de Movimento
• CE, UL325 e aprovado pela TÜV
Descrição Do Produto
Chave De Ordenação
GUARDIÃO 1
O TUTOR 1 - sensor de cabeça para o pedestre slidingdoors.Thesensor tem combinado de presença e de movimento (seguro) zonas de detecção. O sensor é baseado em câmera CMOS technologyand detectionon de processamento de imagem. Zona de movimento reage somente em movimento enquanto a presença de zona de reactsonboth movimento e presença. Zona de movimento pode ser inibida em 3 direções (frente,esquerda e
direito), a fim de evitar a detecção ofunwanted objetos. A presença de zona é ensinado intothe sensor byrecogni - tionofsomestandardtest targetsin thesetupphase. A presença de zona também adaptstothesurroundings para trabalhar em diferentes condições meteorológicas.O sensorhas separado outputsfor o motionand presença de zonas de bem como uma entrada de teste para testar a função do sensor para cada porta ciclo.
Seleção Do Tipo De
Habitação sizeOrdering não.
210 x 77 x 58 mm GUARDIAN1
Especificações
Tensão nominal de operação (Ue) 12 - 24 V (12 - 24 VCA) RMS incl. ondulação 50-60 Hz,
±15% de tolerância
DE 12 A 24 VDC (12 - 24 VCC)
±15% de tolerância
Baixo ativo: < 6 VCA/VCC OFF > 9 VAC/VDC
SensitivityAdjusting em 7 passos
Presença de zona de tempo de reação
Tempo de reação:210 ms (20% de contraste,
Sem carga corrente de alimentação (Ie)
TypicalMax.
192 mA230 mA@ 12V AC
146 mA170 mA@ 12 v DC
103 mA120 mA@ 24 V AC
65 mA80 mA @ 24 VCC
objeto velocidade de 1 m/s, teste de corpo de CA (DIN18650-1))
Tempo de queda: 500 ms
Zona de movimento o tempo de reação
TechnologyDigital câmara de vídeo
tecnologia
Alimentação delay5 segundos
Função de saída
A segurança e a Zona de Movimento Relé SPST Comum de retransmissão de dados: 1A DC 30VDC
Operações minimum600.000 @ 0,5 A, 50 VAC/
30 VDC
Operações minimum100.000 @ 1A, 30 VDC
Teste de entrada Máx. entrada de corrente de 5 mA atividade alta: > 9 VAC/VDC
OFF < 6 VCA/VCC
Tempo de reação:1,2 s (20% de contraste, objeto de velocidade de 1 m/s, teste de corpo de CA (DIN18650-1))
Tempo de queda: 500 ms
Presença hora
(Plano de fundo, reaprender tempo) 7 passo rotary switch
De acordo com DIN186501 min, 5 min. Não, em conformidade com
DIN18650 10 seg, 30 seg.
Vibration10 150 Hz 0,5 mm/7,5 g
(IEC 60068-2-6)
Choque 2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
As especificações estão sujeitas a alterações sem aviso prévio (21.04.2010) 1
