Photoelectrics
Retro-reflexivo, Saída de Relé

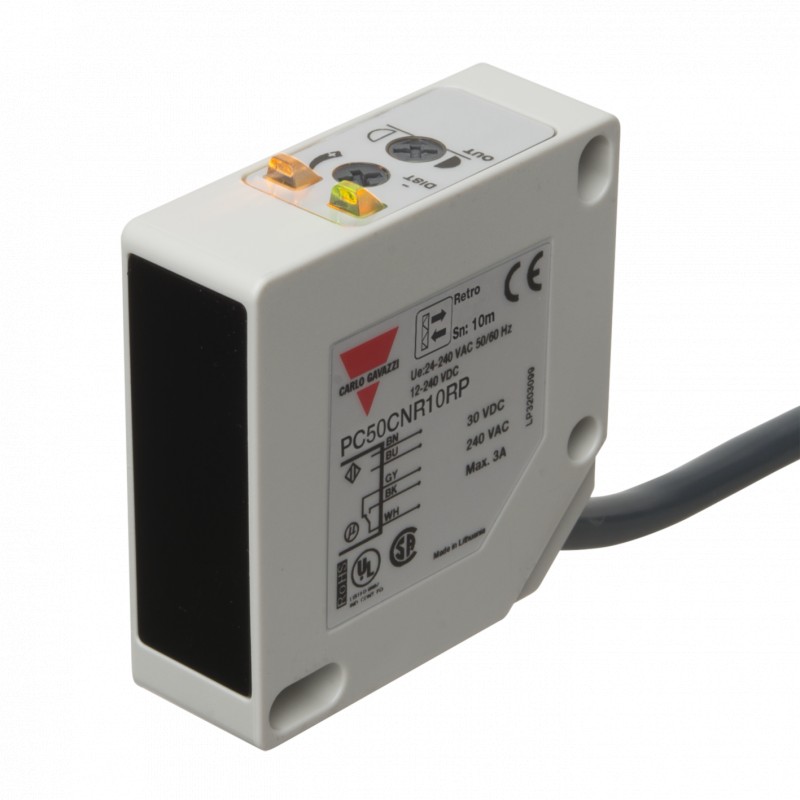

Tipo PC50CNR10RP
• Alcance: 10 m
• Sensibilidade ajustável
• Modulada, a luz infravermelha
• Tensão de alimentação:
12 a 240 VCC e 24 a 240 VAC, 50/60 Hz
• Saída: Relé 3, 30 VDC, 240 VAC
• Criar e quebrar função de comutação
• LED de indicação de saída, a estabilidade do sinal e de alimentação EM
• Alta imunidade EMC
Descrição Do Produto
Chave De Ordenação
PC50CNR10RP
O PC50CNR. é um propósito geral retro-reflexivo sen - sorinacompact quadrado
17 x 50 x 50 mm reforçado PC/ABS-habitação.É útil em aplicações onde básica sensorsprovideadequate
sensingperformance.A longa faixa de detecção, além de ajuste de sensibilidade dá muito flexível do sensor. A luz e as trevas operação é selecionável por chave.
Tipo
Moradia de estilo tamanho Habitação Habitação Habitação material comprimento princípio de Detecção de distância de Detecção do tipo de Saída
Configuração de saída
Seleção Do Tipo De
HousingRangeOrdering não.
W x H x D(Sn) Fazer e quebra de comutação
17 x 50 x 50 mm10 m PC 50 CNR 10 RP Nota: os Refletores de ser encomendado separadamente
Especificações
Avaliado distância de operação (Sn) Até 10 m, com o refletor tipo ER 4, ref. alvo
Zona cega Max. 10 cm
Sensibilidade Reascbel por volta única panela.medidor de
O desvio de temperatura ≤ 0.5%/°C
Histerese (H)
Diferenciais de viagem 3-20%
Operacional nominal volts. (UB) 12-240 VDC
24-240 VCA, 50 a 60 Hz
Potência de operação nominal ≤ 2.0 VA (relé)
Saída
Classificação de contato
Cargas resistivas CA 1 3 A/230 VAC
DC 1 3 A/30 VDC (> 10 mA/5 VDC) vida Mecânica (típico)≥ 15 x 106 operações vida Elétrica (típico) ≥ 1 x 105 operações
em 3 A/240 VCA
Proteção Reversa da polaridade, transientes
Fonte de luz de GaAIAs, DIODO emissor de luz, 880 nm tipo de Luz Infravermelha, modulada de Detecção de ângulo de ± 2° a 1/2 da faixa de luz Ambiente Máx. 5'000 lux
Operacional frequency20 Hz
Tempo de resposta
OFF-ON (t)≤ 25 ms
ON-OFF (toff') ≤ 25 ms
O poder do atraso (tv) ≤ 300 ms
Saída functionLight ou escuro operação é selecionável por chave
Indicação de função
Saída EM LED, amarelo
Alimentação ligada, sinal de stabilityLED, verde
Meio ambiente
Sobretensão de categoria II (IEC 60664/60664A 60947-1) a Poluição degree3 (IEC 60664/60664A 60947-1) Grau de protectionIP 67 (IEC 60529 60947-1)
Temperatura
De operação-20° c a +60°C (-4° f a +140°F) Armazenamento -25° a +80°C (-13° f a +176°F)
Vibration10 150 Hz, 0,5 mm/7,5 g
(IEC 60068-2-6)
Choque 2 x 1 m e 100 x 0,5 m
(IEC 60068-2-32)
Nominal de isolamento voltage250 VAC (rms)
Material da carcaça
Corpo de PC/ABS, cinza, reforçado
Frente glassPC preto
Suporte de montagem em Aço, galvanizado
As especificações estão sujeitas a alterações sem aviso prévio (26.04.2007)1
