UCC CARLO GAVAZZI Acessórios de sistema selecionados parâmetros de conexão caixa conversora retangular termi..

Ultra-sônico

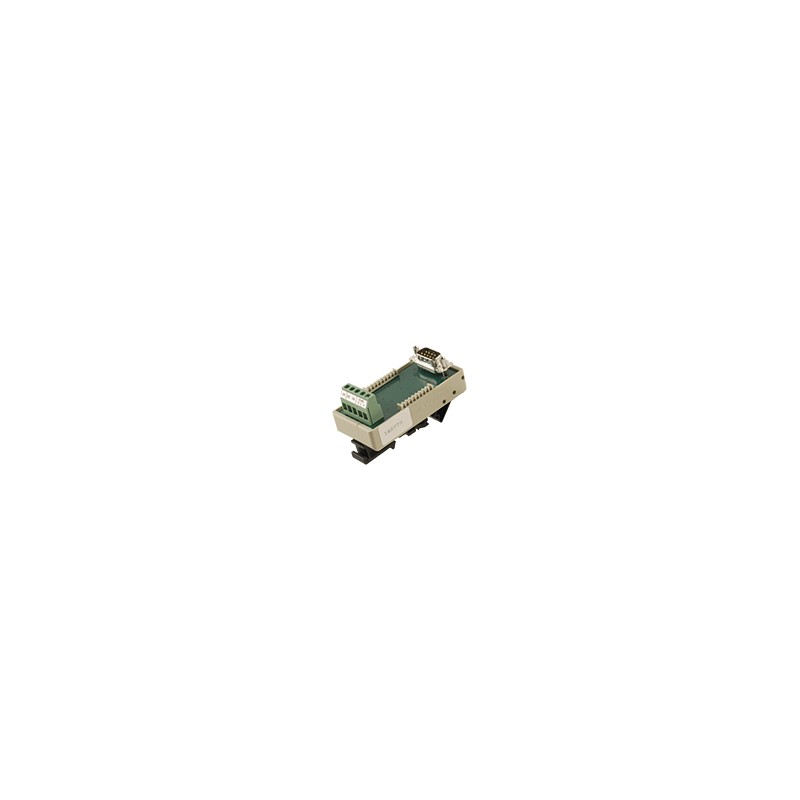

Conversor RS232 para RS485
Tipo UCC
• Conversão de sinais RS232, RS485
• Sem isolamento galvânico
• Fonte de alimentação de 24 VCC ± 20%
• Até 1000 m de distância de transmissão
Descrição Do Produto
Chave de ordenação UC C
Conversor para sensores ultra - sônicos com comunicação RS485. Conversão de RS485 sinais fromthesensor são
convertedtoRS232 sinais e vice-versa. A rescisão for por terminais de parafuso para RS485 e ao 9-pin D-sub para RS232.
Sensor ultra-sônico de Habitação de estilo Conversor
Seleção Do Tipo De
HousingConnection nº do Pedido dimensões
38.5 x 80.5 mm terminais de Parafuso e D-Sub, 9-polesUCC
Especificações
Operacional nominal volts. (Ue) 24 VCC ± 20% (ripple incluído)
Ondulação ≤ 10%
Consumo de corrente de aprox. 10 mA
Entrada RS 232, conector D-Sub,
9 pólos
OutputRS 485, terminais de parafuso
Temperatura ambiente
Operating0° a +50°C (32° f a +122°F)
Distância de transmissionmax. 1000 m
Material da carcaça de Plástico
Habitação dimensions38.5 x 80.5 mm
Connection9-pólo D-Sub (RS232) e terminais de parafuso (RS-485 e alimentação)
Diagrama De Fiação
Dimensões
As especificações estão sujeitas a alterações sem aviso prévio (14.02.02) 1
