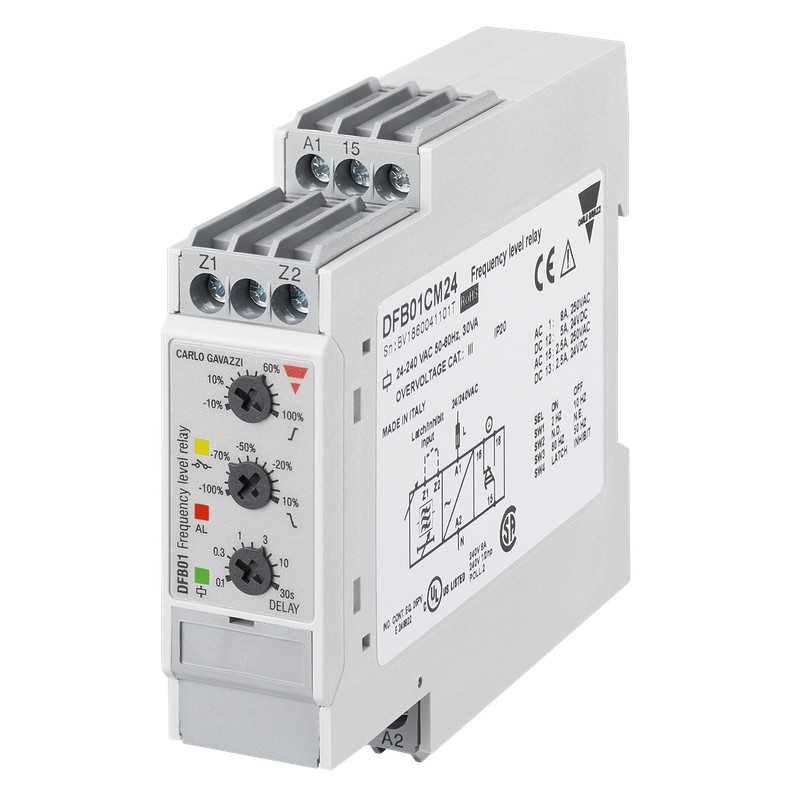

DFB01CM24 CARLO GAVAZZI parâmetros selecionados sinal de saída 1 relé SETPOINT 2 EXIBIDO variável de control..

Relés de monitoramento Frequência de Monitoramento Tipos DFB01, PFB01
DFB01 PFB01
• Mais de/menos frequência relés de monitoração de
• Medição se a freqüência da fonte de alimentação está dentro dos limites de
• Medida na própria fonte de alimentação
• Faixas de medição de Tensão: 24 a 240 VAC Freqüência: 50 - 60 Hz
• Ajustáveis separadamente superior/nível inferior na escala relativa
• Atraso ajustável em caso de alarme ou em recuperação (0,1 a 30 s)
• Programável, com travamento de inibição ou no nível do conjunto de
• Saída: 8 A relé SPDT N. D. ou N.E. selecionável
• Para montagem em trilho DIN, em conformidade com a norma DIN/EN
50 022 (DFB01) ou módulo de plug-in (PFB01)
• 22,5 mm Euronorm habitação (DFB01) ou 36 mm módulo de plug-in (PFB01)
• LED de indicação de relé, alarme e fonte de alimentação
Descrição do produto chave de Ordenação DFB 01 C M24
DFB01 e PFB01 são precisos frequência relés de monitoração. Os relés de monitorar a sua própria fonte de alimentação
24 a 240 VAC.
A vantagem de usar a trava de função isthat o relé pode ser mantido energizado
mesmo após o fim da condição de alarme. Inibir a função pode ser utilizada para evitar a operação do relé quando não desejado(manutenção, transições). O LED indicar thestateofthealarm e o relé de saída.
Moradia Tipo De Função
Número do Item
Saída
Fonte De Alimentação
Seleção Do Tipo De
Montagem OutputMeasuring rangeSupply: 24 a 240 VAC
Trilho DIN SPDT50-60 HzDFB 01 C M24
Plug-inSPDT50-60 HzPFB 01 C M24
InputSpecificationsOutput Especificações
Entrada
Próprio poder supplyDFB01: A1, A2 (24 a 240 VAC) PFB01: 2, 10 (24 a 240 VAC)
Faixas de medição Superior levelLower nível
Selecionável pelo DIP-switches
2 Hz-0.2 +2 Hz-2 +0,2 Hz
50 Hz 49.8 52 Hz48 para 50.2 Hz
60 Hz 59.8 62 Hz58 60,2 Hz
10 Hz-1 a +10 -10 a +1 Hz
50 Hz49 a 60 Hz 40 a 51 Hz
60 Hz59 70 Hz 50 a 61 Hz
A entrada de contato
DFB02Terminals Z1, Z2,
PFB02Terminals 8, 9
Desativado > 10 kΩ Habilitado< 500 Ω largura de Pulso > 500 ms
Histerese
OutputSPDT relé de isolamento Nominal voltage250 VAC classificações de Contato (AgSnO2)µ
Resistiva loadsAC 1 8A @ 250 VAC
DC 12 5 A @ 24 VDC Pequenas cargas indutivas CA 15 2.5 A @ 250 VAC
DC 13 2.5 @ 24 VDC
Vida mecânica≥ 30 x 106 operações
Vida elétrica ≥ 105 operações
(8 A, 250 V, cos ϕ = 1)
Freqüência de operação≤ 7200 operações/h
Força dieléctrica
Dielétrica tensão≥ 2 kVAC (rms) de resistência a impuso Nominal volts.4 kV (1.2/50 µs)
2 Hz~ 0.05 Hz
10 Hz~ 0.25 Hz
As especificações estão sujeitas a alterações sem aviso prévio (26.05.10)1
