G54606606115 CARLO GAVAZZI Parâmetros selecionados tipo de módulo exibir a caixa de montagem painel de energ..

Exibir forDigital Sinais
TypeG5460 6606
Duline®
FieldbusInstallationbus
• 16 canais de indicador LED de status
• Etiqueta de slides para o DIODO emissor de descrições
• Endereço Individual de codificação de LED
• Normal ou invertido operação LIDERADA por 8 de grupo de canal
• O AC/DC fonte de alimentação
• NPN transistor de saída para a perda de Dupline transportadora
• Horizontais de montagem do painel, 96 x 96 mm
• Codificação de canal pelo GAP 1605
Produto DescriptionOrdering Chave
G 5460 6606 230

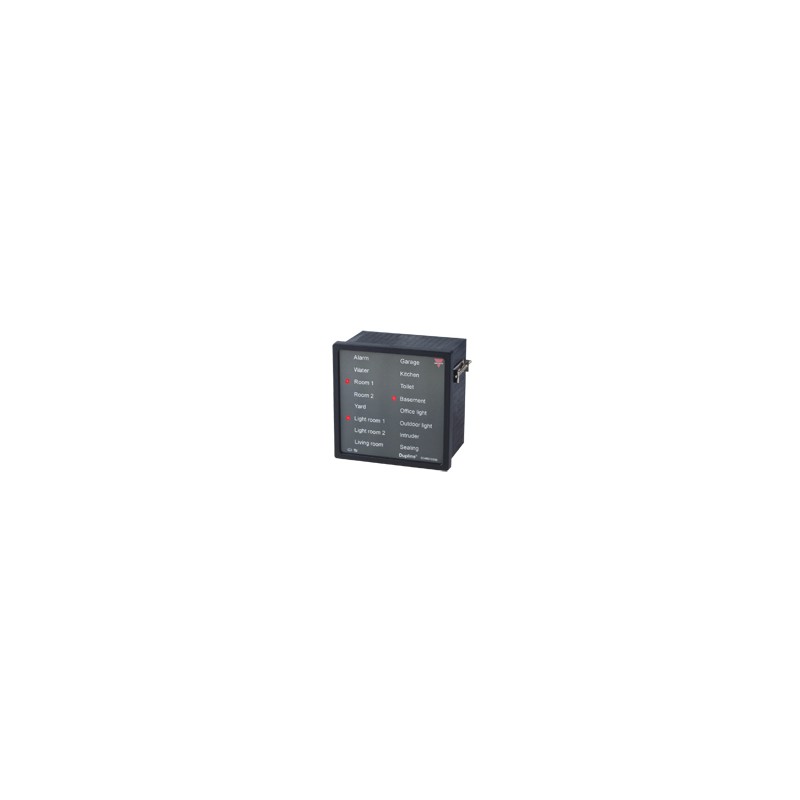

Dupline apresentar para montagem em painel.Statusindication de 16 canais em 16 de segmento único ponto do DIODO emissor de representação.
Função de exibição normal ou invertedforfastlocatingof
desvios das condições normais de operação, e.g. falta de condições de arranque,abrir doorsand windows, máquina de falha announciation etc.
Substitui todos os antigos canal tipos de vídeo (FK3C e FK4C).
Tipo: Dupline® Tipo nenhum. Alimentação
TypeSelection
SupplyOrdering não.
16 canais, 16-dot LED
24 VACG5460 6606 024
115 VACG5460 6606 115
230 VACG5460 6606 230
12 VDC*
*Todos os CA-tipos podem ser fornecidos com os 12 VCC através de pinos 2 e 3. De alimentação CA através de pinos 21 e 22.
Display/Especificações de Saída (cont.)
DC na saída e Dupline
connections4 pólo, 5 mm, arquitetura plugável
Tempo de resposta< 2 trens de pulso
Display/Saída Especificações Especificações Da Fonte
Exibir
Exibir formatChannel estado
Exibir typeLED Tamanho de LEDs Ø5
Apresentar as cores Vermelha
O teste de vídeo Nenhum, mas o teste de visualização pode ser realizada por meio de definição interna muda para normal, falha de programação polaridade para "eu" com o GAP de 1605, e
em seguida, desligue o Dupline de conexão.
Falha de saída (pino 4)
Faixa de tensão de VBB4 a 35 VDC (ou VDDin) Inverter a polaridade protectionYes
Atual≤ 100 mA proteção contra Curto-circuito Nenhum
Built-in de proteção diodos Nenhum
Estado desenergizado corrente de fuga ≤ 100 µA queda de Tensão ≤ 1,5 V comprimento do Cabo ≤ 3 m Dielétrica tensão
Saída – Dupline Nenhum
Poder supplyOvervoltage gato. III (IEC 60664) Ligação 2 pólos, de 10 mm, arquitetura plugável tensão Operacional,
através de pinos 21/22 230 230 VAC ±15% (IEC 60038)
115 115 VCA ±15% (IEC 60038)
024 24 VAC ±15% (IEC 60038) Frequency45 a 65 Hz
Tensão de interrupção≤ 40 ms operacional Nominal powerTyp. 4 VA de resistência a impuso Nominal
tensão
230 kV V4
115 V2,5 kV
024 V800 V Dielétrica tensão
Fonte – Dupline≥ 4 kVAC (rms) de Alimentação de Saída ≥ 4 kVAC (rms)
Alternativa DC supplyOvervoltage gato. III (IEC 60664) tensão Operacional (VDDin),
através de pinos de 2/3 de 12 VDC ±10% (ripple incl.)
Inversão de polaridade protectionYes operacional Nominal current40 mA corrente de entrada ≤ 1 Um
As especificações estão sujeitas a alterações sem aviso prévio (01.02.2007) 1
Dupline®é uma marca registrada. Um produto de CARLO GAVAZZI Grupo
