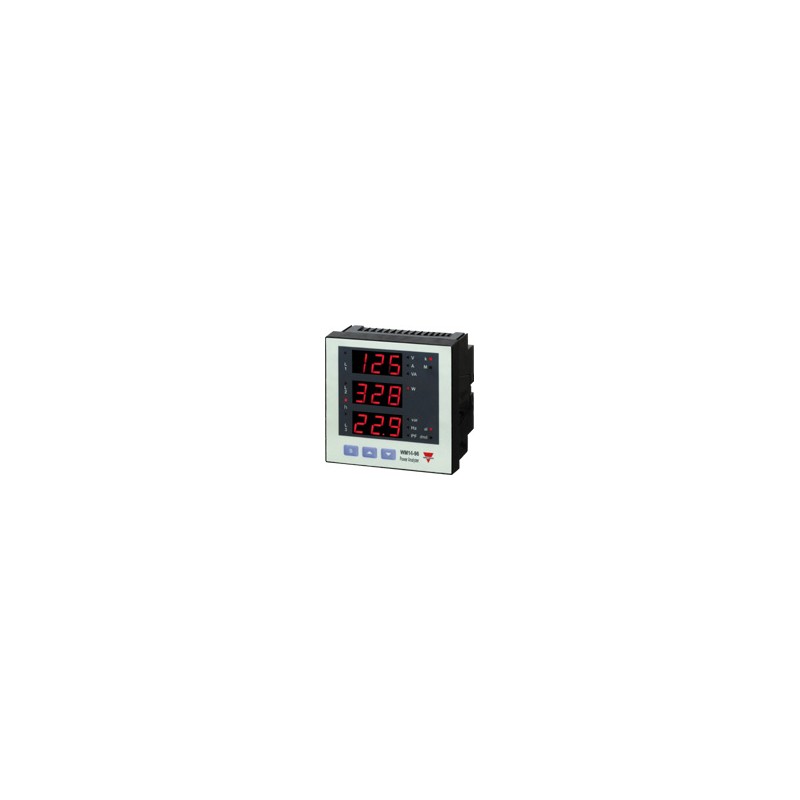

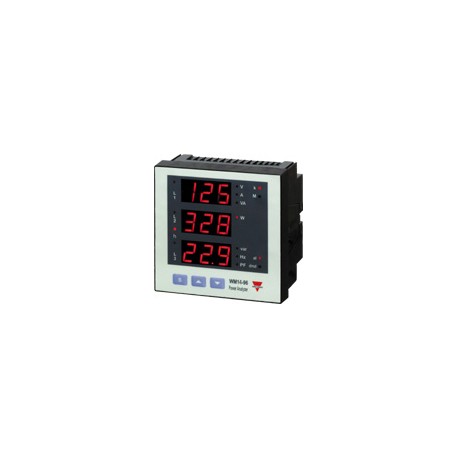

WM1496AV53BSG
CARLO GAVAZZI
1
Analisadores selecionados parâmetros função de potência de energia Painel de 48VCA ASSEMBLEIA ENTRADA SAÍDA DIGITAL INPUT TYPE fase Nenhum 3 ligação CA CT / VT RS485 COMUNICAÇÃO outro intervalo 320V para 800VLL 1/5 (6) DGT ACA EXIBIÇÃO 3x3. kWh variáveis, kvarh, W, Wdmd, var, VA, VAdmd, PF, V, A, W, Admd, Hz, Amax, Admd max, max Wdmd PULSE DIGITAL ENTRADAS DE ALARMES analógico virtual nada nada nada
Home > CARLO GAVAZZI
* Produto novo em sua embalagem original com todas as garantias e certificações de CARLO GAVAZZI
Obrigado pelo seu interesse nos nossos artigos, esperamos que o prazo indicado seja conveniente para si.
Durante a preparação do pedido pode seleccionar o tipo de envío que melhor se adapte ás suas necessidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gestão De Energia
Power Analyzer
Tipo WM14-96 "Versão Básica"
• Classe 1 (energia ativa)
• Classe 2 (energia reativa)
• Precisão de ±0,5 F. S. (tensão/corrente)
• Power analyzer
• Visualização instantânea de variáveis: 3x3 dígitos
• Display de energias: 8+1 dígito
• Variáveis de sistema e medições de fase: W, Wdmd, var, VA, VAdmd, PF, V, a, UM, Admd, Hz
• Amax, Admd max, Wdmdmaxindication
• Energia medições: kWh e kvarh
• Contador de horas (5+2 DGT)
• TRMS de medição. do distorcida ondas senoidais (tensões/correntes)
• Fonte de alimentação: 24V, 48V, 115V, 230V, 50-60Hz 18 a 60VDC
• Opcional dupla saída de pulso
• Alarmes (visual apenas) VLN, Um
• Opcional galvanicamente isolados entradas de medição
Descrição Do Produto
• Grau de proteção (frente): IP65
• Frontal dimensões: 96x96mm
• Opcional RS422/485 porta serial
Como encomendar WM14-96 AV5 3 D PGX
3-phase power analyzer com built-in tecla de programação - pad. Particularmente recomendada para apresentar as principais variáveis elétricas. A carcaça para montagem em painel,
(frente) grau de proteção IP65, e opcional RS485 porta serial ou duplo pulso out - put. Parâmetros programáveis por meio de CptBSoft.
A Variedade de modelos de Sistema de código de
Fonte de alimentação
Opção
Como encomendar
CptBSoft
Seleção Do Tipo De
CptBSoft (compatível apenas com S ou SG opções): software para programar os parâmetros de trabalho do power analyzer e ler a energia e o instantâneo variáveis.
Intervalo de códigos
AV5: 380/660VL-L/5(6)AAC VL-N: 185 V 460 V VL-L: 320 V 800 V
AV6: 120/208VL-L/5(6)AAC VL-N: 45 V a 145 V
VL-L: 78 V a 250 V corrente de Fase: 0.03 Um para 6A corrente de Neutro: 0.09 para 6A
Inputspecifications
Avaliado entradas
Sistema
3 :1-2-3-fase, balanceada/não balanceada de carga,com ou sem neutro
Fonte de alimentação
UM: 24VAC
-15 a+10%, 50-60Hz
B: 48VAC
-15 a+10%, 50-60Hz
C: 115VAC
-15 a+10%, 50-60Hz
D: 230VAC
-15 a+10%, 50-60Hz
3:18 a 60VDC (não disponível no caso de SG ou PG opções)
Opções
X: Nenhum
S: porta RS485
SG:RS485+galvânica isolados measurig entradas
PG:Dupla saída de pulso+ galvanicamente isolados entradas de medição.
0.03Ato0.25A:±(2%FS +5DGT)
Atual "X-S opções" 3 (não-isolados uns dos outros)
Atual "SG-PG opções"3 (isolados uns dos outros) Voltage4
Precisão (exibir, RS485) com CT=1 e VT=1 AV5: (@25°C ±5°C, R. H. ≤60%)1150W-VA-var, FS:230VLN,
400VLL AV6: 285W-VA-var, FS:57VLN, 100VLL
Corrente de 0,25 para 6A: ±(0.5% FS +1DGT)
0.03Ato0.25A:±(0.5%FS+7DGT) Neutro current0.25 para 6A: ±(1,5% FS +1DGT)
0.09Ato0.25A:±(0.5%FS+7DGT) Fase-fase tensão de ±(1,5% FS +1 DGT)
Fase-neutro-tensão ±(0.5% FS + 1 DGT)
Ativa e potência Aparente,0,25 a 6A: ±(1% FS +1DGT)
De 0,03 A 0,25 A: ±(1% FS
+5DGT)
A potência reativa de 0,25 para 6A: ±(2% FS +1DGT)
Energia activa "X-S opção" Classe 2 (start up "I": 30mA) energia Reativa "X-S opção"Classe 3 (start up "I": 30mA) energia Ativa "SG-PG opt." Classe 1 (start up "I": 30mA) energia Reativa "SG-PG opt." Classe 2 (start up "I": 30mA) Frequência de±0,1 Hz (48 a 62Hz)
Erros adicionais
Umidade≤0.3% FS, de 60% a 90% RH
O desvio de temperatura≤ 200ppm/°C
Amostragem rate1400 amostras/s @ 50Hz
1700 amostras/s @ 60Hz
Atualização do Display time700ms
Exibir
TypeLED, 14mm
Leitura instantânea. var.3x3 DGT
Leia-as para as energias 3+3+3 DGT (Max indicação:
999 999 99.9)
As especificações estão sujeitas a alterações sem noticeWM14 96 DS ENG2005081
