CA30CLN25BPM1 CARLO GAVAZZI Parâmetros de CONEXÃO M12 Plugue DC MATERIAL Plástico de HABITAÇÃO M30 FAIXA de ..

Sensor Capacitivo De Nível Detector De Plástico E De Borracha
De Poliéster Termoplástico De Habitação
Tipos de CERTIFICAÇÃO, M30, M32, DC, Auto-Ensinar
• Projetado para plástico e borracha aplicações
• Para detecção de material a granel secos
• Com TRIPLESHIELD™ Sensor de Proteção
• Auto-Ensinar de distância de detecção ou remotamente, por meio de fio
• Suporta até 120°C na superfície de detecção
• Detecção automática de NPN ou PNP carga
• Selecionável fazer ou quebrar de comutação por meio de função remota
• Proteção: Curto-circuito, transitórios e inversão de polaridade
• Humidade de compensação
• 5 anos de garantia
Descrição Do Produto
Chave De Ordenação

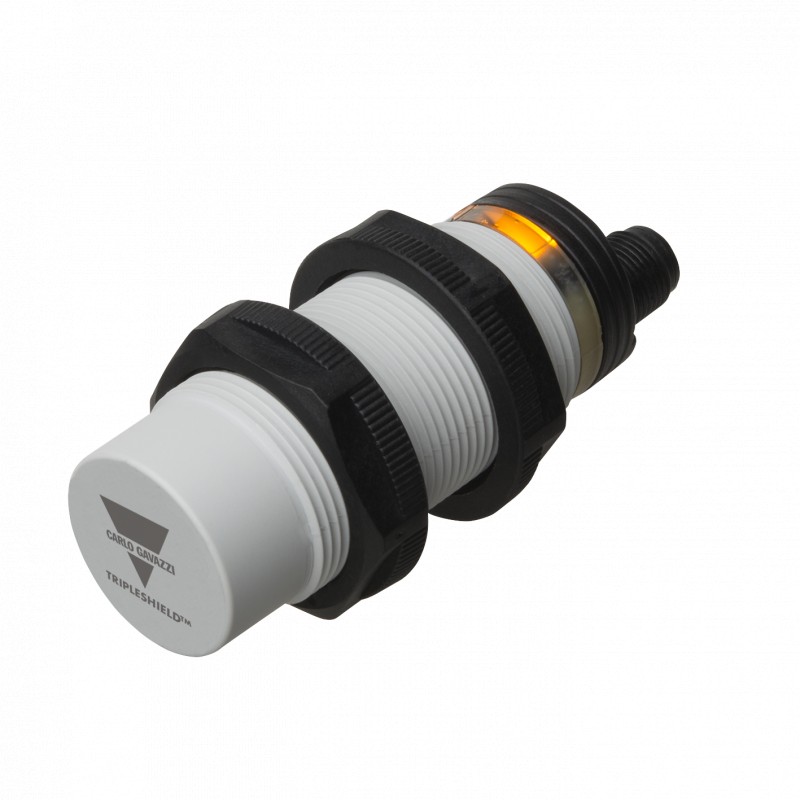

CA30CLN25BPM1
Capacitiveleveldetector especializadas e recursos otimizados para a detecção do nível de plástico e de borracha aplicações.
O sensor irá adaptar-se automaticamente para o aplicativo quando poder-onfor primeira vez. O ajuste é fácil de mudar, por meio do
Seleção Do Tipo De
remoteteach-na funço.. O sensor de frontcanwith - stand temperaturesup para
120°C.
3 fios DC de saída selecionável fazer (NÃO) ou quebra(NC) de comutação.Cinza poliéster habitação with4 m PVCcable ou plug M12 (Apenas M30).
Capacitivo sensor de proximidade diâmetro do Alojamento (mm) material da caixa
Comprimento da caixa
Princípio de detecção de
De operação nominal dist. (mm) tipo de Saída
Configuração de saída
Tipo de ligação
Diâmetro do alojamento nº do Pedido Nº do pedido
CablePlug
M30 CA30CLN25BPCA30CLN25BPM1
M32 CA32CLN25BP
Especificações
SensitivityAdjustable (Auto-Ensinar)
Precisão de repetição (R) ≤ 5%
Histerese (H)5 - 10%
Operacional nominal volts. (UB)de 10 a 40 VCC (ripple incl.)
Ondulação ≤ 10%
Corrente operacional nominal Ie (a) ≤ 250 mA (contínua)
Nenhum-carga da corrente de alimentação (Io)≤ 12 mA
Queda de tensão (Ud)≤ 2,5 VCC @ max. carga
ProtectionShort-circuito, inversão de polaridade, transientes
TRIPLESHIELDTM
proteção EMC
IEC 1000-4-2/PT 61000-4-230 kV
IEC 1000-4-3/EN 61000-4-3> 15 V/m
IEC 1000-4-4/PT 61000-4-44 kV
IEC 1000-4-6/EN 61000-4-6> 10 Vrms
Frequência de funcionamento
ciclos (f)5 Hz
Indicação
Para saída EM LED, amarelo
Para calibrationLED, vermelho
Meio ambiente
Grau de proteção IP 68
Temperatura de operação -20° c to +85°C( -4° f a +185°F) Máx. temperatura de detecção de rosto 120°C (248°F)
Temperatura de armazenamento-40° à +85°C (-40° a +185°F)
Material da carcaça
BodyGrey, poliéster termoplástico
Cabo endPolyester, amolecida
Nozes Preto, PA12 Grilamid
Conexão
CableM30Grey, 2 m, 4 x 0,34 mm2
M32Grey, 2 m, 4 x 0,75 mm2
Prova de óleo, Plug de PVC (M1)M12 x 1
Cabo plug (M1)CON.1A-série
Peso
Versão de cabo - M30 / M32 150 g/230 g
Plug versão -M 30 70 g
ApprovalsUL, CSA
Marcação CE Sim
As especificações estão sujeitas a alterações sem aviso prévio (21.11.05)1
