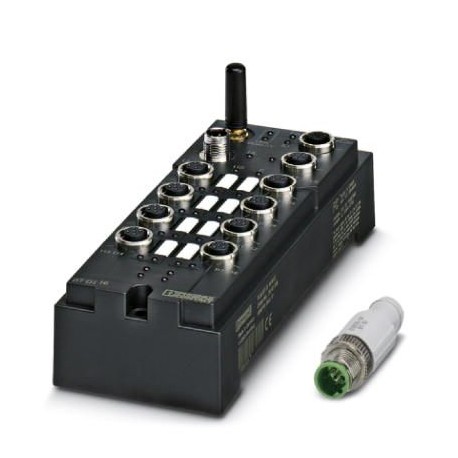

FLM BT DI 16 M12 2693208 PHOENIX CONTACT Unità IO wireless, 16 ingressi digitali, M12, Bluetooth V1.2 banda..
FLM BT DI 16 M12
2693208
PHOENIX_CONTACT
Modulo radio
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2693208 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNC663 - |
| Pagina catalogo | Pagina 505 (C_8_2015) |
| GTIN | 4046356459068 |
| Peso per pezzo (confezione esclusa) | 300,000 g |
| Numero tariffa doganale | 85176200 |
| Paese di origine | DE (Germania) |
Nota
| Limitazioni al commercio | I prodotti sono offerti esclusivamente per l'export al di fuori dell'area economica europea. |
|---|---|
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 95 % |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 95 % |
| Pressione aria (funzionamento) | 795 hPa ... 1080 hPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP65 |
Interfaccia wireless
| Denominazione | Bluetooth |
|---|---|
| Standard radio | Bluetooth 1.2 |
| Tipo di connessione dell'antenna | SMA (femmina) |
| Frequenza | 2,402 GHz ... 2,48 GHz (ISM-Band) |
| ISM a 2,4 GHz | |
| Sensibilità di trasmissione | 8 dBm (regolato automaticamente) |
| Sensibilità di ricezione | -88 dBm |
| Numero di interfacce radio | 1 |
| Moduli radio collegabili | 1 (FLM BT BS 3, FL BT MOD IO AP) |
| Profilo supportato | HID |
Scheda radio
| Numero | 1 |
|---|---|
| Esecuzione | Bluetooth, 2,4 GHz fino a 1 MBit/s |
| Indicazione per il montaggio | integrata |
Antenna
| Indicazione per il montaggio | Antenna OMNI compresa nella fornitura |
|---|---|
| Numero | 1 |
| Collegamento | SMA (maschio) |
| Guadagno | 0 dBi (Guadagno antenna) |
Alimentazione dell'elettronica
| Collegamento | Connettore M12 |
|---|---|
| Denominazione | UL |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 32 V DC |
| Corrente assorbita (a carico nominale) | 30 mA (a UL) |
| Potenza dissipata | tip. (con tensione di alimentazione 24 V ) |
| Formula potenza dissipata | PEL=0,75 W + Is2* 0,68 Ω + n * 0,07 W, (n=0 fino a 16) |
| Nota potenza dissipata | PEL...Potenza dissipata totale nel modulo, Is..corrente da alimentazione sensori, n.. Indice relativo al numero di ingressi collegati (n=0 a 16) |
Potenziali Fieldline
| Alimentazione di tensione a US | 24 V DC (19,2 V DC ... 32 V DC) |
|---|---|
| Corrente assorbita da US | 10 mA (più corrente sensore) |
| Corrente nominale per canale | tip. 60 mA |
| Corrente nominale per ogni modulo | max. 500 mA |
| Nome protezione | Protezione contro il sovraccarico, protezione dell'alimentazione dei sensori contro il cortocircuito |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Collegamento | Connettore M12 |
| Tecnica di connessione | a 2, 3 conduttori (opzionale a 4 conduttori) |
| Numero ingressi | 16 (doppio) |
| Tensione d'ingresso | 24 V DC |
| Range d'ingresso segnale "0" | -30 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Corrente nominale d'ingresso | 2,8 mA (con 24 V) |
| Tempo di ritardo alla variazione di segnale da 0 a 1 | 20 µs |
| Tempo di ritardo alla variazione di segnale da 1 a 0 | 700 µs |
Generalità
| Tipo di montaggio | Montaggio a parete |
|---|---|
| Peso netto | 300 g |
| MTBF | Standard Telcordia, temperatura 25 °C, ciclo operativo 21% (5 giorni alla settimana, 8 ore al giorno) |
| Standard Telcordia, temperatura 40 ℃, ciclo operativo 34,25 % (5 giorni alla settimana, 12 ore al giorno) | |
| Certificazioni radio | Europa, altri paesi nell'E-Shop |
| Canada | |
| Russia (Regolazione speciale Contattare il product manager) | |
| Svizzera | |
| Singapore | |
| Turchia | |
| USA | |
| Tipo di montaggio | Montaggio a parete, opzionale su montaggio a piastra |
Normative e prescrizioni
| Prove meccaniche | Urti secondo EN 60068-2-27/IEC 60068-2-27 30g |
|---|---|
| Resistenza alle vibrazioni secondo EN 60068-2-6/IEC 60068-2-6 5g | |
| Classe di protezione | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2693208-FLM BT DI 16 M12 | 346 Kbytes |
|
